앞면 OCP 케이지 제거

절차

1. 이 작업을 준비하십시오.
   1. 노드의 전원을 끄십시오(노드 전원 끄기 참조). 그런 다음 노드에서 모든 외부 케이블을 분리하십시오.
      주

      필요한 경우, 2U 노드의 뒷면에서 외부 네트워크 케이블을 제거하려면 일자 드라이버로 해제 클립을 누르십시오.


   2. 섀시에서 노드를 제거(섀시에서 노드 제거 참조)한 다음 노드의 앞면이 사용자를 향하도록 평평한 정전기 방지 표면에 노드를 조심스럽게 놓으십시오.
      주

      • 노드를 제거할 때 노드 트레이 번호를 기록하고 노드를 제거했던 동일한 트레이에 노드를 설치해야 합니다. 노드를 다른 트레이에 다시 설치하려면 노드를 재구성해야 합니다.
      • 노드를 들어올릴 때는 안전을 위하여 반드시 양손으로 노드를 잡으십시오.
   3. 윗면 덮개를 제거하십시오(윗면 덮개 제거 참조).
   4. 앞면 OCP 모듈을 제거하십시오(OCP 모듈 제거 참조).
2. 접지 케이블을 고정하는 나사를 푼 다음 앞면 OCP 케이지에서 접지 케이블을 제거하십시오.
   그림 1. 앞면 I/O 접지 케이블의 나사


3. 노드에서 앞면 OCP 케이지를 제거하십시오.
   1. 노드의 왼쪽과 오른쪽에서 노드에 케이지를 고정하는 나사를 모두 제거하십시오.
   2. OCP 케이지에서 XCC 관리 모듈 케이블을 분리하십시오.
   3. OCP 케이지에 앞면 OCP 케이블을 고정하는 나사 2개를 제거합니다(그림의 1). 그런 다음 시스템 보드에서 짧은 OCP 케이블(그림의 1a)을 분리하고 이 케이블을 앞면 공기 조절 장치에서 들어 올려 빼냅니다.
      주

      OCP 케이블 손상을 방지하려면 OCP 케이블 나사에 과도한 힘을 가하지 마십시오.





      1 앞면 OCP 케이블 나사

      1a 짧은 앞면 OCP 케이블

      1b 긴 앞면 OCP 케이블

   4. 케이지를 노드 앞쪽으로 미십시오.
   5. 케이지를 노드에서 들어 올리십시오.

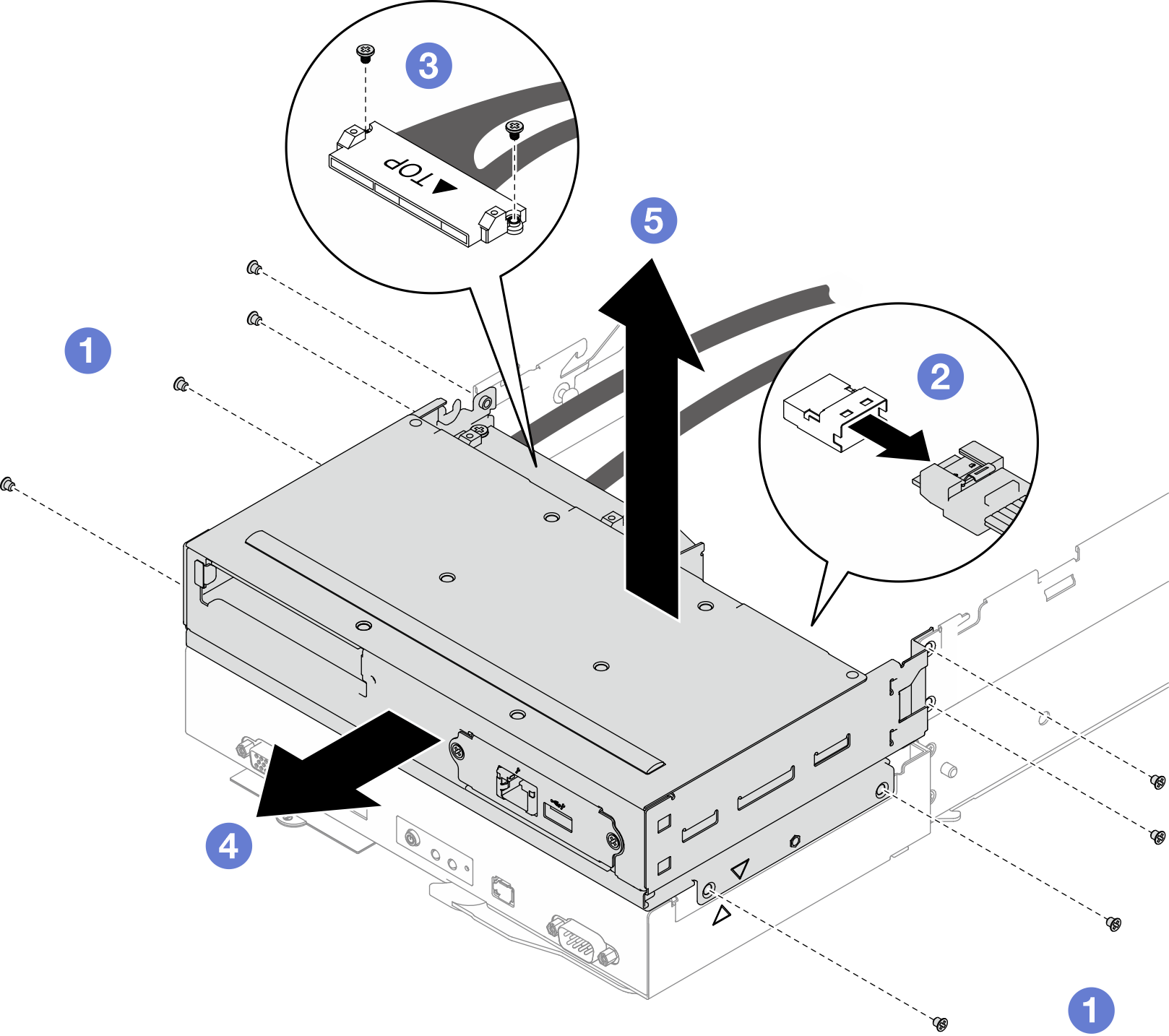

      그림 2. 앞면 OCP 케이지 제거


4. OCP 케이지를 평평한 정전기 방지 표면에 놓으십시오.
