Retrait du boîtier OCP avant

Procédure

1. Préparez-vous en vue de cette tâche.
   1. Mettez le nœud hors tension (voir Mise hors tension du nœud). Ensuite, débranchez tous les câbles externes du nœud.
      Remarque

      Si nécessaire, appuyez sur la patte de déverrouillage à l’aide d’un tournevis à tête plate pour retirer un câble réseau externe de l’arrière d’un nœud 2U.


   2. Retirez le nœud du châssis (voir Retrait d’un nœud du châssis) ; ensuite, déposez délicatement le nœud sur une surface de protection électrostatique plane, en orientant le nœud de façon à ce que sa partie avant soit face à vous.
      Remarque

      • Lorsque vous retirez le nœud, notez le numéro de plateau du nœud et veillez à l’installer dans le même plateau que celui d’où il a été retiré. Si vous réinstallez le nœud dans un autre plateau, il faut reconfigurer le nœud.
      • Par sécurité, assurez-vous de tenir le nœud des deux mains lorsque vous le soulevez.
   3. Retirez le carter supérieur (voir Retrait du carter supérieur).
   4. Retirez le module OCP avant (voir Retrait du module OCP).
2. Desserrez la vis qui fixe le câble de mise à la terre, puis retirez le câble de mise à la terre du boîtier OCP avant.
   Figure 1. Vis du câble de mise à la terre des E-S avant


3. Retirez le boîtier OCP avant du nœud.
   1. Retirez toutes les vis qui fixent le boîtier au nœud sur les côtés gauche et droit du nœud.
   2. Débranchez le câble du module de gestion XCC du boîtier OCP.
   3. Retirez les deux vis qui fixent le câble OCP avant au boîtier OCP (1 sur la figure). Débranchez ensuite le câble OCP plus court (1a sur la figure) de la carte mère et soulevez-le pour l’éloigner de la grille d’aération avant.
      Remarque

      Pour prévenir tout dommage au câble OCP, évitez d’utiliser une force excessive sur les vis du câble OCP.





      1 Vis du câble OCP avant

      1a Câble OCP avant plus court

      1b Câble OCP avant plus long

   4. Poussez le boîtier vers l’avant du nœud.
   5. Soulevez le boîtier hors du nœud.

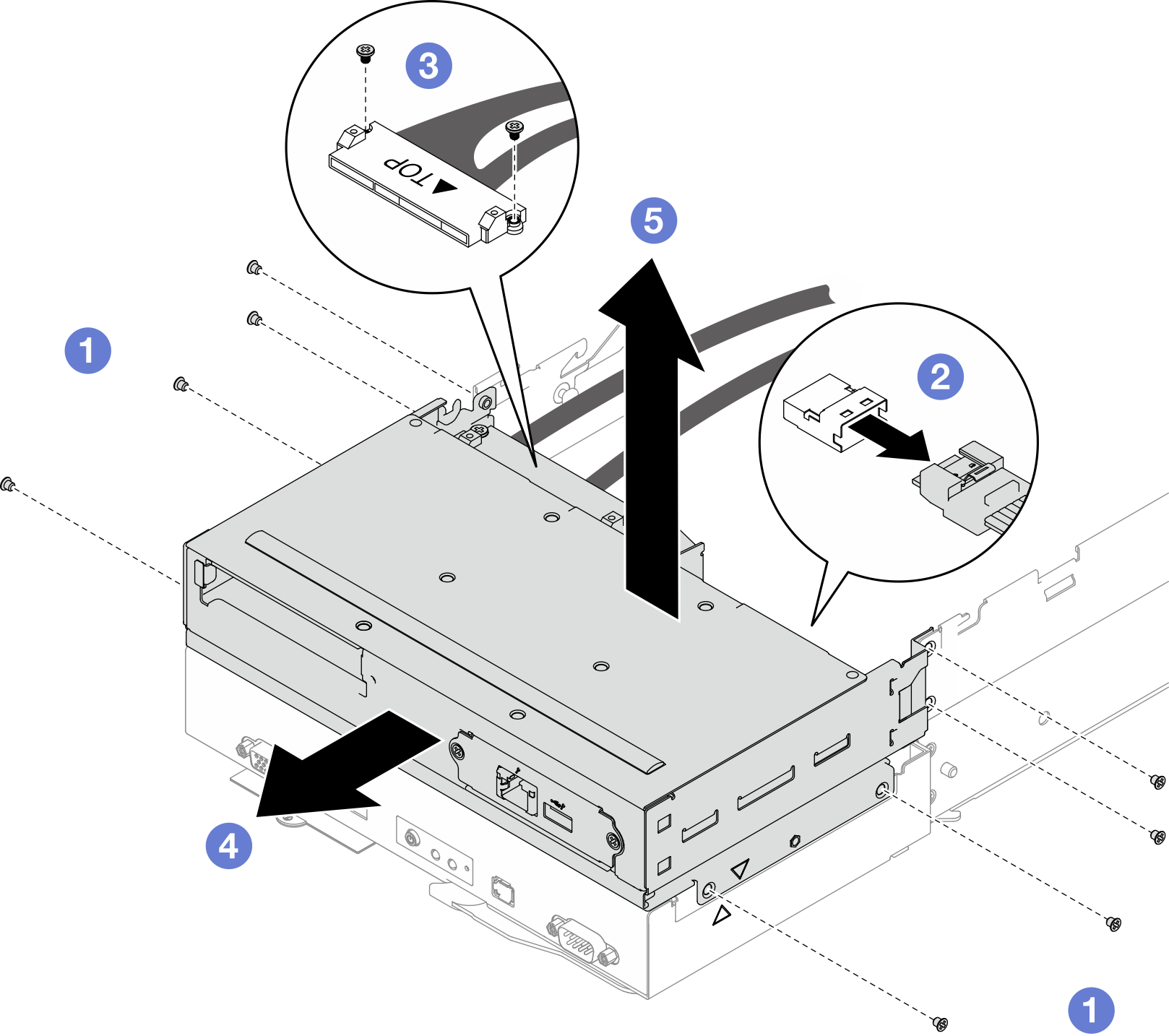

      Figure 2. Retrait du boîtier OCP avant


4. Posez le boîtier OCP sur une surface de protection électrostatique plane.
