前面 OCP ケージの取り外し

手順

1. このタスクの準備をします。
   1. ノードの電源をオフにします (ノードの電源オフを参照)。次に、すべての外部ケーブルをノードから切り離します。
      注

      必要な場合は、マイナス・ドライバーを使って、リリース・クリップを押し、2U ノードの後部から外部のネットワーク・ケーブルを取り外します。


   2. ノードをシャーシから取り外し (シャーシからノードを取り外すを参照)、静電防止板の平らな面にノードを慎重に置き、ノードを自分の方向に向けます。
      注

      • ノードを取り外す場合は、ノード・トレイ番号をメモして、必ずノードを取り外したものと同じトレイに取り付けます。ノードを別のトレイに再取り付けするには、ノードを再構成する必要があります。
      • 安全のために、ノードを持ち上げる場合は、必ず両手でノードを持ち上げてください。
   3. トップ・カバーを取り外します (トップ・カバーの取り外しを参照)。
   4. 前面 OCP モジュールを取り外します (OCP モジュールの取り外し を参照)。
2. 接地用ケーブルを固定しているねじを緩めたら、前面 OCP ケージから接地用ケーブルを取り外します。
   図 1. 前面 I/O 接地用ケーブルのねじ


3. ノードから前面 OCP ケージを取り外します。
   1. ケージとノードの左右を固定しているすべてのねじを取り外します。
   2. OCP ゲージから XCC 管理モジュール・ケーブルを取り外します。
   3. 前面 OCP ケーブルを OCP ケージに固定している 2 本のねじを取り外します (図の 1)。次に、短い OCP ケーブル (図の 1a) をシステム・ボードから切り離し、このケーブルを持ち上げ、前面エアー・バッフルから取り外します。
      注

      OCP ケーブルの破損を防ぐため、OCP ケーブルのねじの締めすぎにはご注意ください。





      1 前面 OCP ケーブルねじ

      1a 短い前面 OCP ケーブル

      1b 長い前面 OCP ケーブル

   4. ケージをノードの前方に押します。
   5. ケージを持ち上げて、ノードから取り外します。

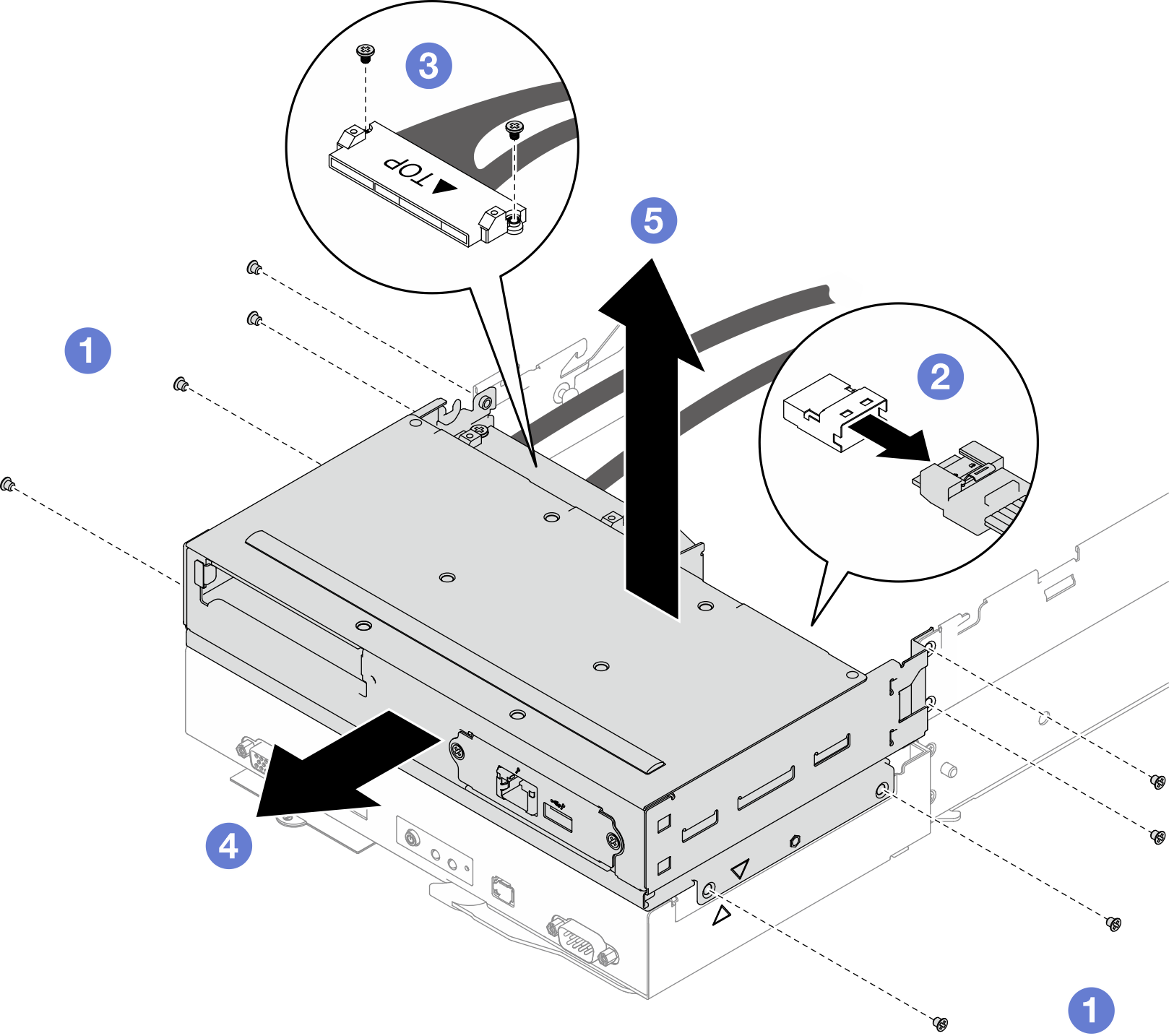

      図 2. 前面 OCP ケージの取り外し


4. OCP ケージを静電防止板の平らな面に配置します。
