卸下正面 OCP 仓

过程

1. 为本任务做好准备。
   1. 关闭节点电源（请参阅关闭节点电源）；然后，从节点上拔下所有外部线缆。
      注

      如有必要，请用平头螺丝刀按压释放夹以从 2U 节点背面拔下外部网络线缆。


   2. 从机箱中卸下节点（请参阅从机箱中卸下节点）；然后，小心地将节点放置在防静电平面上，让节点正面朝向您。
      注

      • 卸下节点时，请记下节点托盘编号，并确保将节点装入从中卸下该节点的同一托盘。将节点重新安装到其他托盘需要重新配置该节点。
      • 为安全起见，在提起节点时务必用双手抓住节点。
   3. 卸下顶盖（请参阅卸下顶盖）。
   4. 卸下正面 OCP 模块（请参阅卸下 OCP 模块）。
2. 松开固定接地线缆的螺钉；然后，从正面 OCP 仓上拔下接地线缆。
   图 1. 用螺钉固定正面 I/O 接地线缆


3. 从节点上卸下正面 OCP 仓。
   1. 卸下节点左侧和右侧将硬盘仓固定到节点的所有螺钉。
   2. 从 OCP 仓上拔下 XCC 管理模块线缆。
   3. 卸下将正面 OCP 线缆固定到 OCP 仓（图中的 1）的两颗螺钉。然后，从主板上拔下较短的 OCP 线缆（图中的 1a），并提起该线缆使其脱离正面导风罩。
      注

      为防止损坏 OCP 线缆，请避免对 OCP 线缆螺钉施力过大。





      1 正面 OCP 线缆螺钉

      1a 较短的正面 OCP 线缆

      1b 较长的正面 OCP 线缆

   4. 将硬盘仓推向节点正面。
   5. 将硬盘仓从节点中提取出来。

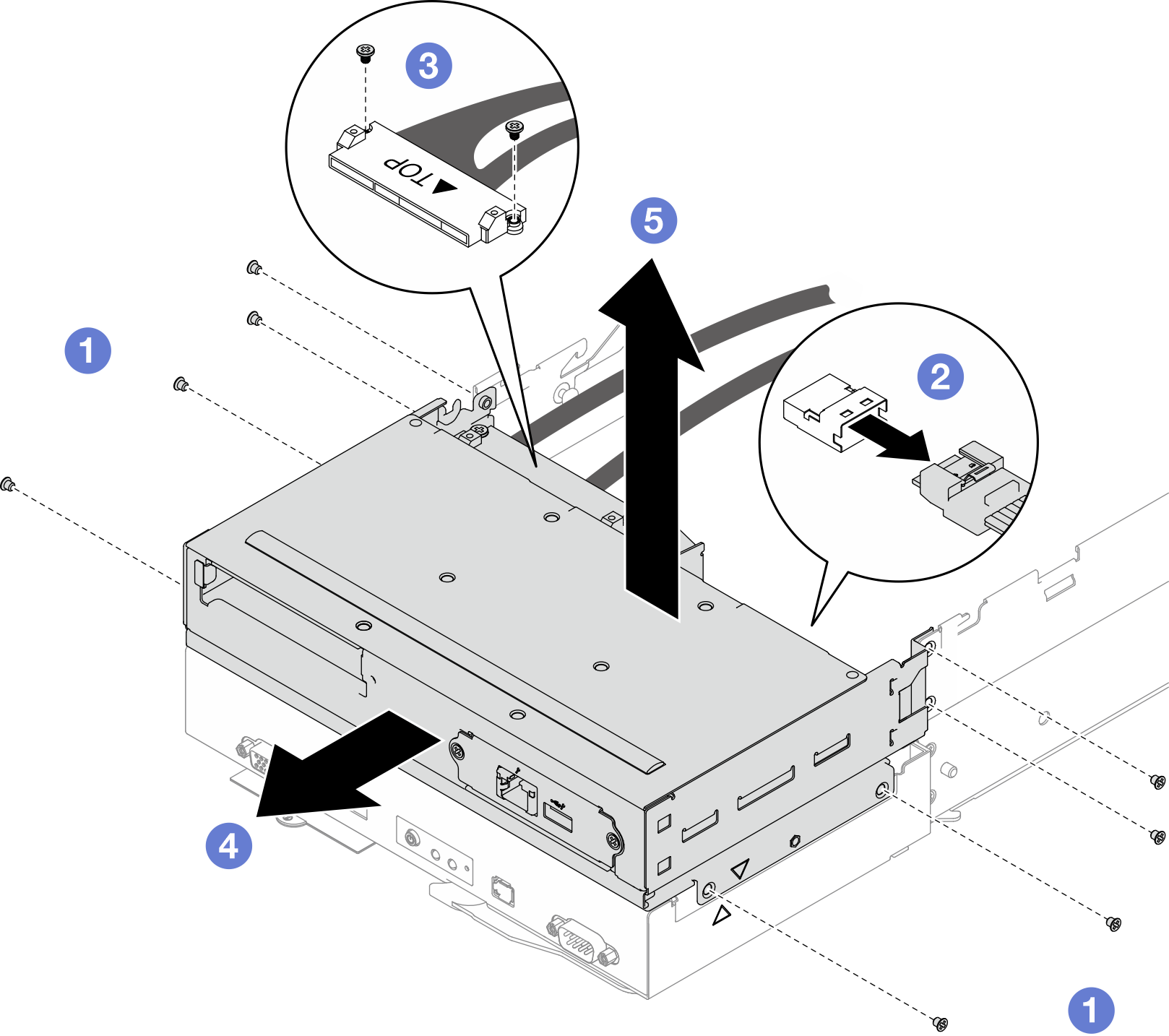

      图 2. 卸下正面 OCP 仓


4. 将 OCP 仓放置在防静电平面上。
