Rimozione del telaio OCP anteriore

Procedura

1. Effettuare i preparativi per questa attività.
   1. Spegnere il nodo (vedere Spegnimento del nodo); quindi, scollegare tutti i cavi esterni dal nodo.
      Nota

      Se necessario, premere il fermo di rilascio con un cacciavite a testa piatta per rimuovere un cavo di rete esterno dalla parte posteriore di un nodo 2U.


   2. Rimuovere il nodo dallo chassis (vedere Rimozione di un nodo dallo chassis). Quindi posizionare con cautela il nodo su una superficie antistatica piana, orientandolo con la parte anteriore verso chi lo sta maneggiando.
      Nota

      • Durante la rimozione del nodo, prendere nota del numero del vassoio del nodo e assicurarsi di installare il nodo nello stesso vassoio da cui è stato rimosso. La reinstallazione del nodo in un vassoio differente richiede la riconfigurazione del nodo stesso.
      • Per sicurezza, assicurarsi di tenere il nodo con entrambe le mani quando lo solleva.
   3. Rimuovere il coperchio superiore (vedere Rimozione del coperchio superiore).
   4. Rimuovere il modulo OCP anteriore (vedere Rimozione del modulo OCP).
2. Allentare la vite che fissa il cavo di messa a terra; rimuovere quindi il cavo di messa a terra dal telaio OCP anteriore.
   Figura 1. Vite del cavo di messa a terra I/O anteriore


3. Rimuovere il telaio OCP anteriore dal nodo.
   1. Rimuovere tutte le viti che fissano il telaio al nodo sui lati sinistro e destro del nodo.
   2. Scollegare il cavo del modulo di gestione XCC dal telaio OCP.
   3. Rimuovere le due viti che fissano il cavo OCP anteriore al telaio OCP (1 nella figura). Scollegare quindi il cavo OCP più corto (1a nella figura) dalla scheda di sistema e sollevare questo cavo per estrarlo dal deflettore d'aria anteriore.
      Nota

      Per evitare di danneggiare il cavo OCP, evitare di esercitare una pressione eccessiva sulle viti del cavo OCP.





      1 Viti del cavo OCP anteriore

      1a Cavo OCP anteriore più corto

      1b Cavo OCP anteriore lungo

   4. Spingere il telaio verso la parte anteriore del nodo.
   5. Estrarre il telaio dal nodo.

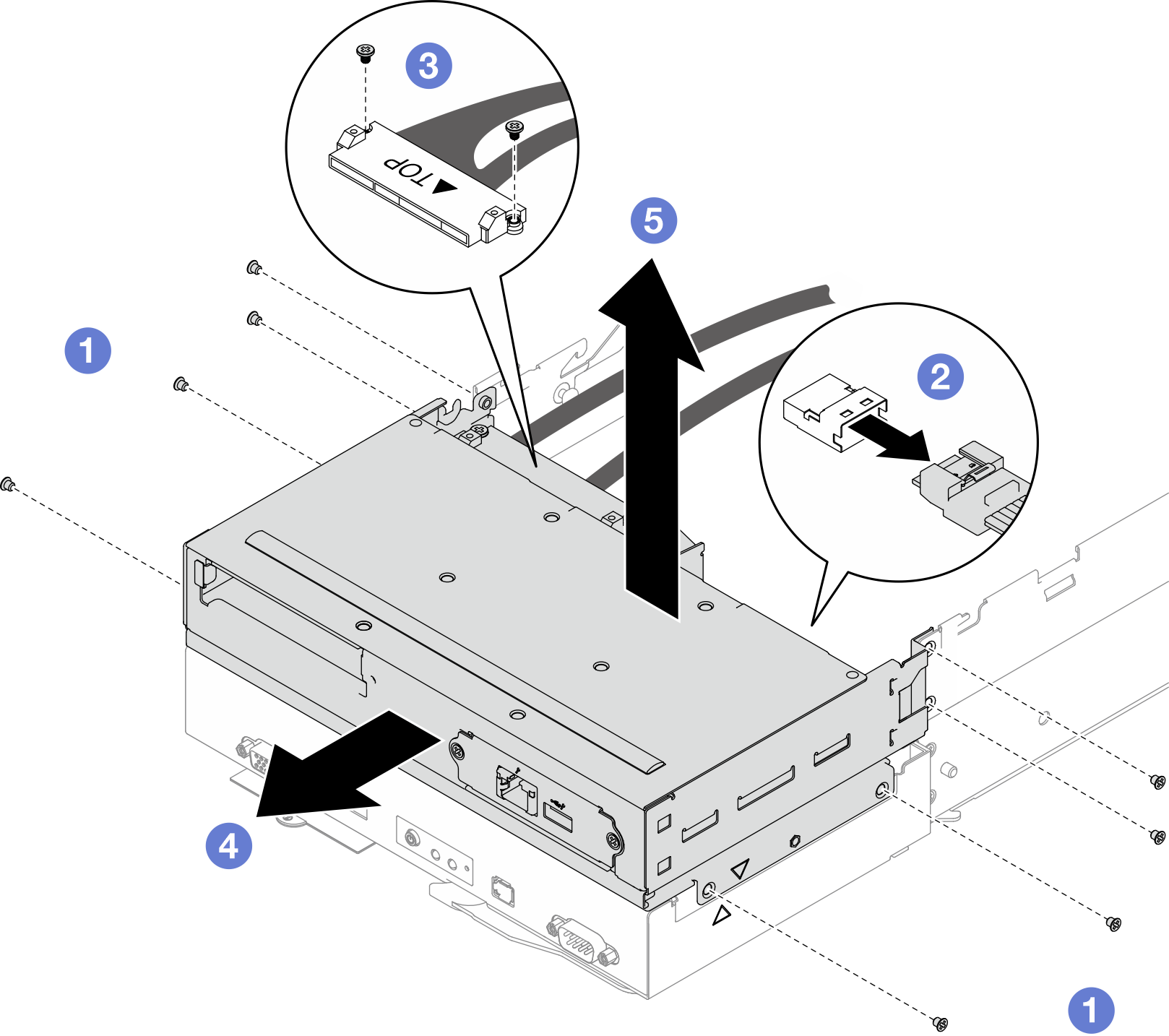

      Figura 2. Rimozione del telaio OCP anteriore


4. Posizionare il telaio OCP su una superficie antistatica piana.
