卸下正面 OCP 匣

程序

1. 為此作業做準備。
   1. 關閉所有節點電源（請參閱關閉節點電源）；然後，從節點拔下所有外部纜線。
      註

      如有需要，請使用平頭螺絲起子按壓釋放夾，從 2U 節點背面卸下外部網路線。


   2. 從機箱中卸下節點（請參閱從機箱卸下節點）；然後，小心地將節點放置在平坦的防靜電表面上，使節點的正面朝向您。
      註

      • 卸下節點時，請記錄節點匣編號，並確保將該節點安裝在先前卸下該節點的同一個節點匣中。將節點重新安裝在不同匣時，必須重新配置節點。
      • 為了安全起見，請在抬起節點時務必使用雙手托住節點。
   3. 卸下上蓋 (請參閱卸下上蓋)。
   4. 卸下正面 OCP 模組（請參閱卸下 OCP 模組）。
2. 鬆開用來固定接地纜線的螺絲；然後，從正面 OCP 匣拔下接地纜線。
   圖 1. 正面 I/O 接地纜線的螺絲


3. 從節點卸下正面 OCP 匣。
   1. 卸下節點左側和右側將框架固定到節點的所有螺絲。
   2. 從 OCP 匣拔下 XCC 管理模組纜線。
   3. 卸下將正面 OCP 纜線固定至 OCP 匣的兩個螺絲（圖中的 1）。然後，從主機板拔下較短的 OCP 纜線（圖中的 1a），並提起該纜線以脫離前方空氣擋板。
      註

      為了避免損壞 OCP 纜線，請勿對 OCP 纜線螺絲過度用力。





      1 正面 OCP 纜線螺絲

      1a 較短的正面 OCP 纜線

      1b 較長的正面 OCP 纜線

   4. 將框架推向節點正面。
   5. 將框架提起，從節點取出。

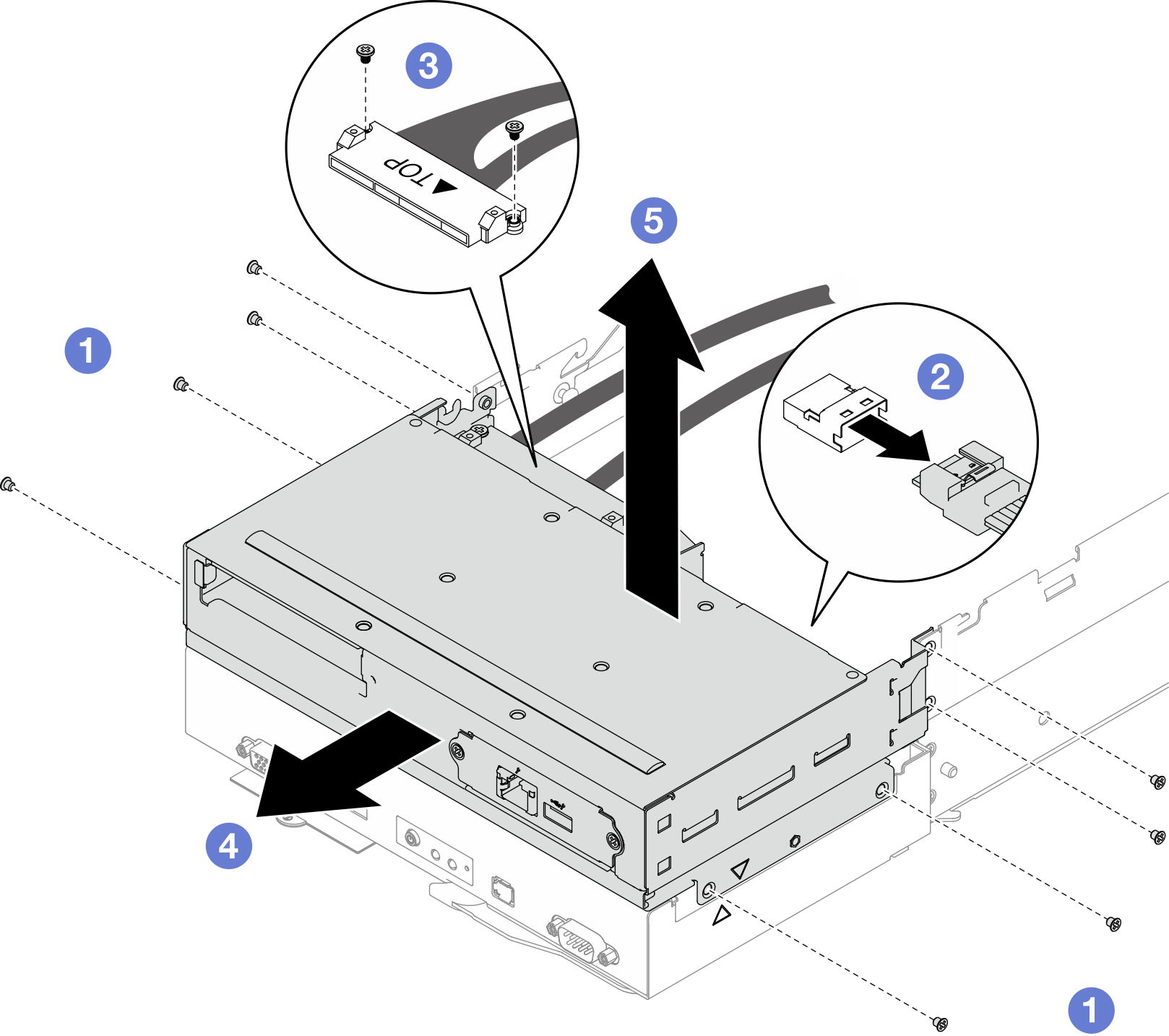

      圖 2. 卸下正面 OCP 匣


4. 將 OCP 匣放置在平坦的防靜電表面上。
