Extracción del compartimiento de OCP frontal

Procedimiento

1. Prepárese para esta tarea.
   1. Apague el nodo (consulte Apagado del nodo) y, a continuación, desconecte todos los cables externos del nodo.
      Nota

      Para quitar un cable de red externo de la parte posterior de un nodo 2U, presione el clip de liberación con un destornillador de cabeza plana, si es necesario.


   2. Extraiga el nodo del chasis (consulte Extracción de un nodo del chasis) y, a continuación, coloque con cuidado el nodo sobre una superficie de protección antiestática plana, orientado con la parte frontal hacia usted.
      Nota

      • Al extraer el nodo, anote el número de la bandeja del nodo y asegúrese de instalar el nodo en la misma bandeja de la que se extrajo. Volver a instalar el nodo en una bandeja diferente requiere volver a configurar el nodo.
      • Por razones de seguridad, asegúrese de sostener el nodo con ambas manos al levantarlo.
   3. Quite la cubierta superior (consulte Extracción de la cubierta superior).
   4. Extraiga el módulo de OCP frontal (consulte Extracción del módulo OCP).
2. Afloje el tornillo que fija el cable de tierra; luego, retire el cable de conexión a tierra del compartimiento de OCP frontal.
   Figura 1. Tornillo del cable de conexión a tierra de E/S frontal


3. Extraiga el compartimiento de OCP frontal del nodo.
   1. Quite todos los tornillos que fijan el compartimiento al nodo en los lados izquierdo y derecho del nodo.
   2. Desconecte el cable del módulo de gestión de XCC del compartimiento de OCP.
   3. Quite los dos tornillos que fijan el cable de OCP frontal al compartimiento de OCP (1 en la ilustración). A continuación, desconecte el cable de OCP más corto (1a en la ilustración) de la placa del sistema, levántelo y aléjelo del deflector de aire frontal.
      Nota

      Para evitar dañar el cable de OCP, evite aplicar una fuerza excesiva sobre los tornillos del cable de OCP.





      1 Tornillos del cable de OCP frontal

      1a Cable más corto de OCP frontal

      1b Cable más largo de OCP frontal

   4. Empuje el compartimiento hacia la parte frontal del nodo.
   5. Extraiga el compartimiento del nodo.

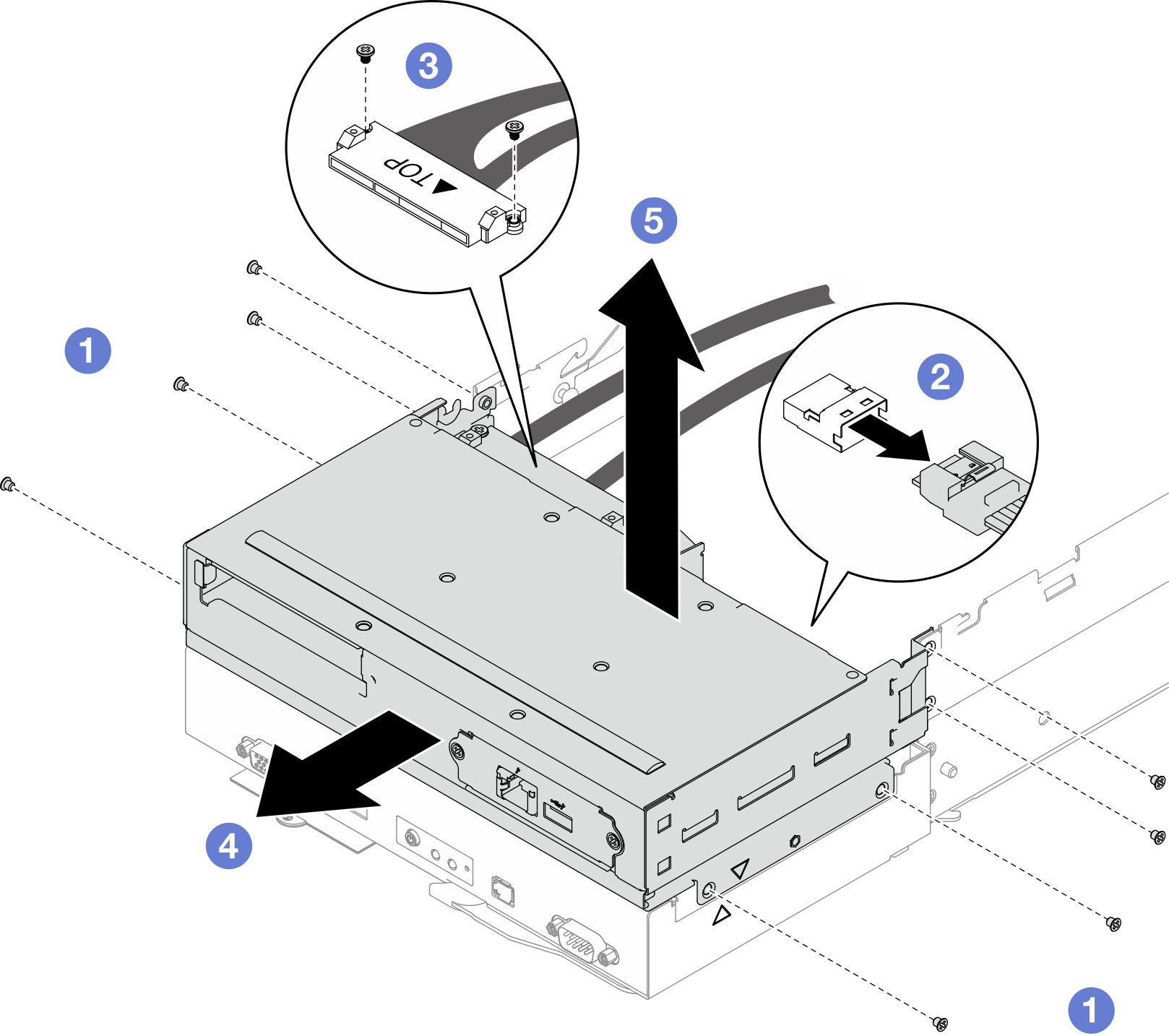

      Figura 2. Extracción del compartimiento de OCP frontal


4. Apoye el compartimiento de OCP sobre una superficie de protección antiestática plana.
