Lüfterabdeckung installieren (Rackmontage)

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine Lüfterabdeckung zu installieren.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
S017
moving parts
VORSICHT
Gefährliche, sich bewegende Lüfterflügel in der Nähe. Nicht mit den Fingern oder mit anderen Körperteilen berühren.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Wenn eine Lüfterabdeckung für den Tischbetrieb installiert ist, entfernen Sie sie. Weitere Informationen finden Sie unter „Lüfterabdeckung für Tischbetrieb entfernen“ im SE100 Benutzerhandbuch
    2. Entfernen Sie das Knoten-Lüftermodul. Siehe „Lüftermodul entfernen“ im SE100 Benutzerhandbuch.
  2. Installieren Sie den Staubfilter für das Lüfterüberbrückungskabel am Lüfterüberbrückungskabel.
    Abbildung 1. Installieren eines Staubfilters für das Lüfterüberbrückungskabel

  3. Installieren Sie die Lüfterabdeckung.
    1. Richten Sie die Lüfterabdeckung an den Schraubenlöchern des Servers aus. Platzieren Sie dann die Lüfterabdeckung auf dem Server.
    2. Ziehen Sie die zwei Schrauben an der Lüfterabdeckung fest, um die Lüfterabdeckung am Server zu befestigen.

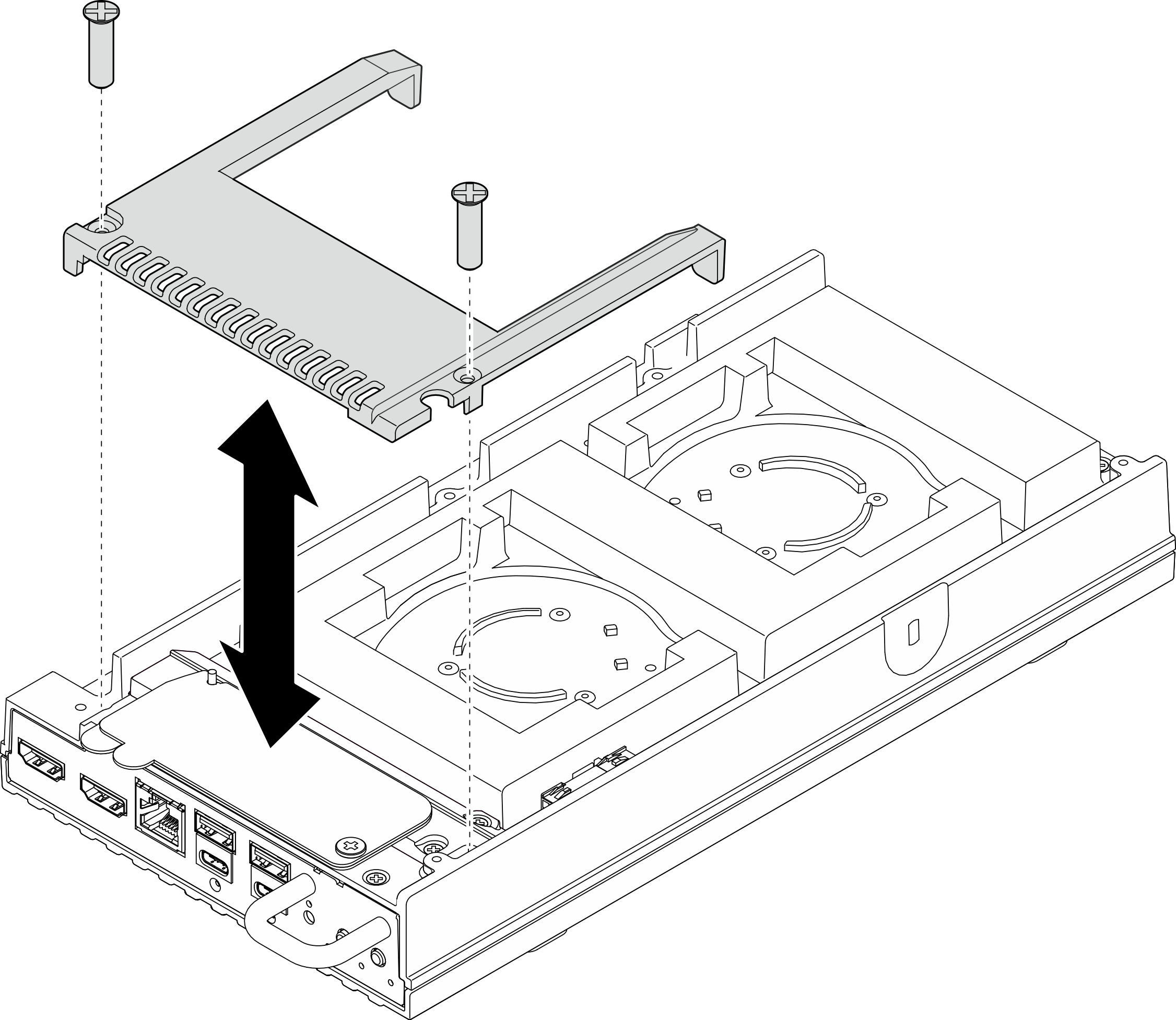

      Abbildung 2. Installieren einer Lüfterabdeckung

Nach dieser Aufgabe
