Установка кожуха вентилятора (для монтажа в стойке)

В этом разделе приведены инструкции по установке кожуха вентилятора.

Об этой задаче

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

S017

ОСТОРОЖНО

Рядом находятся опасные движущиеся лопасти вентилятора. Не касайтесь их пальцами или другими частями тела.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Если установлен кожух вентилятора для монтажа на столе, снимите его. См. раздел «Снятие кожуха вентилятора для монтажа на столе» по адресу Руководство пользователя SE100.
   2. Снимите модуль вентилятора узла. См. раздел «Снятие модуля вентилятора» по адресу Руководство пользователя SE100.
2. Установите пылевой фильтр кабеля моста вентилятора на кабель моста вентилятора.

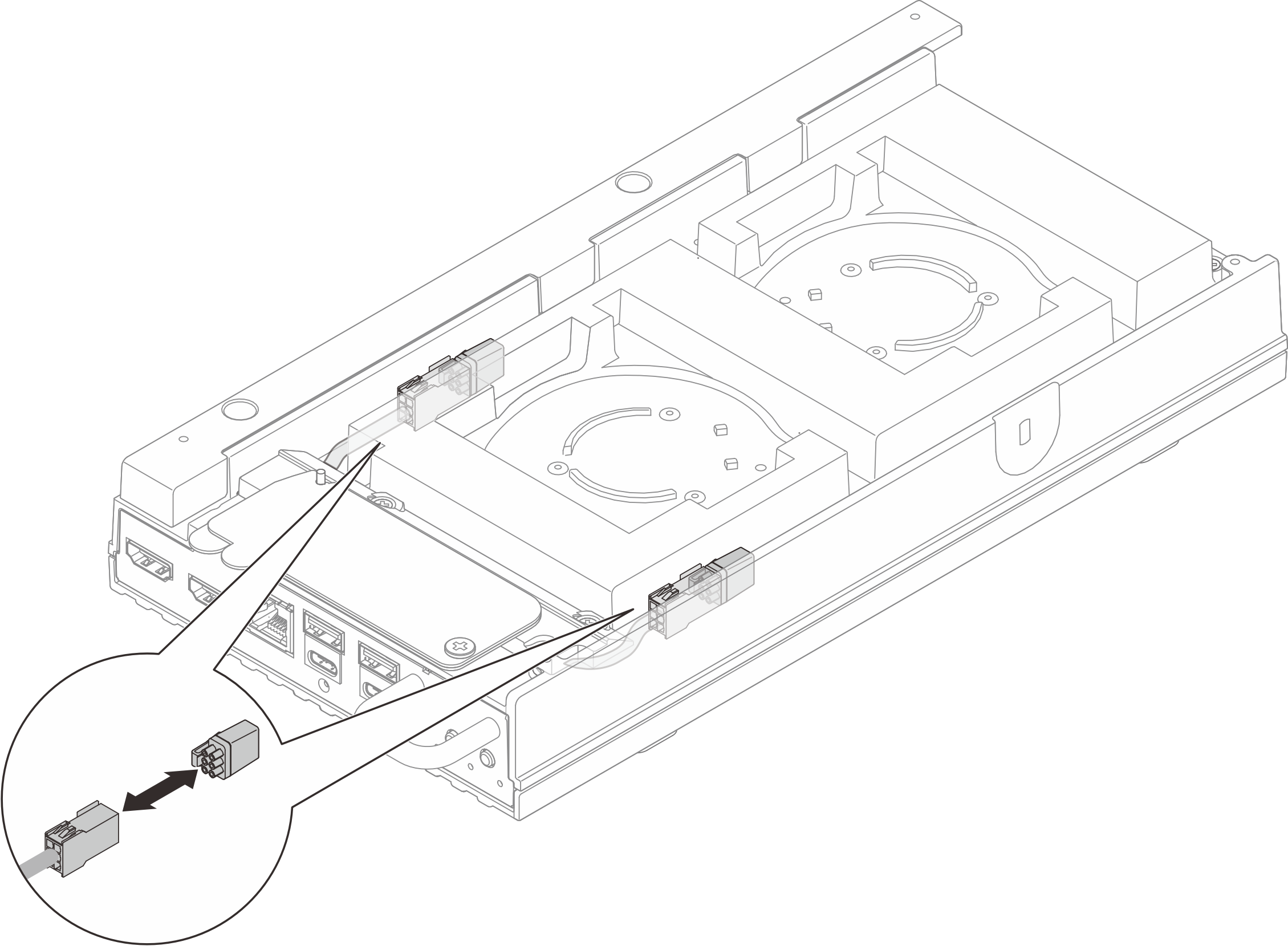

   Рис. 1. Установка пылевого фильтра кабеля моста вентилятора


3. Установите кожух вентилятора.
   1. Совместите кожух вентилятора с отверстиями для винтов на сервере. Затем разместите кожух вентилятора на сервере.
   2. Затяните два винта на кожухе вентилятора, чтобы зафиксировать кожух вентилятора на сервере.

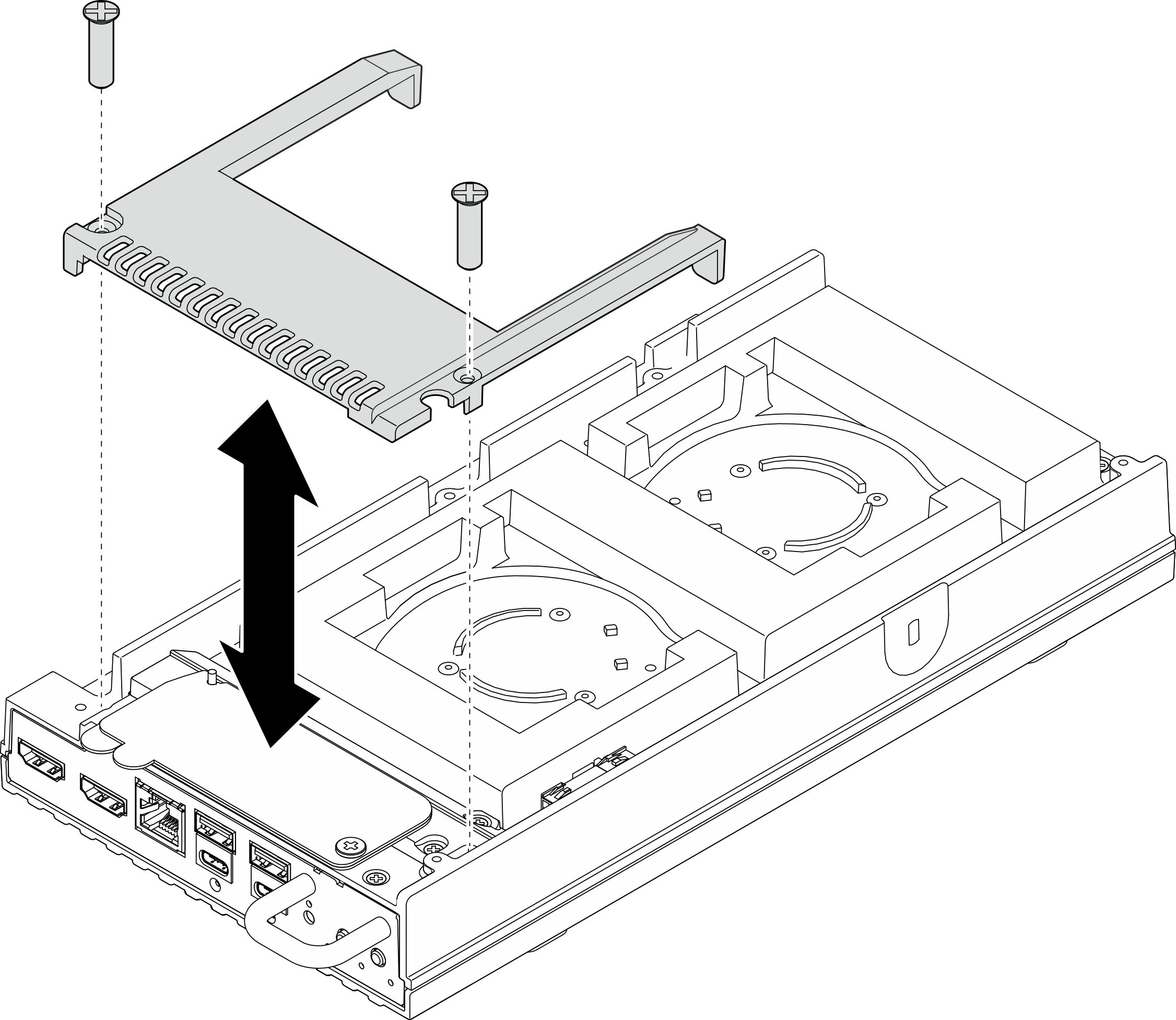

      Рис. 2. Установка кожуха вентилятора
