팬 슈라우드 설치(랙 마운트)

이 섹션의 지침에 따라 팬 슈라우드를 설치하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

S017

경고

근처에서 팬 블레이드가 위험하게 움직이고 있습니다. 손가락 및 기타 신체 부위를 가까이하지 마십시오.

절차

1. 이 작업을 준비하십시오.
   1. 데스크톱 마운트 팬 슈라우드가 설치되어 있는 경우 제거하십시오. SE100 사용 설명서에서 "데스크톱 마운트 팬 슈라우드 제거"를 참조하십시오.
   2. 노드 팬 모듈을 제거하십시오. SE100 사용 설명서에 나와 있는 "팬 모듈 제거"를 참조하십시오.
2. 팬 브리지 케이블에 팬 브리지 케이블 먼지 필러를 설치하십시오.

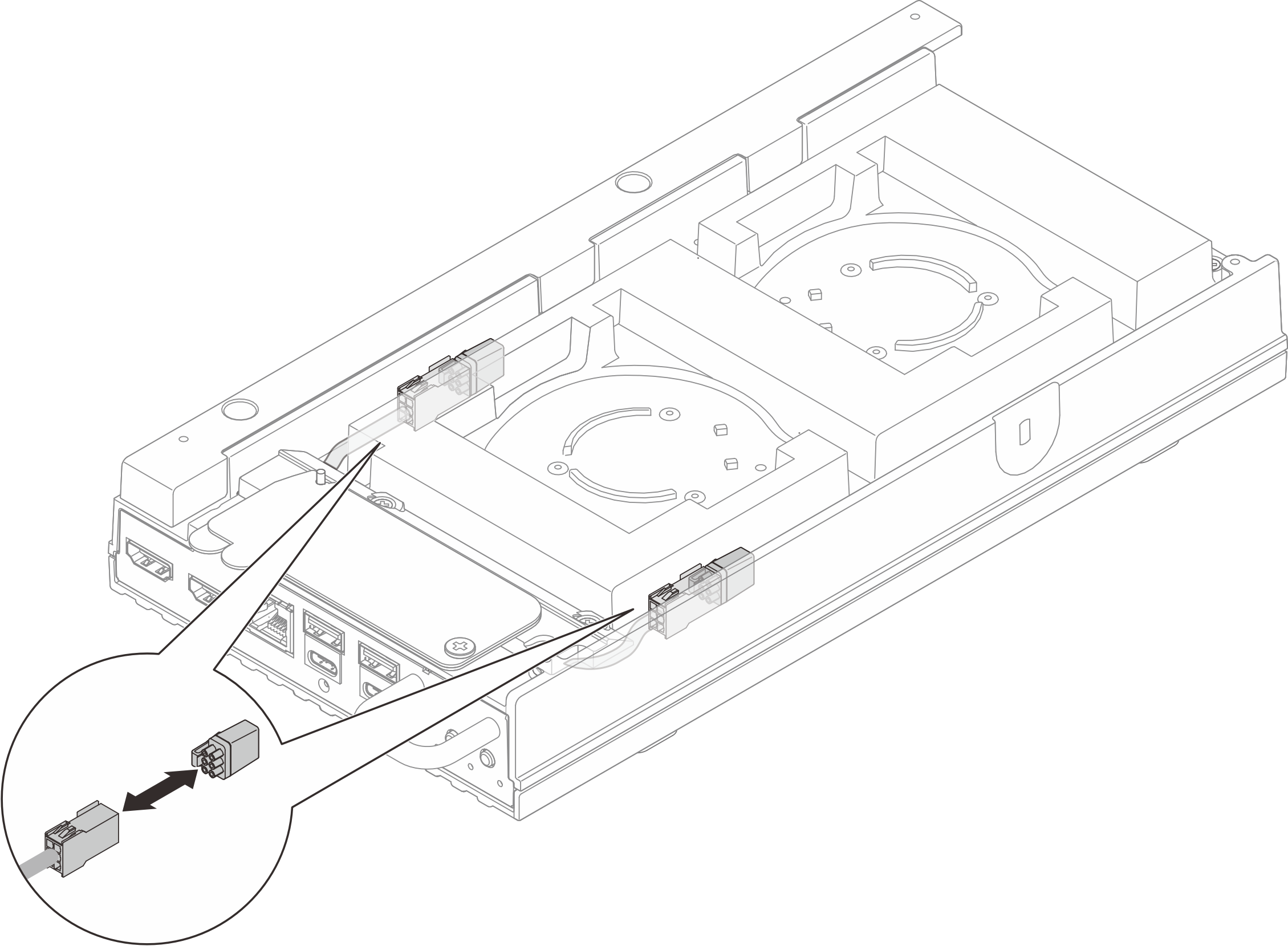

   그림 1. 팬 브리지 케이블 먼지 필러 설치


3. 팬 슈라우드를 설치합니다.
   1. 팬 슈라우드를 서버의 나사 구멍에 정렬한 다음, 팬 슈라우드를 서버에 놓으십시오.
   2. 팬 슈라우드의 나사 2개를 조여 팬 슈라우드를 서버에 고정합니다.

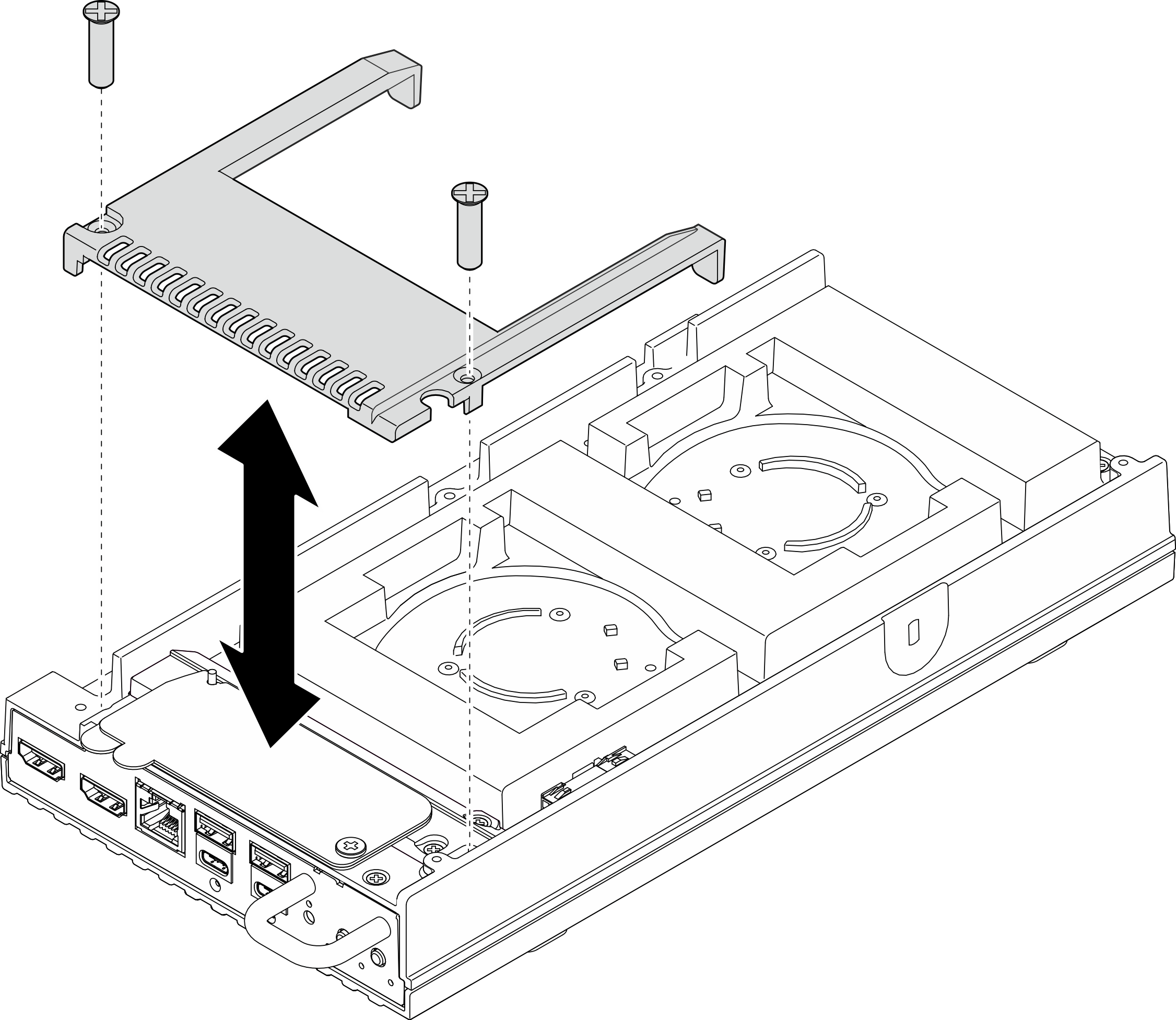

      그림 2. 팬 슈라우드 설치
