ファン・シュラウドの取り付け (ラック・マウント)

ファン・シュラウドを取り付けるには、このセクションの手順に従ってください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

S017

注意

ファンの羽根が近くにあります。指や体の他の部分が触れないようにしてください。

手順

1. このタスクの準備をします。
   1. デスクトップ・マウントのファン・シュラウドが取り付けられている場合は、取り外します。SE100 ユーザー・ガイドの「デスクトップ・マウントのファン・シュラウドの取り外し」を参照してください。
   2. ノード・ファン・モジュールを取り外します。SE100 ユーザー・ガイド の「ファン・モジュールの取り外し」を参照してください。

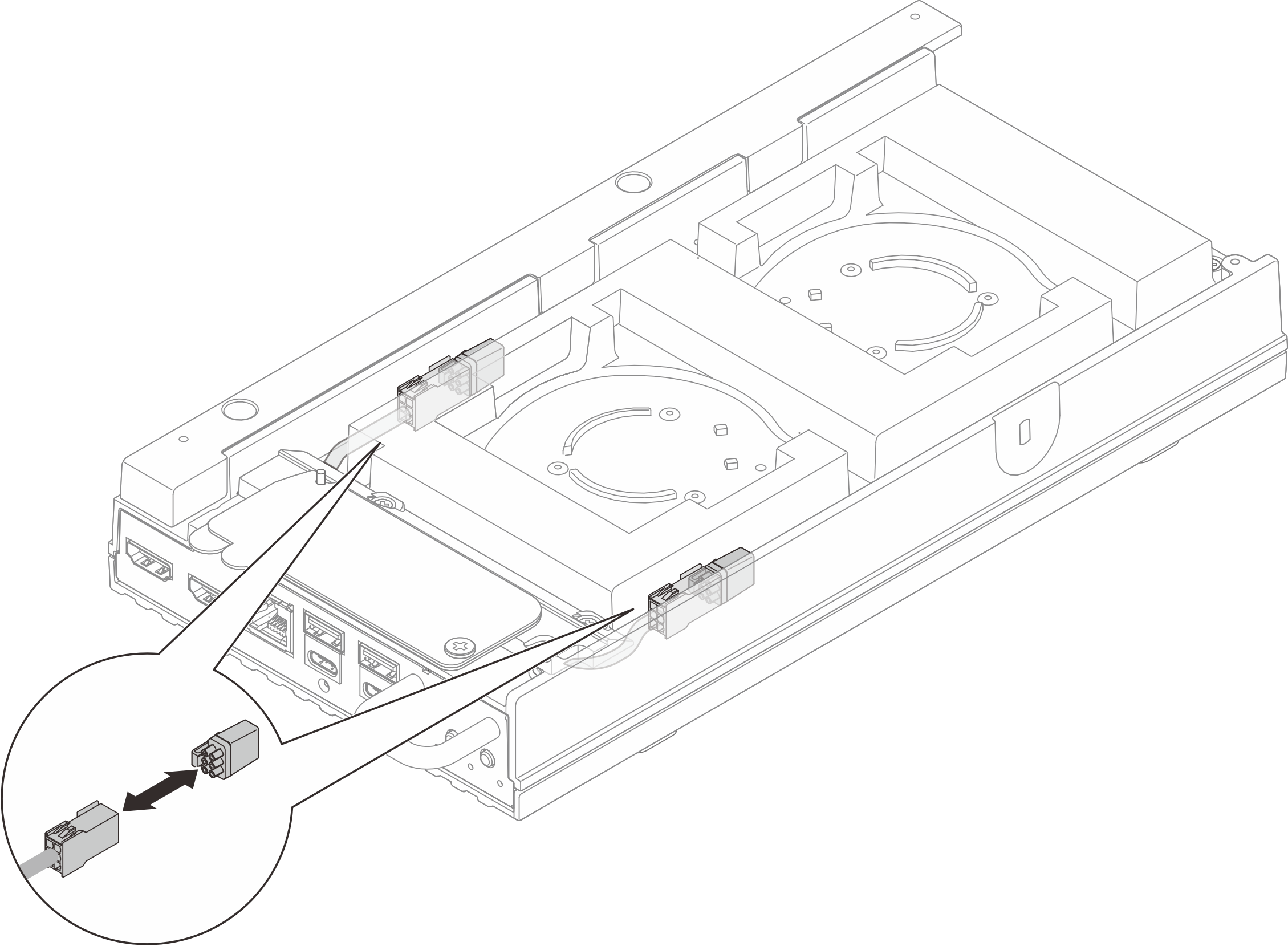

2. ファン・ブリッジ・ケーブルの防塵フィラーをファン・ブリッジ・ケーブルに取り付けます。
   図 1. ファン・ブリッジ・ケーブルの防塵フィラーの取り付け

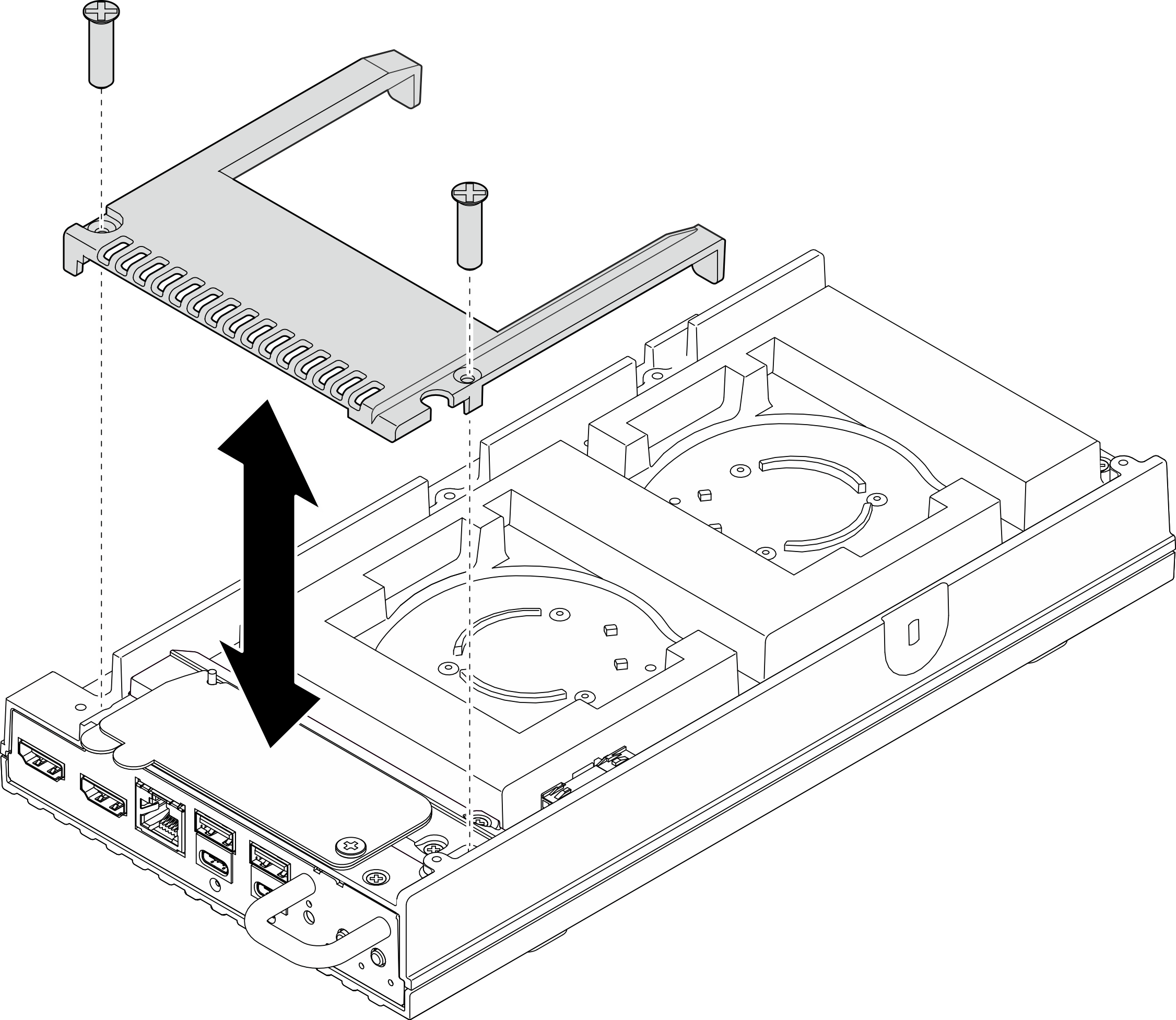

3. ファン・シュラウドを取り付けます。
   1. ファン・シュラウドをサーバーのねじ穴の位置に合わせて、サーバーの上に配置します。
   2. ファン・シュラウドの 2 本のねじを締めて、サーバーに固定します。
      図 2. ファン・シュラウドの取り付け
