Instalar uma cobertura do ventilador (montagem em rack)

Siga as instruções nesta seção para instalar uma cobertura do ventilador.

Sobre esta tarefa

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

S017

CUIDADO

Lâminas móveis do ventilador perigosas nas proximidades. Mantenha os dedos e outras partes do corpo a distância.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Se houver uma cobertura do ventilador para montagem em desktop instalada, remova-a. Consulte "Remover uma cobertura do ventilador de montagem em desktop" em Guia do Usuário do SE100
   2. Remova o módulo de ventilador do nó. Consulte “Remover um módulo de ventilador” em Guia do Usuário do SE100.
2. Instale o preenchedor de poeira do cabo da ponte do ventilador no respectivo cabo.

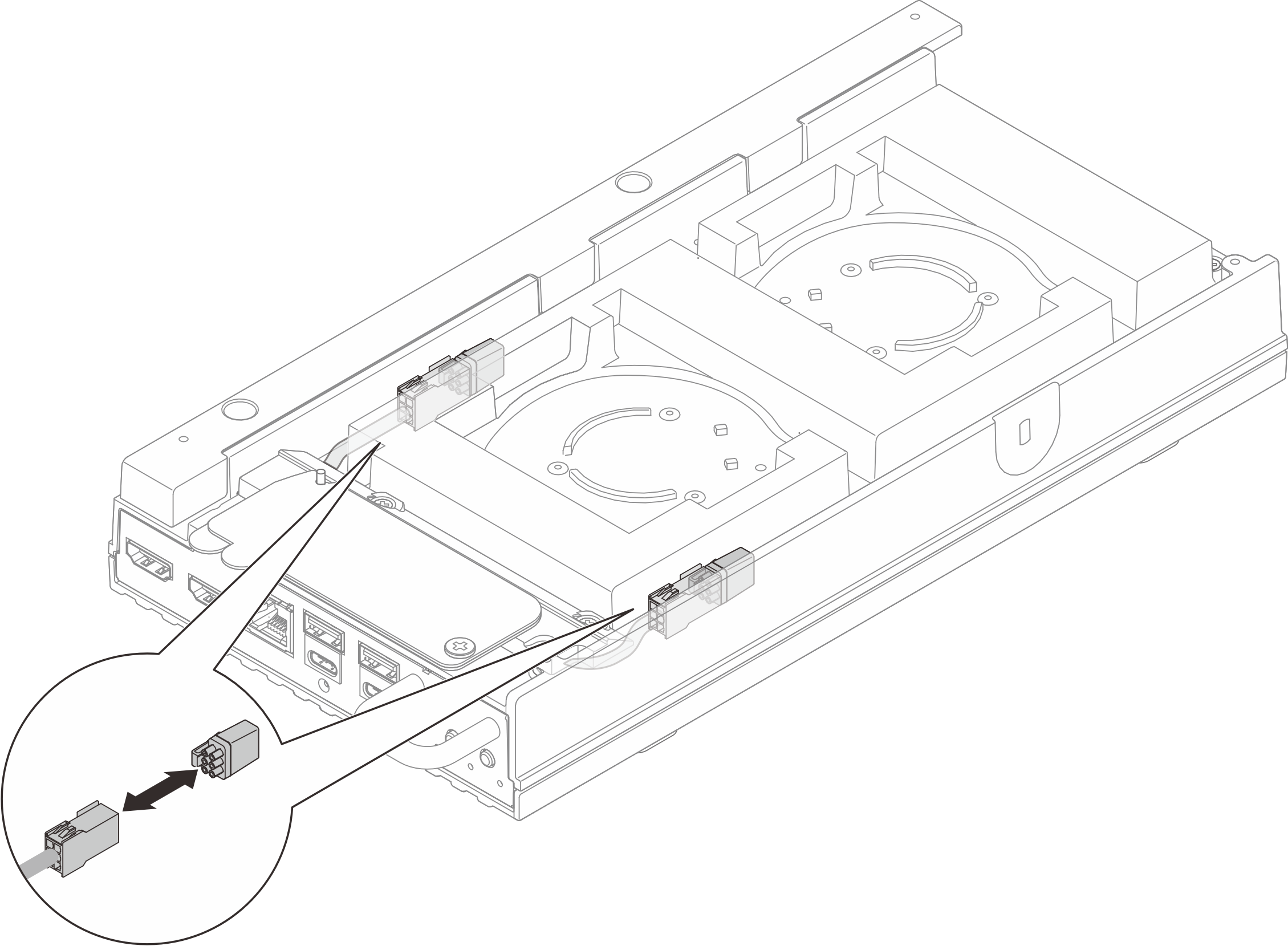

   Figura 1. Instalando um preenchedor de poeira do cabo da ponte do ventilador


3. Instale a cobertura do ventilador.
   1. Alinhe a cobertura do ventilador com os orifícios dos parafusos no servidor; em seguida, coloque a cobertura do ventilador no servidor.
   2. Aperte os dois parafusos na cobertura do ventilador para prendê-la no servidor.

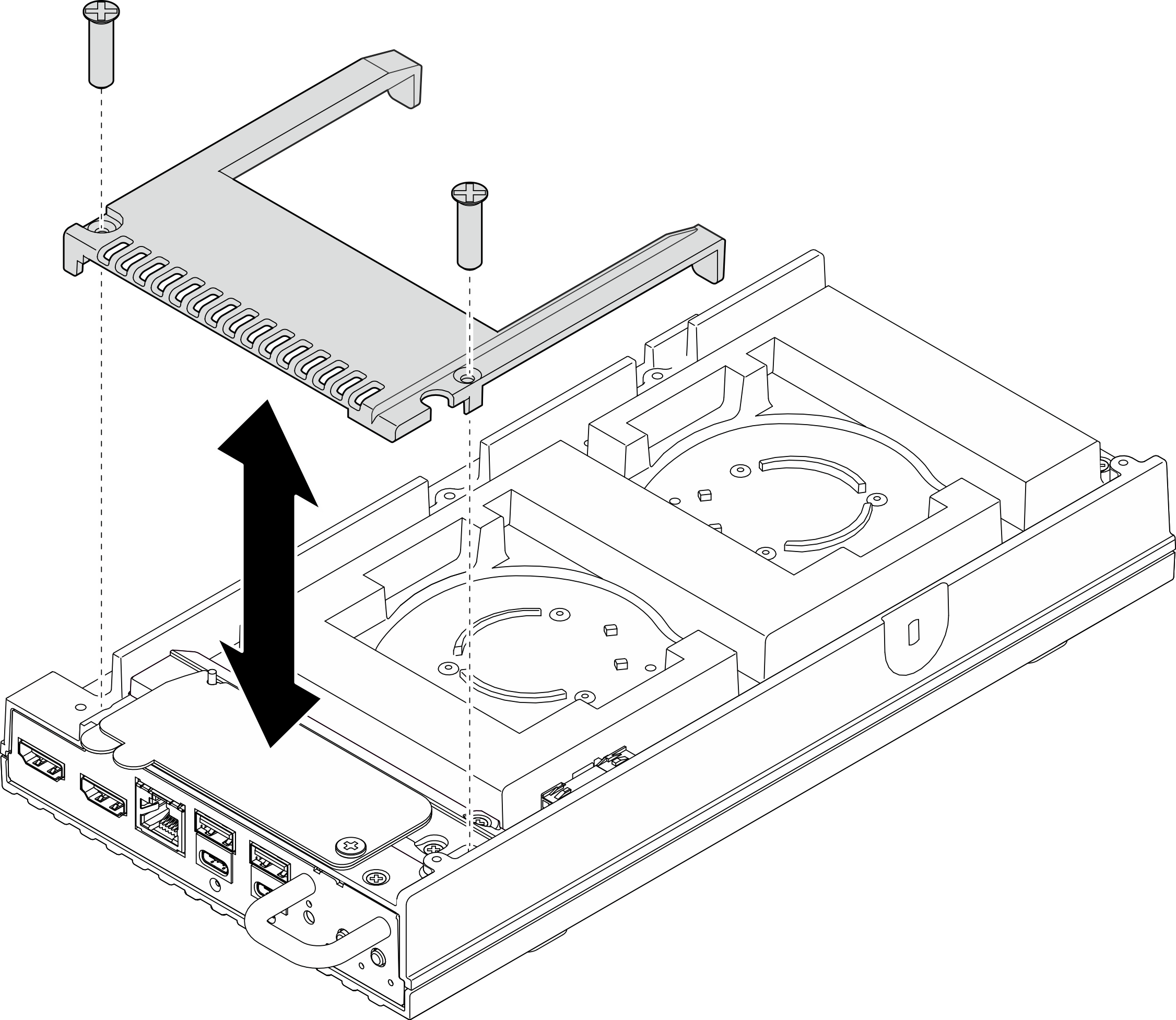

      Figura 2. Instalando uma cobertura do ventilador
