Instalación de una cubierta del ventilador (montaje en bastidor)

Siga las instrucciones que aparecen en esta sección para instalar una cubierta de ventilador.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

S017

PRECAUCIÓN

Hay aspas de ventilador en movimiento peligrosas cerca. Mantenga alejados los dedos y otras partes del cuerpo.

Procedimiento

1. Prepárese para esta tarea.
   1. Si hay una cubierta del ventilador de montaje en escritorio instalada, quítela. Consulte “Extracción de una cubierta del ventilador de montaje en escritorio” en Guía del usuario de SE100
   2. Quite el módulo de ventilador de nodo. Consulte “Extracción de un módulo de ventilador” en Guía del usuario de SE100.

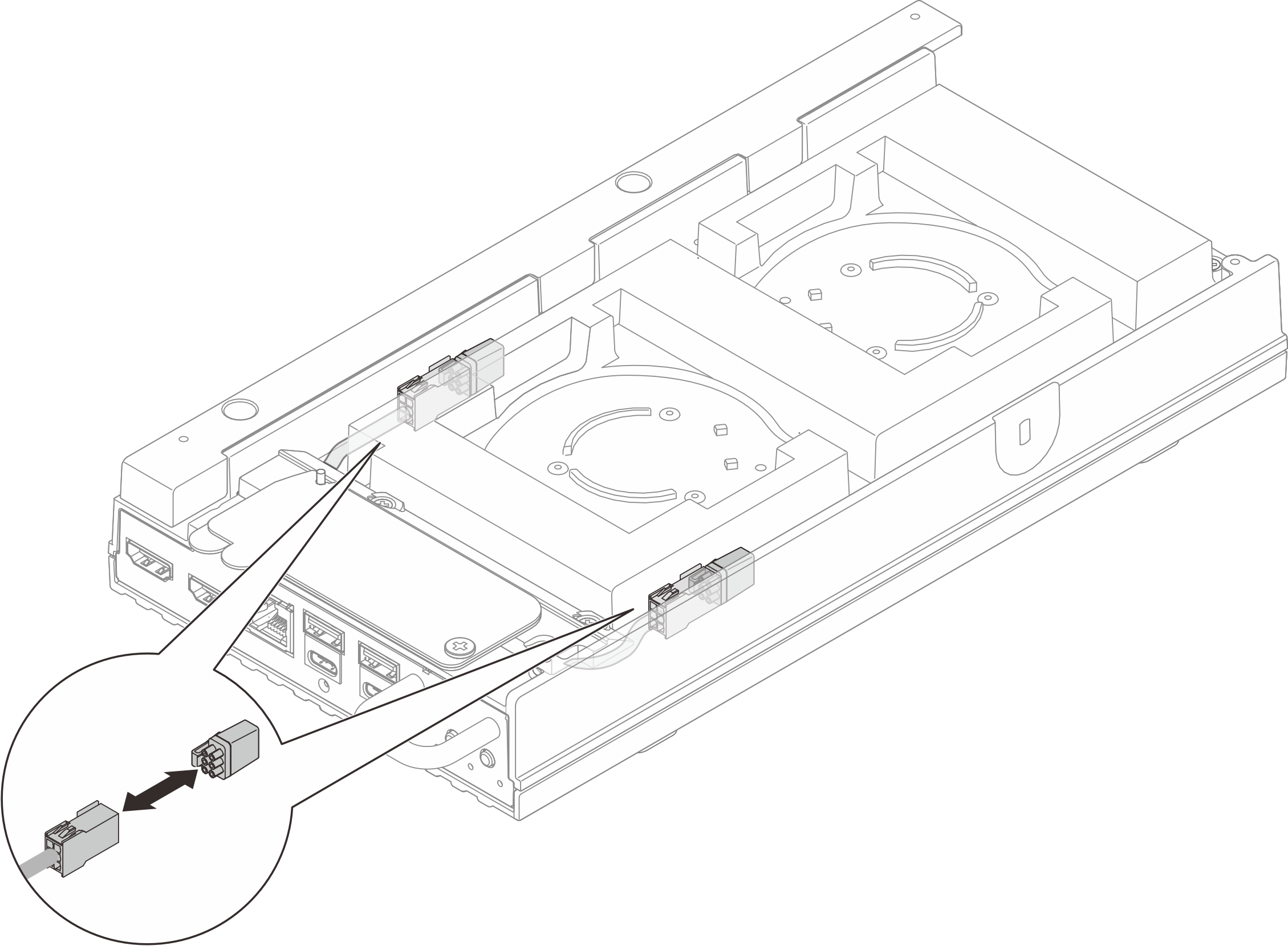

2. Instale la cubierta antipolvo del cable del puente del ventilador en el cable del puente del ventilador.
   Figura 1. Instalación de una cubierta antipolvo del cable del puente del ventilador

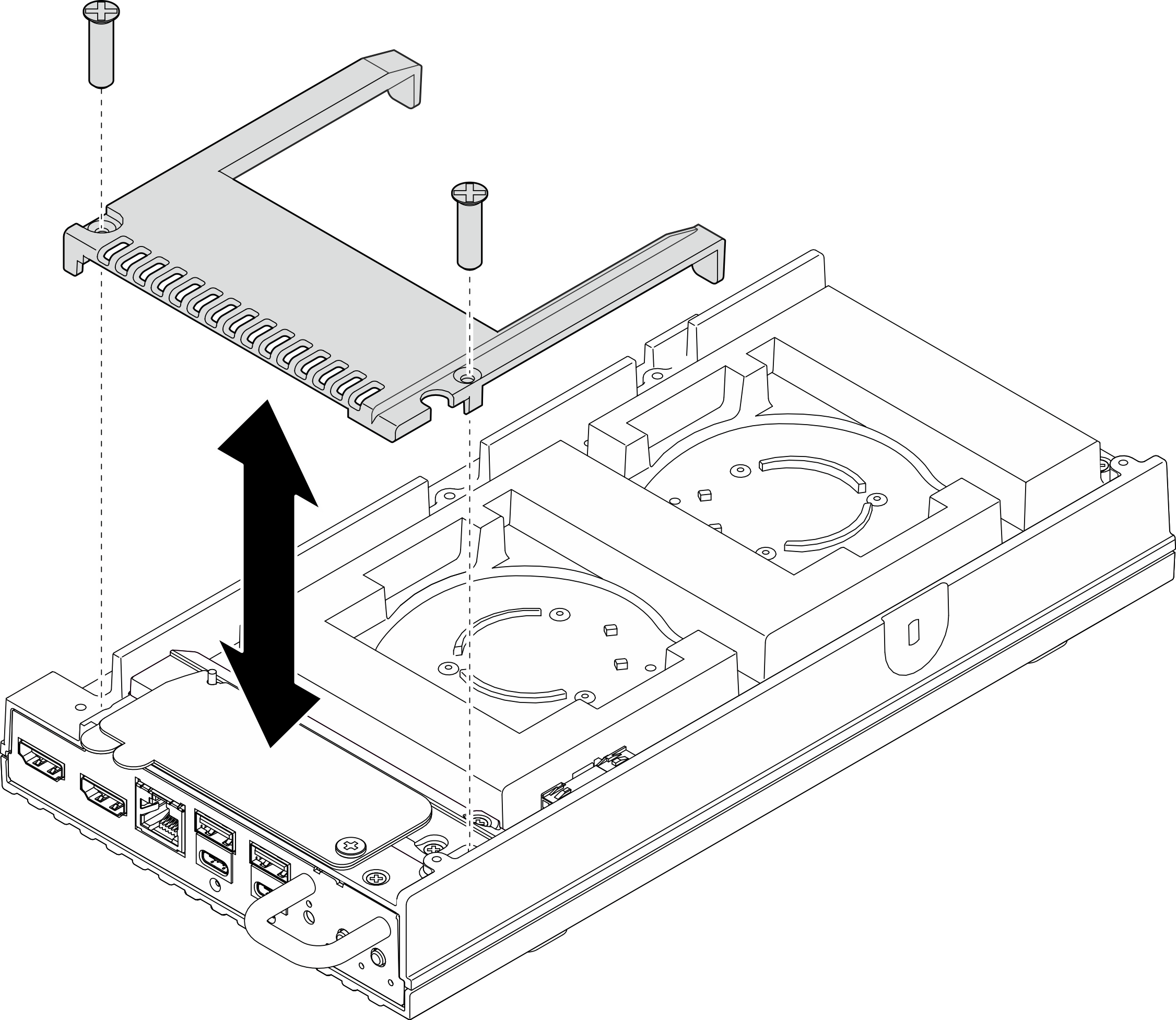

3. Instale la cubierta del ventilador.
   1. Alinee la cubierta del ventilador con los orificios de tornillos en el servidor. Luego, coloque la cubierta del ventilador en el servidor.
   2. Apriete los dos tornillos de la cubierta del ventilador para fijarla al servidor.
      Figura 2. Instalación de una cubierta de ventilador
