Installazione della copertura della ventola (montaggio sul rack)

Seguire le istruzioni riportate in questa sezione per installare la copertura della ventola.

Informazioni su questa attività

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

S017

Avvertenza

Prossimità a pale di ventole in movimento. Tenere lontane dita e altre parti del corpo.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Se è installata una copertura della ventola per il montaggio su scrivania, rimuoverla. Vedere "Rimozione della copertura della ventola per il montaggio su scrivania" in Guida per l'utente di SE100
   2. Rimuovere il modulo della ventola del nodo. Vedere "Rimozione del modulo della ventola" in Guida per l'utente di SE100.
2. Installare l'elemento di riempimento antipolvere relativo sul cavo del bridge della ventola.
   Figura 1. Installazione dell'elemento di riempimento antipolvere sul cavo del bridge della ventola


3. Installare la copertura della ventola.
   1. Allineare la copertura della ventola ai fori delle viti sul server, quindi posizionarla sul server.
   2. Serrare le due viti sulla copertura della ventola per fissarla al server.

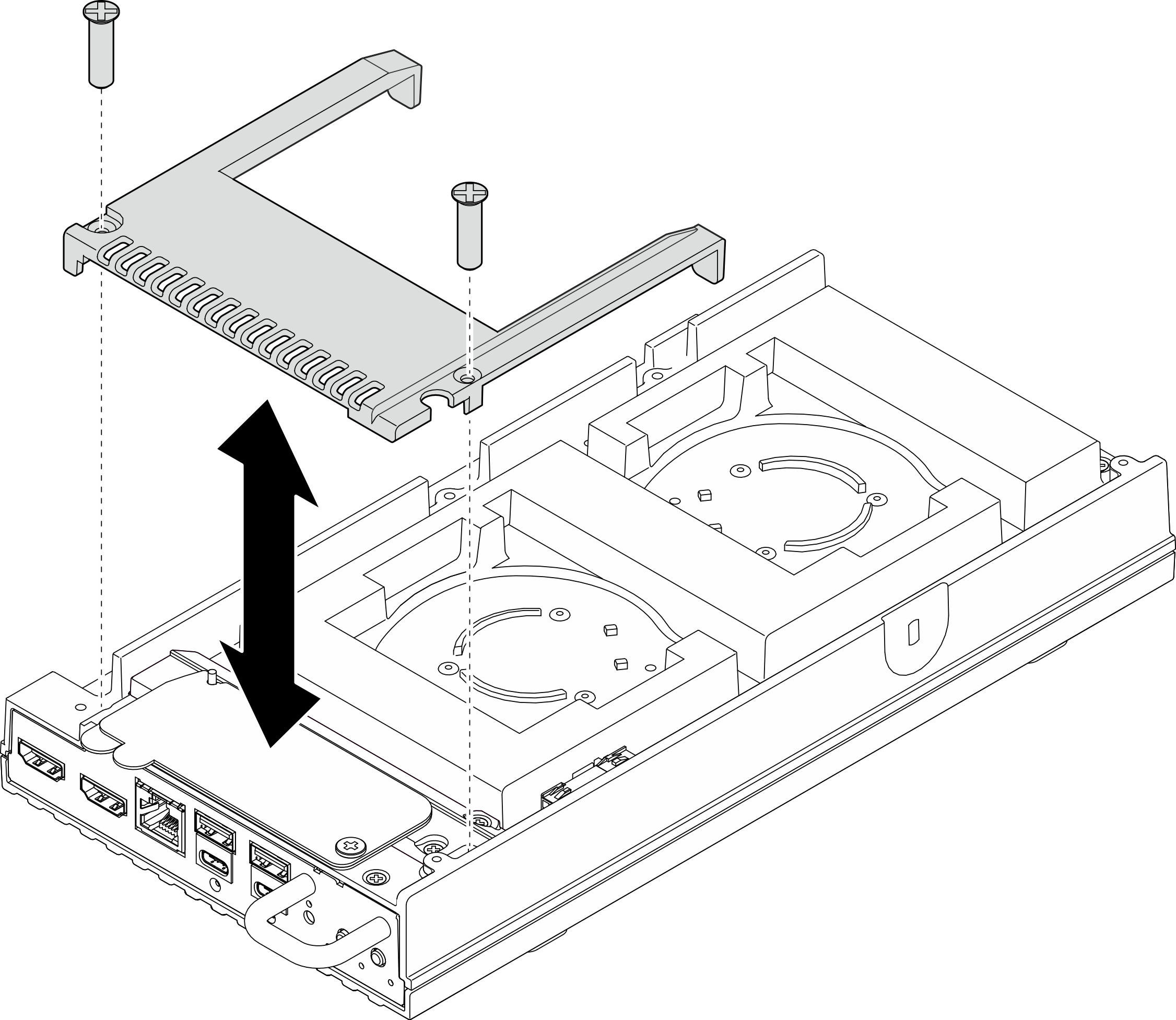

      Figura 2. Installazione della copertura della ventola
