Installation d’un capotage de ventilateur (montage en rack)

Suivez les instructions de cette section pour installer un capotage de ventilateur.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

S017

ATTENTION

Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps.

Procédure

1. Préparez-vous à cette tâche.
   1. Si un capotage de ventilateur (montage sur bureau) est installé, retirez-le. Voir « Retrait d’un capotage de ventilateur (montage sur bureau) » dans Guide d’utilisation SE100
   2. Retirez le module ventilateur du nœud. Voir « Retrait d’un module ventilateur » dans Guide d’utilisation SE100.
2. Installez l’obturateur antipoussière adapté sur le câble de passerelle du ventilateur.

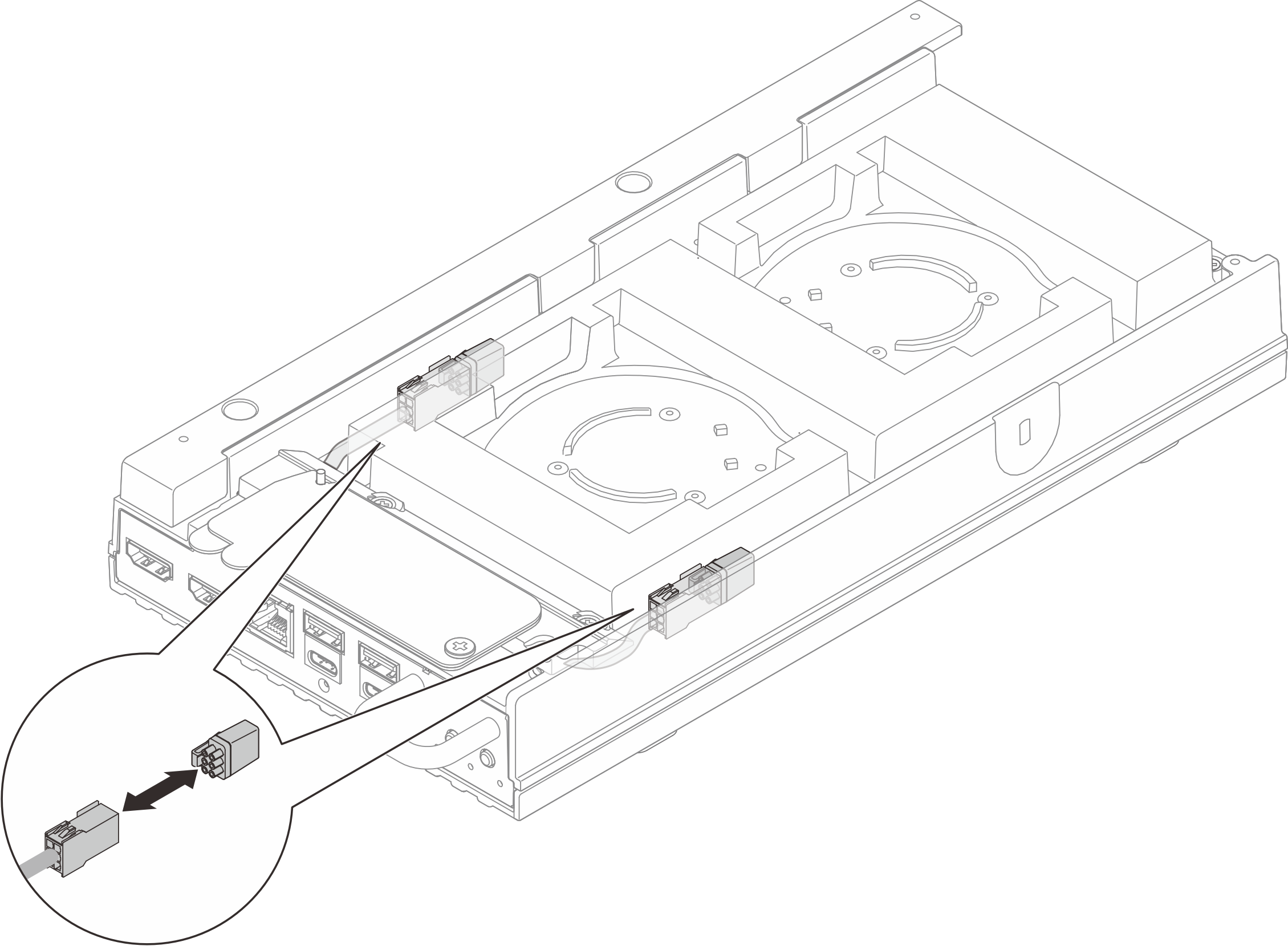

   Figure 1. Installation d’un obturateur antipoussière pour câble de passerelle de ventilateur


3. Installez le capotage de ventilateur.
   1. Alignez le capotage de ventilateur sur les trous de vis situés sur le serveur, puis placez le capotage de ventilateur sur le serveur.
   2. Serrez les deux vis sur le capotage de ventilateur pour le fixer au serveur.

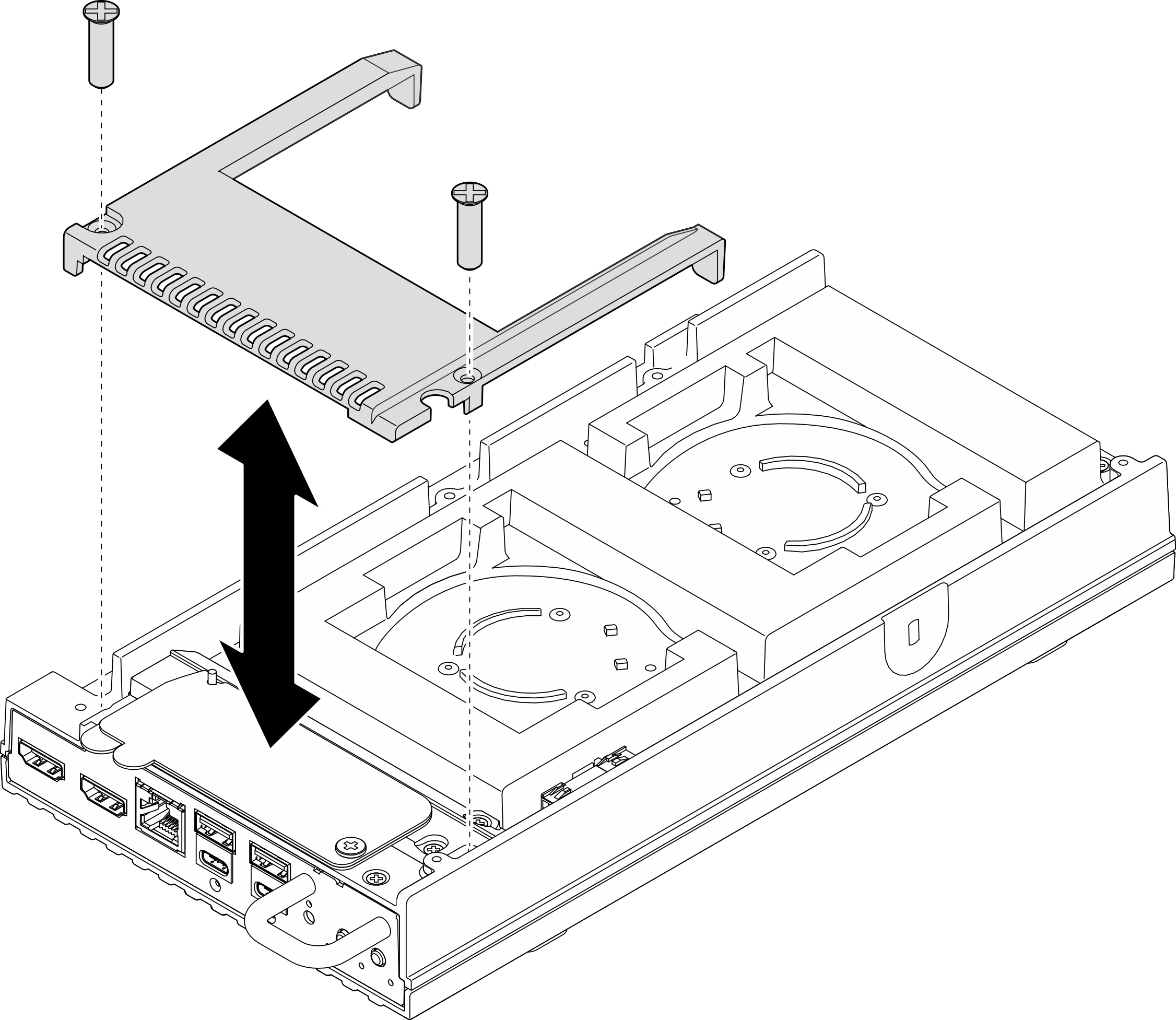

      Figure 2. Installation d’un capotage de ventilateur
