ถอดการ์ดตัวยก PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อถอดการ์ดตัวยก PCIe

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

เกี่ยวกับงานนี้

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดชุดขยายออกจากโหนด ดู ถอดชุดขยาย
   2. ถอดฝาครอบด้านบนส่วนขยายออก ดู ถอดฝาครอบด้านบนส่วนขยายออก
   3. ถอดอะแดปเตอร์ PCIe ออกจากช่องเสียบ PCIe ดู ถอดอะแดปเตอร์ PCIe
2. หากสามารถทำได้ ให้ถอดสายทั้งหมดออกจากการ์ดตัวยก
   หมายเหตุ

   ขั้นตอนนี้ใช้ได้กับชุดขยาย PCIe ที่ติดตั้งมาพร้อมกับอะแดปเตอร์อีเทอร์เน็ตเท่านั้น
3. ถอดการ์ดตัวยก PCIe
   1. ถอดสกรูทั้งสามตัวที่อยู่ด้านข้างของชุดขยาย PCIe ออก
   2. จับขอบการ์ดตัวยก แล้วถอดออกจากชุดขยาย PCIe

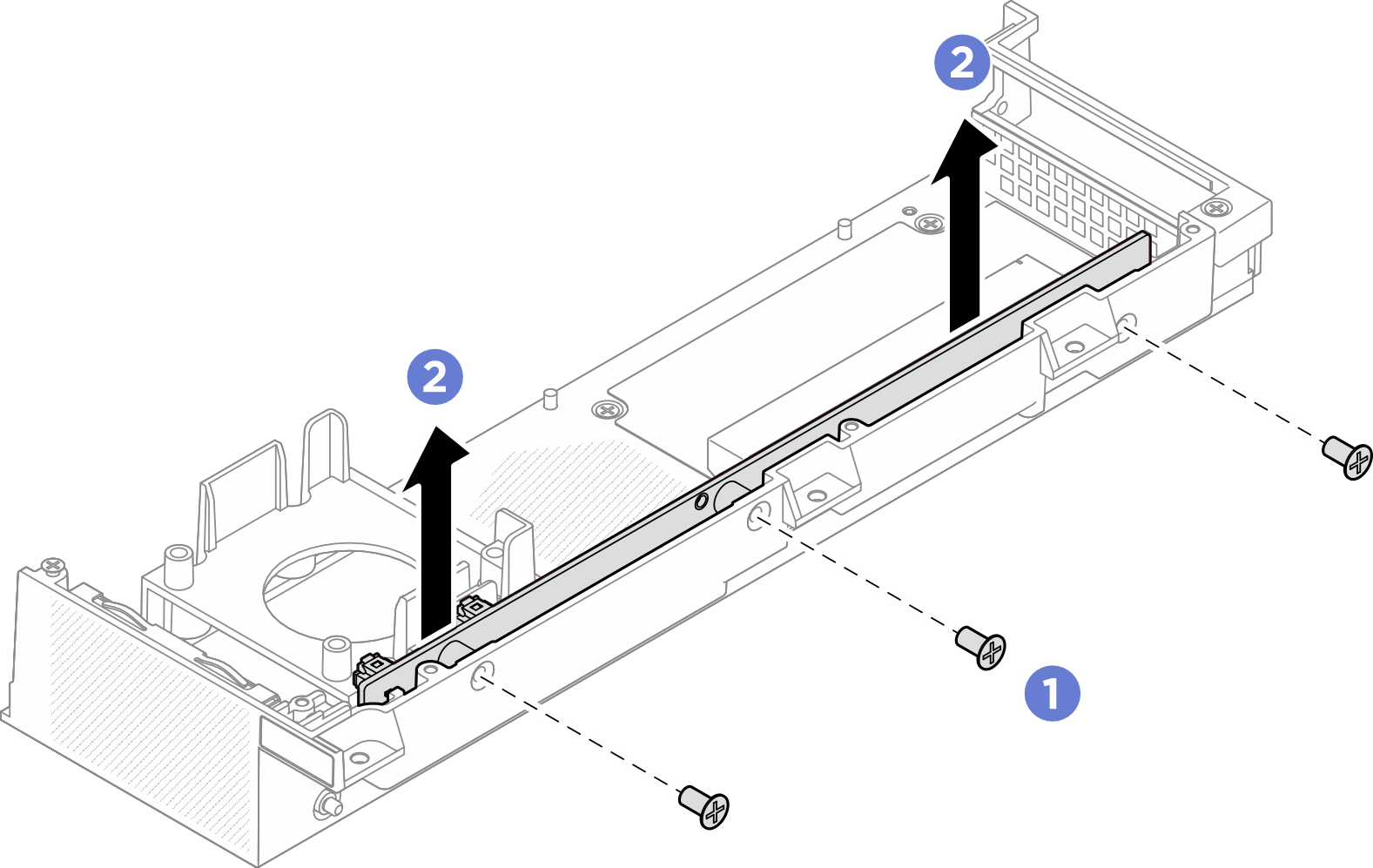

      รูปที่ 1. การถอดการ์ดตัวยก PCIe
