Rimozione della scheda verticale PCIe

Seguire le istruzioni riportate in questa sezione per rimuovere la scheda verticale PCIe.

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Informazioni su questa attività

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere il kit di espansione dal nodo. Vedere Rimozione del kit di espansione.
   2. Rimuovere il coperchio superiore di espansione. Vedere Rimozione del coperchio superiore di espansione.
   3. Rimuovere l'adattatore PCIe dallo slot PCIe. Vedere Rimozione di un adattatore PCIe.
2. Se applicabile, scollegare tutti i cavi dalla scheda verticale.
   Nota

   Questa procedura è applicabile solo al kit di espansione PCIe installato con l'adattatore Ethernet.
3. Rimuovere la scheda verticale PCIe.
   1. Rimuovere le tre viti poste sul lato del kit di espansione PCIe.
   2. Afferrare la scheda verticale per il bordo e rimuoverla dal kit di espansione PCIe.

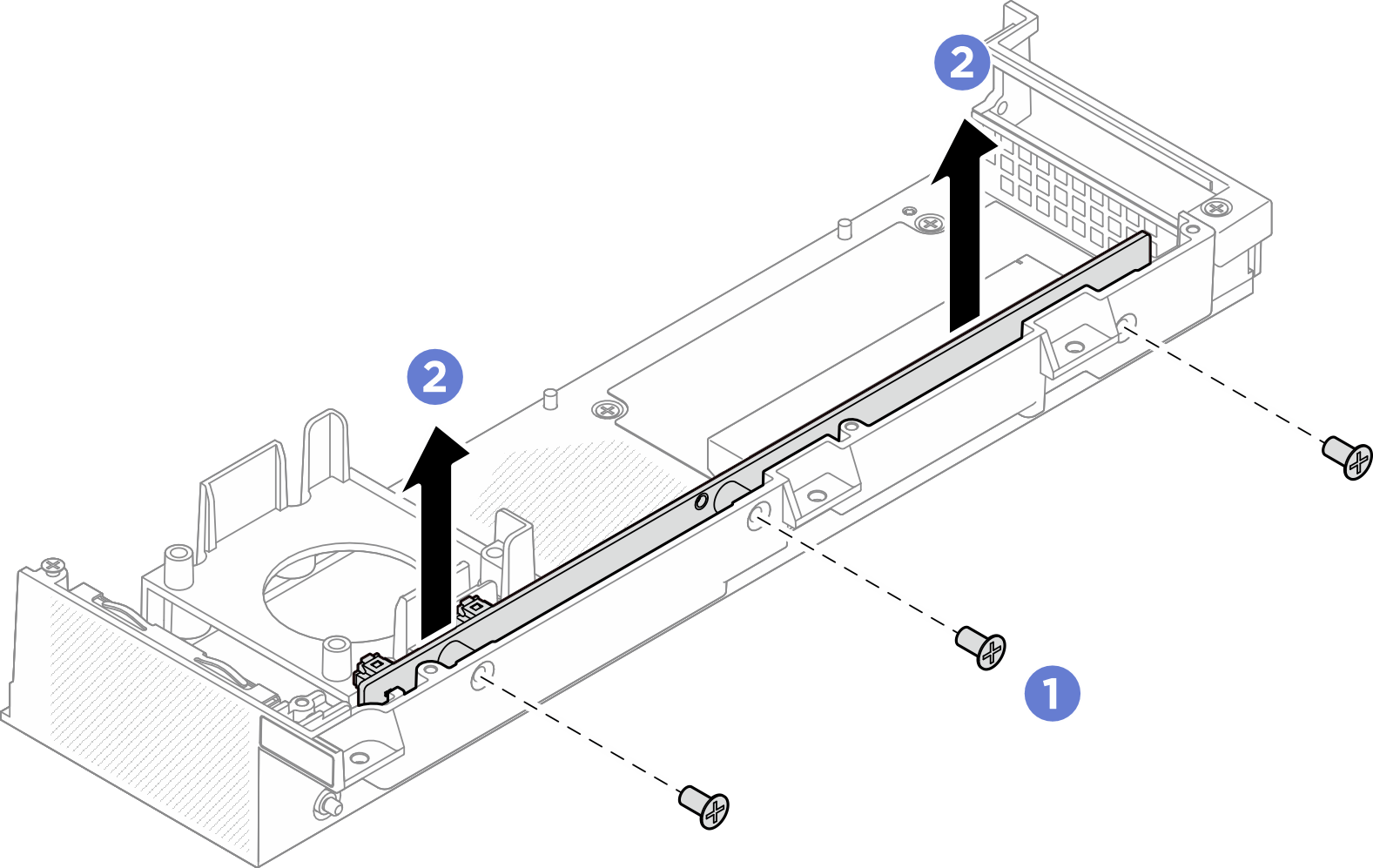

      Figura 1. Rimozione della scheda verticale PCIe
