Installazione della scheda verticale PCIe

Seguire le istruzioni riportate in questa sezione per installare la scheda verticale PCIe.

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuovere il componente dall'involucro e posizionarlo su una superficie antistatica.

Procedura

Installare la scheda verticale PCIe.
  1. Allineare la scheda verticale PCIe al connettore sul kit di espansione, quindi spingerla con cautela nello slot mantenendo una linea retta finché non risulta saldamente in posizione.
  2. Serrare le tre viti per fissare la scheda verticale PCIe.

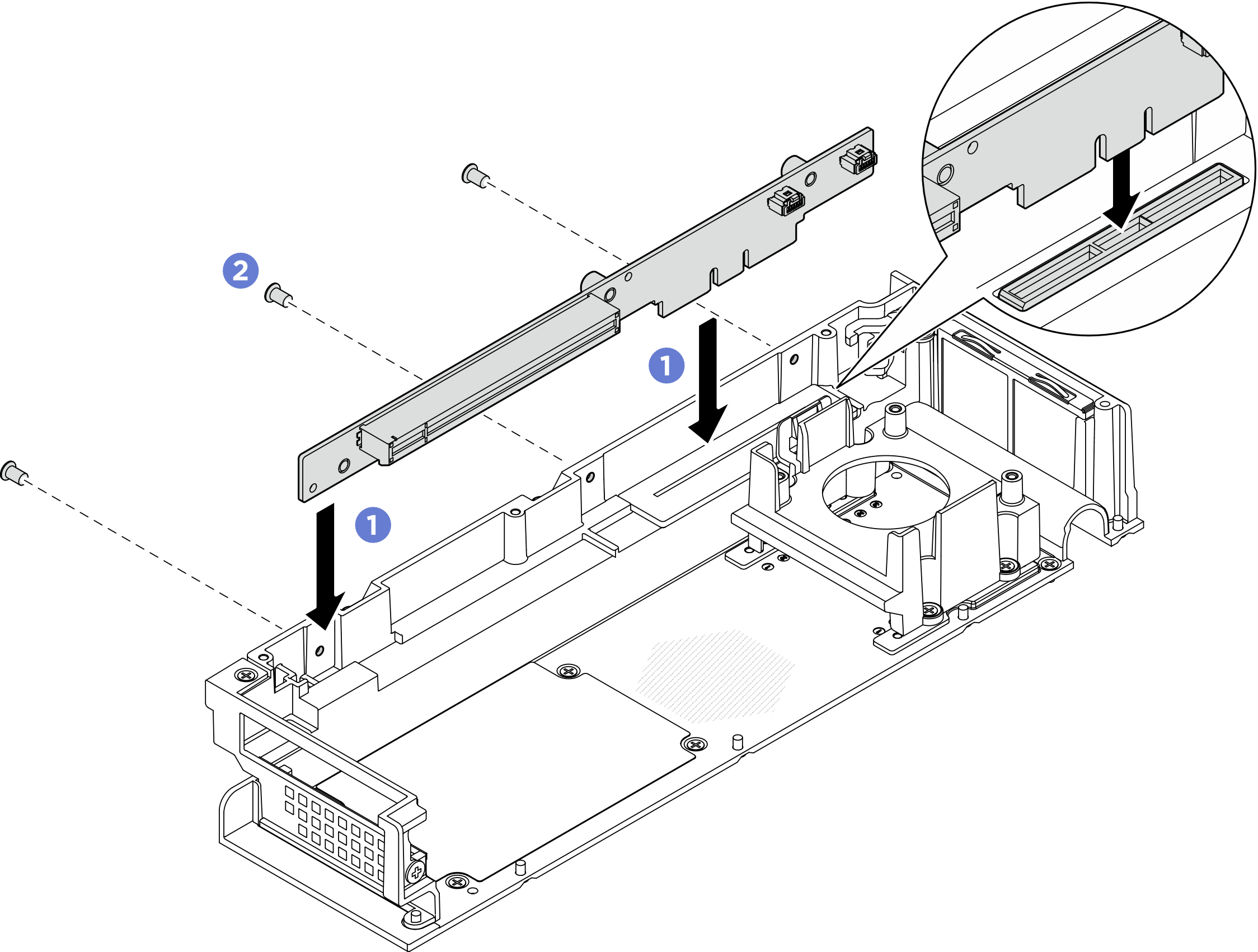

    Figura 1. Installazione della scheda verticale PCIe

Dopo aver terminato

  1. Installare l'adattatore PCIe nello slot PCIe. Vedere Installazione dell'adattatore PCIe.
  2. Installare il coperchio superiore di espansione. Vedere Installazione del coperchio superiore di espansione.
  3. Installare il kit di espansione nel nodo. Vedere Installazione del kit di espansione.
  4. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
