Instalación de la tarjeta de expansión PCIe
Siga las instrucciones que aparecen en esta sección para instalar la tarjeta de expansión de PCIe.
S002
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Acerca de esta tarea
Atención
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Procedimiento
Instale la tarjeta de expansión PCIe.
Alinee la tarjeta de expansión PCIe con el conector del kit de expansión. Luego, presione con cuidado la tarjeta de expansión PCIe directamente en la ranura hasta que quede colocada firmemente.

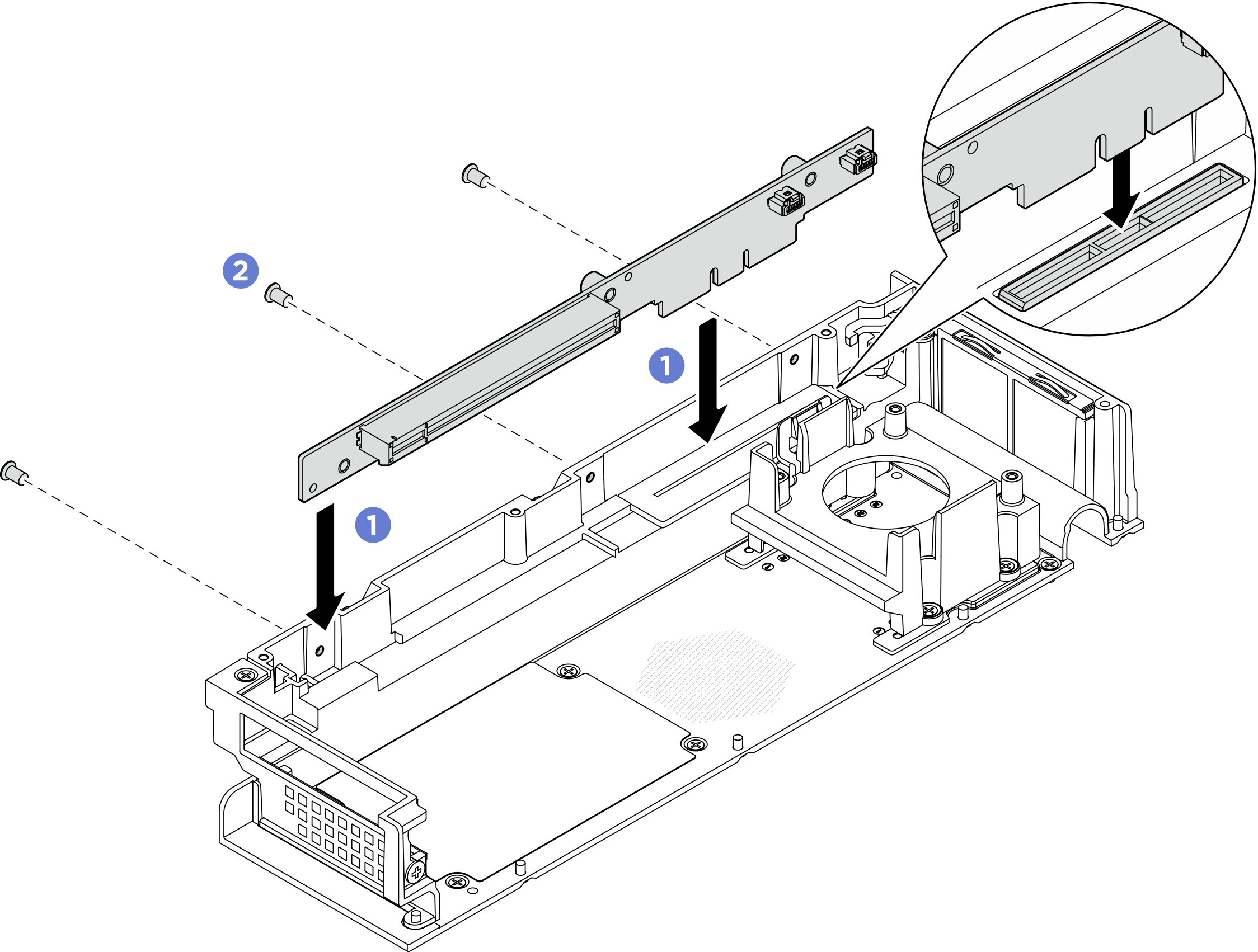

Apriete los tres tornillos para fijar la tarjeta de expansión PCIe.Figura 1. Instalación de la tarjeta de expansión PCIe
Después de finalizar
- Instale el adaptador PCIe en la ranura PCIe. Consulte Instalación del adaptador PCIe.
- Instale la cubierta superior de expansión. Consulte Instalación de la cubierta superior de expansión.
- Instale el kit de expansión en el nodo. Consulte Instalación del kit de expansión.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
