Extracción de la tarjeta de expansión PCIe

Siga las instrucciones que aparecen en esta sección para extraer la tarjeta de expansión PCIe.

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Acerca de esta tarea

Atención

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite el kit de expansión del nodo. Consulte Extracción del kit de expansión.
    2. Quite la cubierta superior de expansión. Consulte Extracción de la cubierta superior de expansión.
    3. Quite el adaptador PCIe de la ranura PCIe. Consulte Extracción de un adaptador PCIe.
  2. Si corresponde, desconecte todos los cables de la tarjeta de expansión.
    Nota
    Este procedimiento solo se aplica al kit de expansión PCIe instalado con el adaptador Ethernet.
  3. Quite la tarjeta de expansión PCIe.
    1. Quite los tres tornillos que se encuentran en el costado del kit de expansión PCIe.
    2. Sostenga la tarjeta de expansión por el borde y quítela del kit de expansión PCIe.

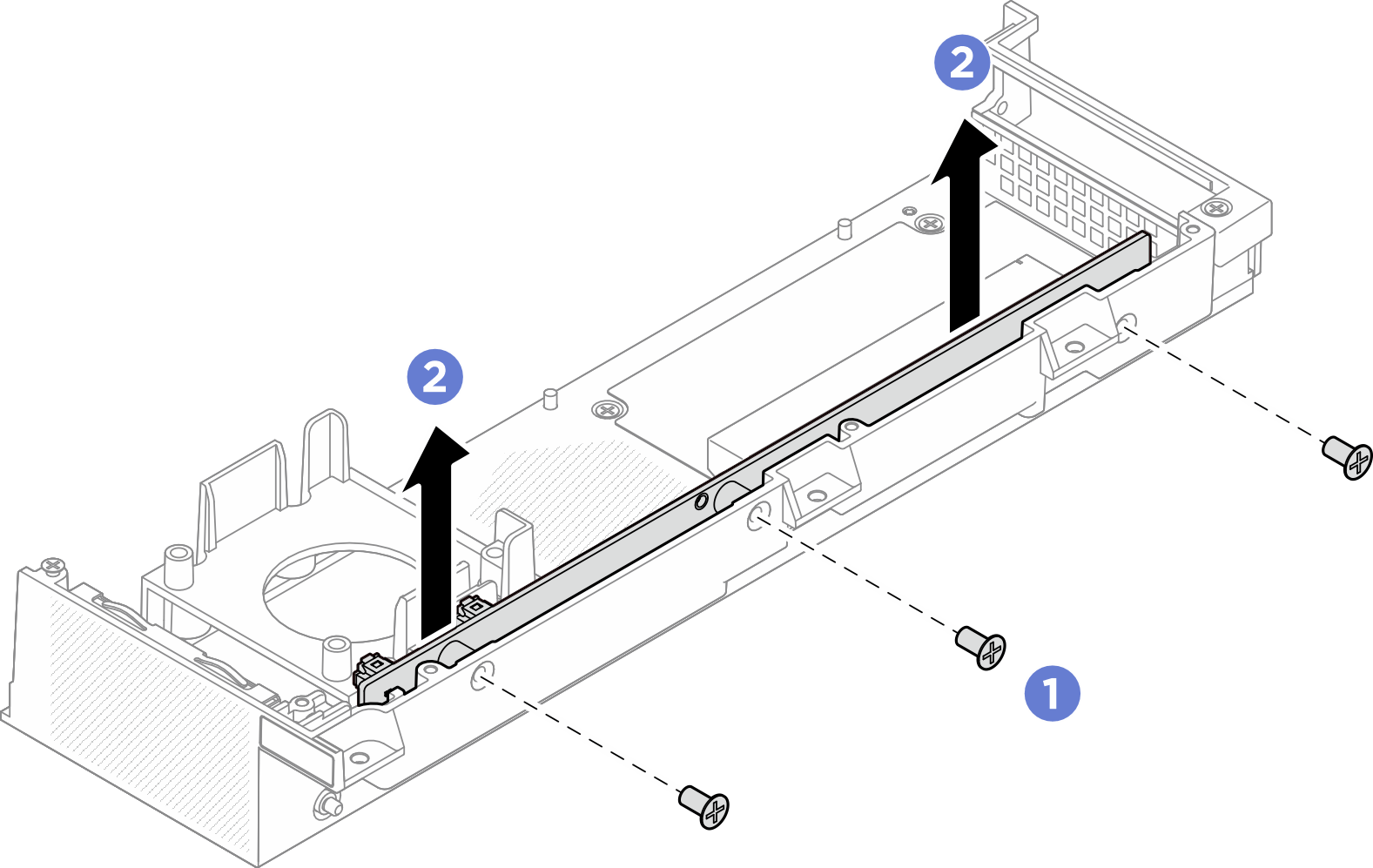

      Figura 1. Extracción de la tarjeta de expansión PCIe

Después de finalizar

  • Instale una unidad de sustitución. Consulte Instalación de la tarjeta de expansión PCIe.

  • Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
