Retrait de la carte mezzanine PCIe

Suivez les instructions de cette section pour retirer la carte mezzanine PCIe.

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

À propos de cette tâche

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le kit d’extension du nœud. Voir Retrait du kit d’extension.
   2. Retirez le carter supérieur d’extension. Voir Retrait d’un carter supérieur d’extension.
   3. Retirez l’adaptateur PCIe de l’emplacement PCIe. Voir Retrait d’un adaptateur PCIe.
2. Le cas échéant, débranchez tous les câbles de la carte mezzanine.
   Remarque

   Cette procédure s’applique uniquement au kit d’extension PCIe installé avec l’adaptateur Ethernet.
3. Retirez la carte mezzanine PCIe.
   1. Retirez les trois vis de la carte mezzanine situées sur le côté du kit d’extension PCIe.
   2. Tenez la carte mezzanine par le bord et retirez-la du kit d’extension PCIe.

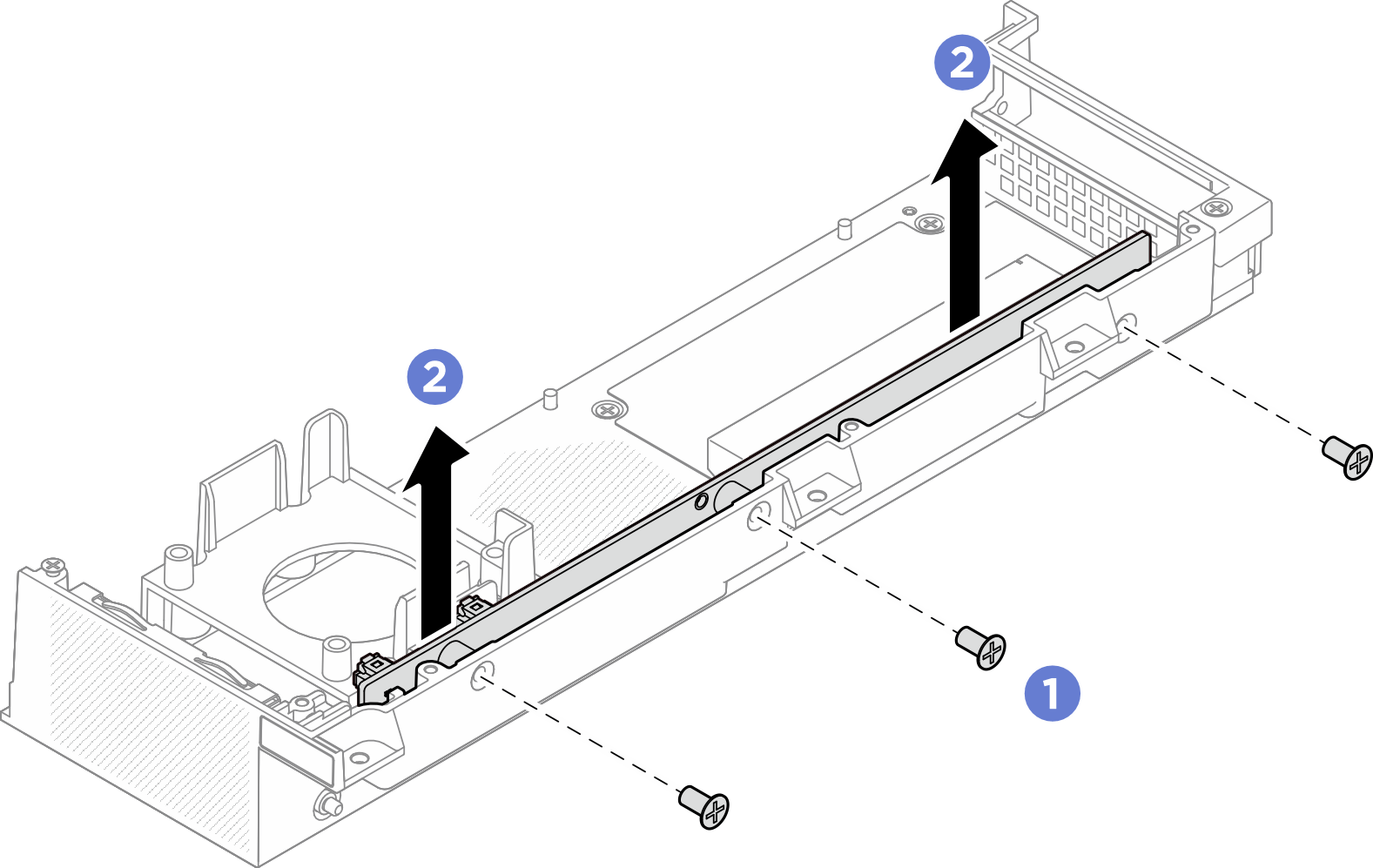

      Figure 1. Retrait de la carte mezzanine PCIe
