Снятие платы-адаптера Riser PCIe

В этом разделе приведены инструкции по снятию платы-адаптера Riser PCIe.

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

Об этой задаче

Внимание

Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Если узел установлен в корпус или крепление, извлеките его из корпуса или крепления. См. раздел Инструкции по настройке.

Процедура

Выполните подготовительные действия для этой задачи.
1. Снимите комплект расширения с узла. См. раздел Снятие комплекта расширения.
2. Снимите верхний кожух комплекта расширения. См. раздел Снятие верхнего кожуха комплекта расширения.
3. Извлеките адаптер PCIe из гнезда PCIe. См. раздел Снятие адаптера PCIe.
Если применимо, отключите все кабели от платы-адаптера Riser.
Прим.
Эта процедура применима только к комплекту расширения PCIe с установленным адаптером Ethernet.
Снимите плату-адаптер Riser PCIe.
1. Отверните три винта, расположенные на боковой стороне комплекта расширения PCIe.
2. Удерживая плату-адаптер Riser за край, снимите ее с комплекта расширения PCIe.

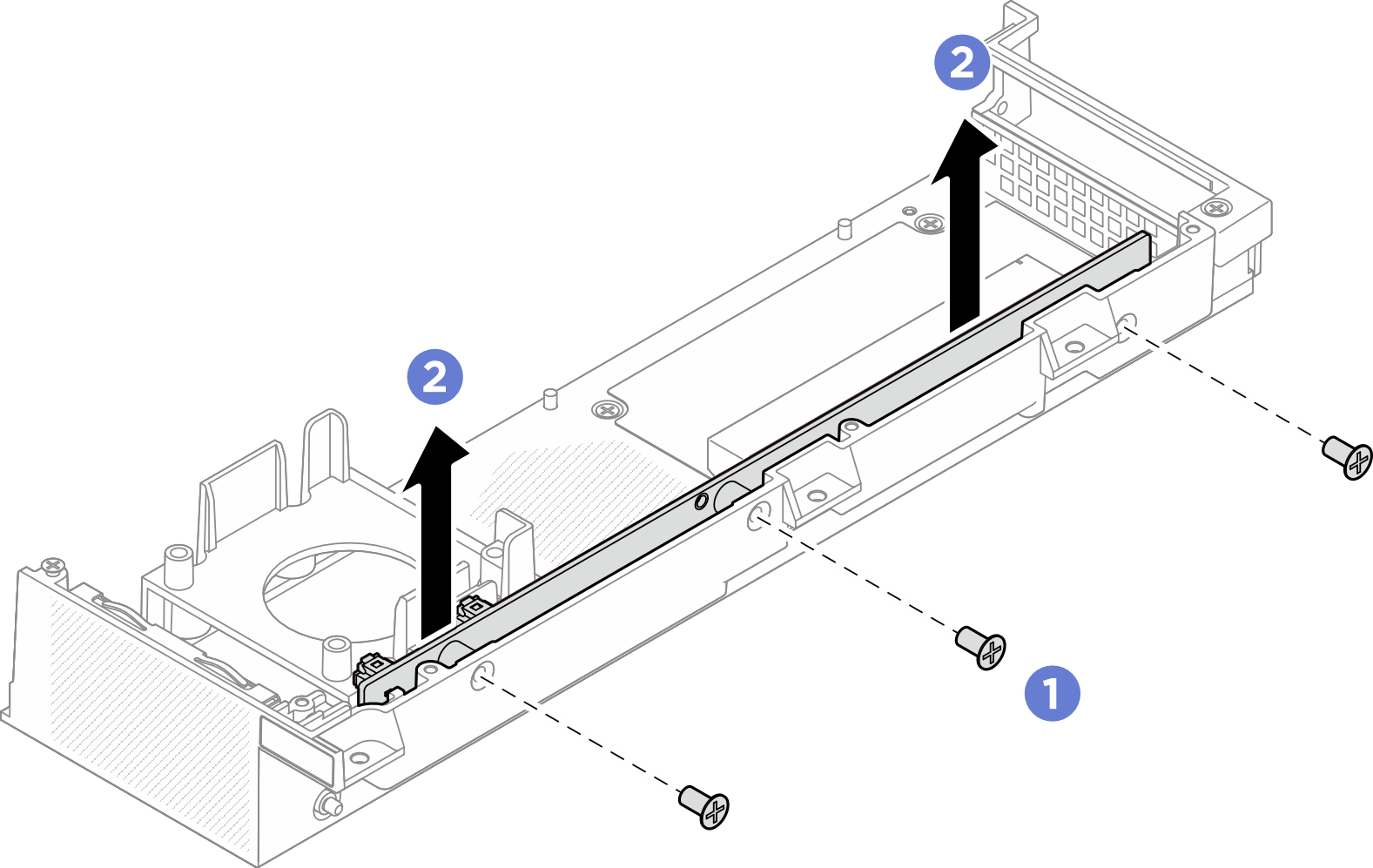

  Рис. 1. Снятие платы-адаптера Riser PCIe

После завершения

Установите сменный модуль. См. раздел Установка платы-адаптера Riser PCIe.
При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
