PCIe ライザー・カードの取り外し

PCIe ライザー・カードの取り外しを行うには、このセクションの説明に従ってください。

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

このタスクについて

手順

1. このタスクの準備をします。
   1. ノードから拡張キットを取り外します。拡張キットの取り外しを参照してください。
   2. 拡張トップ・カバーを取り外します。拡張トップ・カバーの取り外しを参照してください。
   3. PCIe スロットから PCIe アダプターを取り外します。PCIe アダプターの取り外しを参照してください。
2. 該当する場合は、ライザー・カードからすべてのケーブルを取り外します。
   注

   この手順は、イーサネット・アダプターが取り付けられた PCIe 拡張キットにのみ適用されます。
3. PCIe ライザー・カードを取り外します。
   1. PCIe 拡張キットの側面にある 3 本のねじを取り外します。
   2. ライザー・カードの端を持ち、PCIe 拡張キットから取り外します。

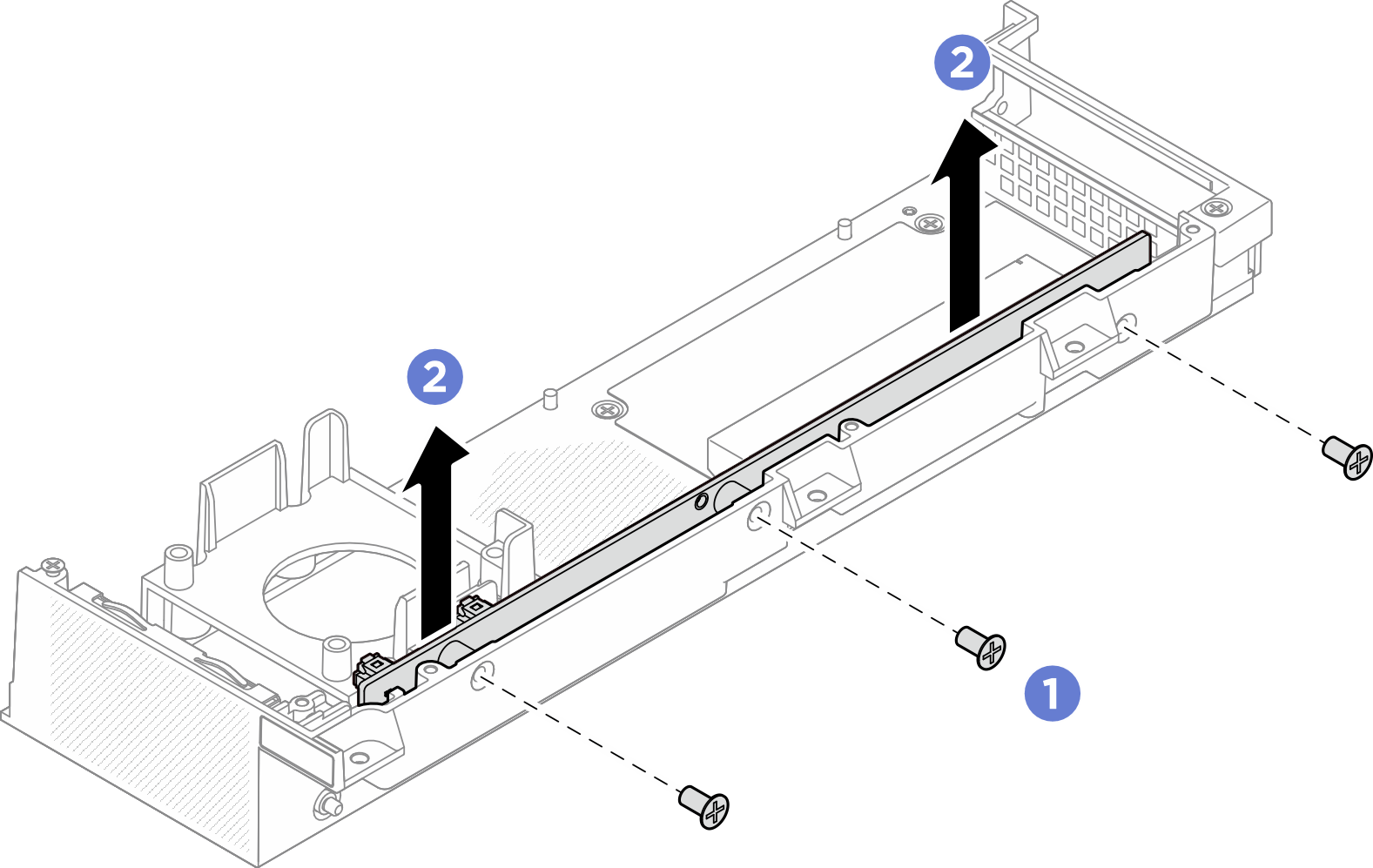

      図 1. PCIe ライザー・カードの取り外し
