PCIe ライザー・カードの取り付け

PCIe ライザー・カードの取り付けを行うには、このセクションの説明に従ってください。

S002
disconnect all power
注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • コンポーネントが入っている帯電防止パッケージをサーバーの塗装されていない金属面に接触させてから、コンポーネントをパッケージから取り出し、帯電防止面の上に置きます。

手順

PCIe ライザーを取り付けます。
  1. PCIe ライザー・カードを拡張キットのコネクターの位置に合わせて、まっすぐ慎重に、しっかりとはまるまで溝に押し込みます。
  2. 3 本のねじを締めて、PCIe ライザー・カードを固定します。

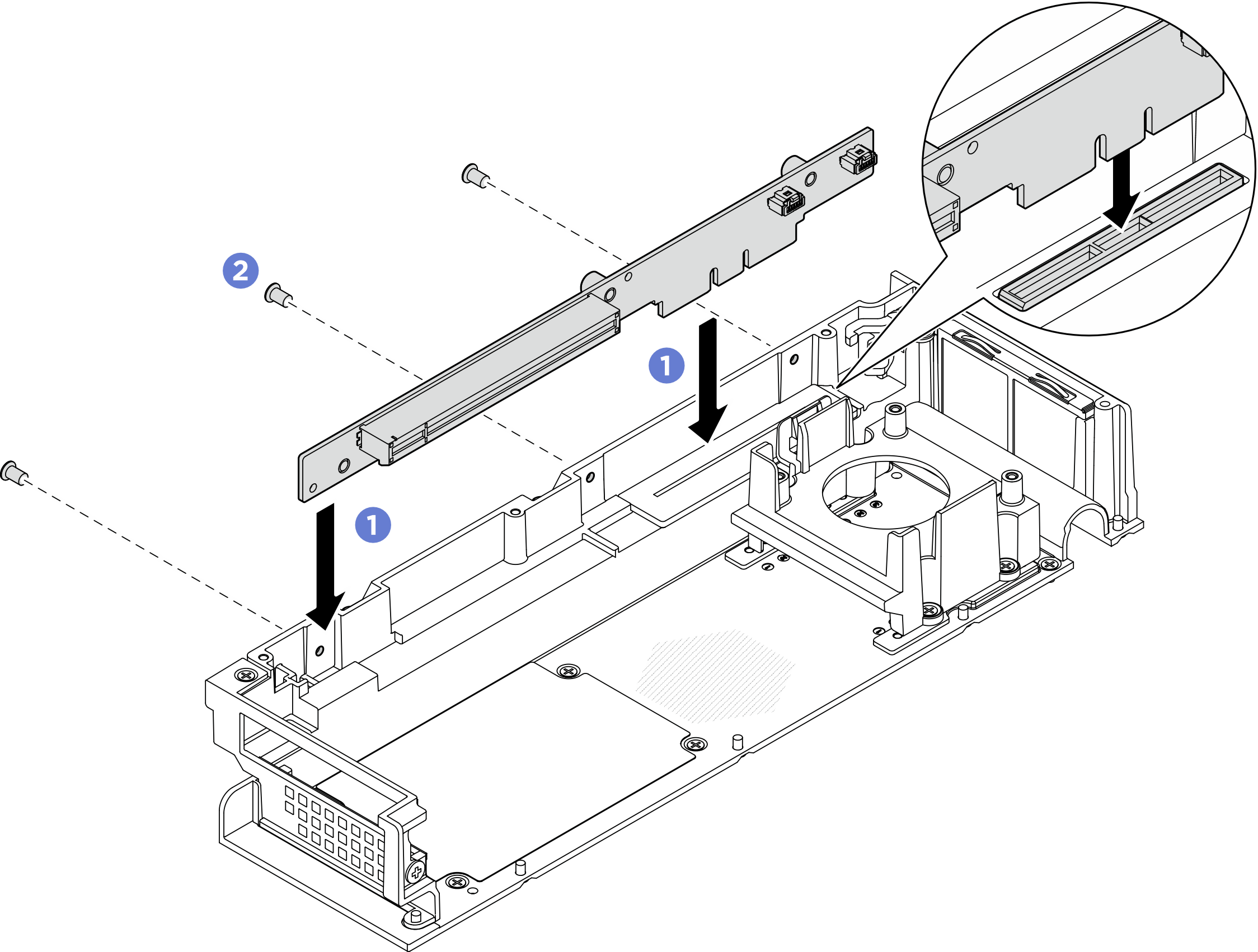

    図 1. PCIe ライザー・カードの取り付け

完了したら

  1. PCIe アダプターを PCIe スロットに取り付けます。PCIe アダプターの取り付けを参照してください。
  2. 拡張トップ・カバーを取り付けます。拡張トップ・カバーの取り付けを参照してください。
  3. ノードに拡張キットを取り付けます。拡張キットの取り付けを参照してください。
  4. 部品交換を完了します。部品交換の完了を参照してください。
