PCIe-Adapterkarte installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um den PCIe-Adapterkarte zu installieren.

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

Installieren Sie die PCIe-Adapterkarte.
  1. Richten Sie die PCIe-Adapterkarte am Anschluss des Erweiterungssatzes aus. Drücken Sie die PCIe-Adapterkarte dann vorsichtig und gerade in den Steckplatz, bis sie fest sitzt.
  2. Ziehen Sie die drei Schrauben an, um die PCIe-Adapterkarte zu befestigen.

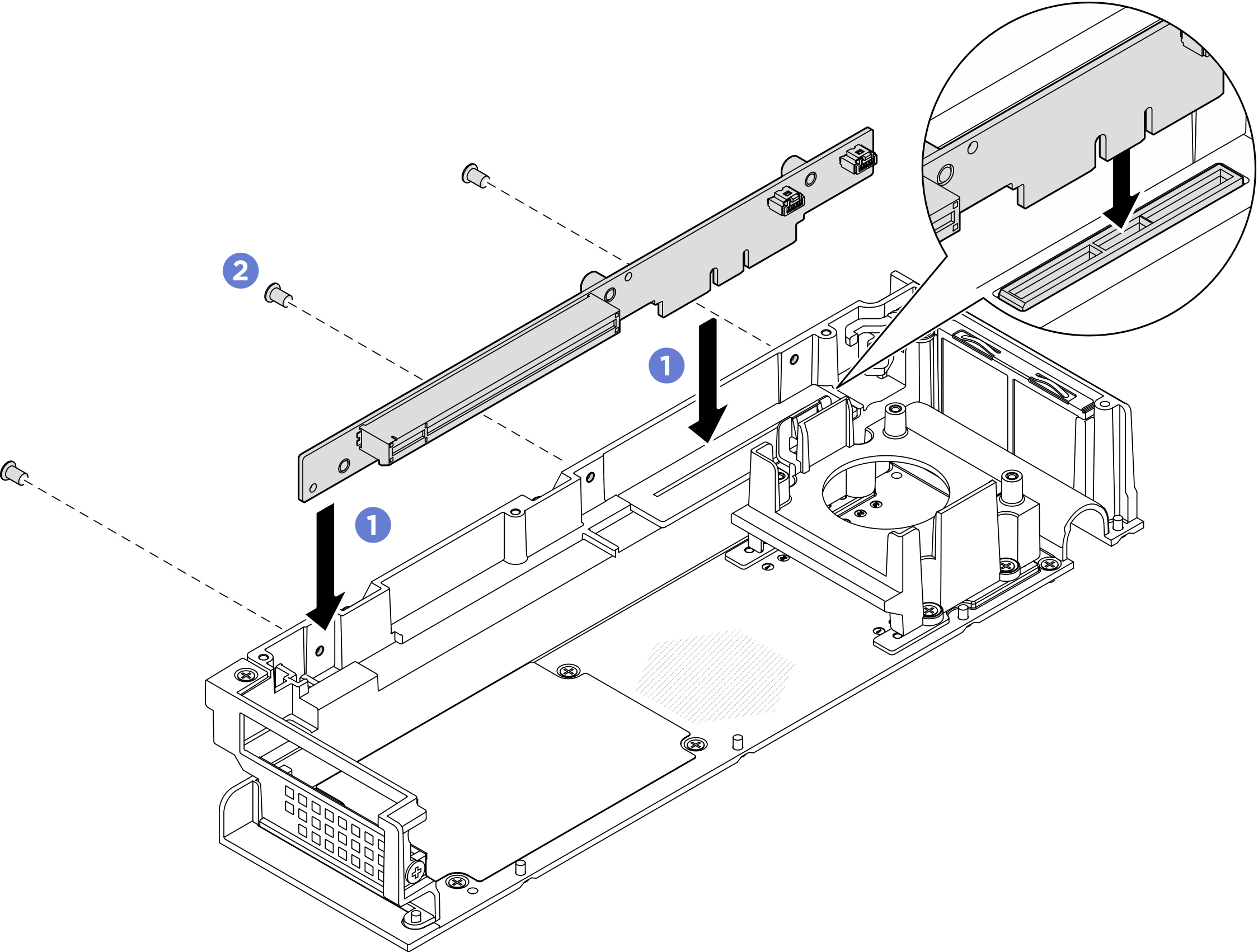

    Abbildung 1. Installieren der PCIe-Adapterkarte

Nach dieser Aufgabe

  1. Installieren Sie den PCIe-Adapter im PCIe-Steckplatz. Siehe PCIe-Adapter installieren.
  2. Installieren Sie die obere Abdeckung der Erweiterung. Siehe Obere Abdeckung der Erweiterung installieren.
  3. Installieren Sie den Erweiterungssatz am Knoten. Siehe Erweiterungssatz installieren.
  4. Schließen Sie den Austausch der Komponenten ab. Siehe Austausch von Komponenten abschließen.
