Installation de la carte mezzanine PCIe
Suivez les instructions de cette section pour installer la carte mezzanine PCIe.
S002
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
À propos de cette tâche
Avertissement
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez l’emballage anti-statique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface antistatique.
Procédure
Installez la carte mezzanine PCIe.
Alignez la carte mezzanine PCIe sur le connecteur du kit d’extension, puis appuyez avec précaution sur la carte mezzanine PCIe pour l’insérer dans l’emplacement jusqu’à ce qu’elle soit solidement fixée.

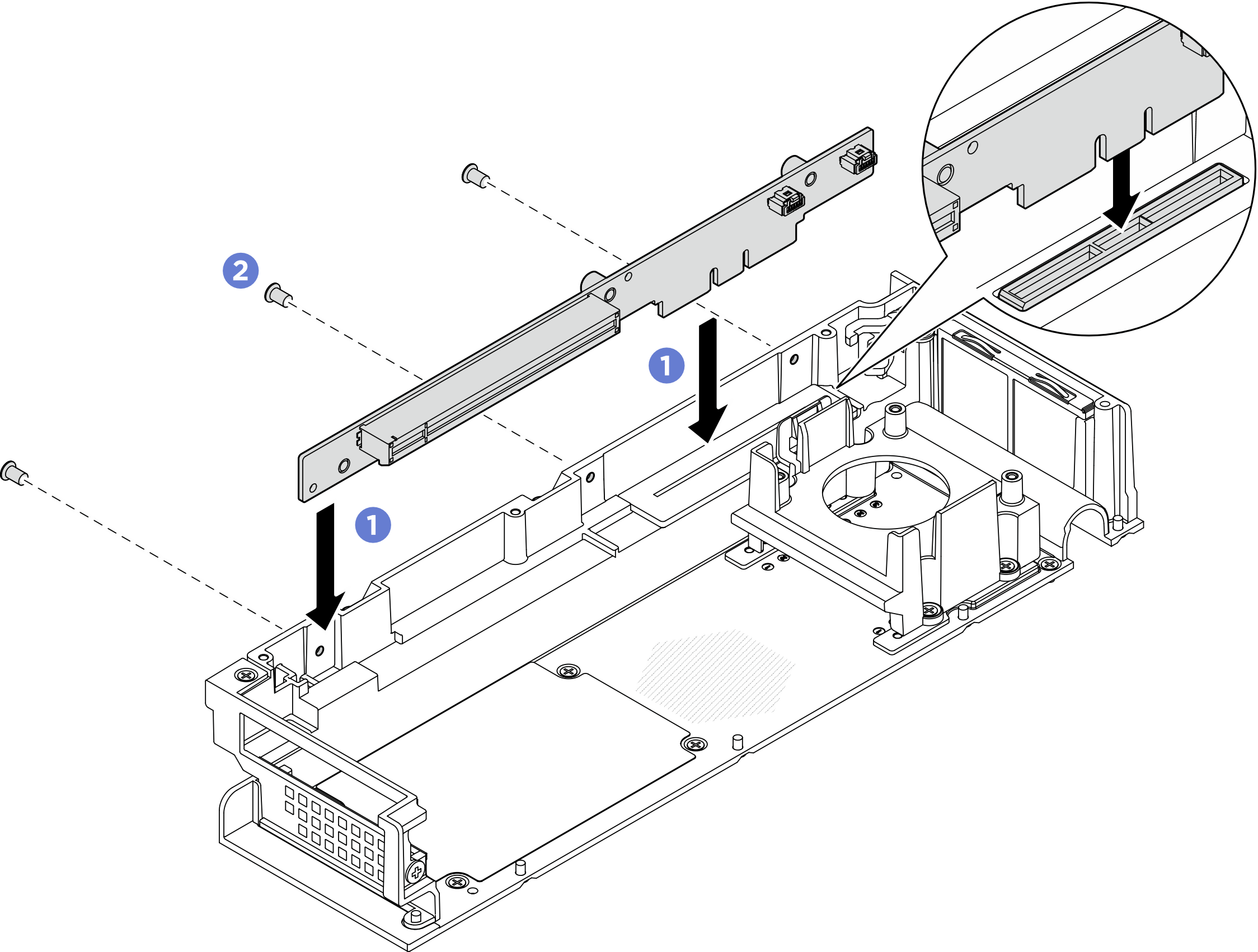

Serrez les trois vis pour fixer la carte mezzanine PCIe.Figure 1. Installation de la carte mezzanine PCIe
Après avoir terminé
- Installez l’adaptateur PCIe dans l’emplacement PCIe. Voir Installation de l’adaptateur PCIe.
- Installez le carter supérieur d’extension. Voir Installation du carter supérieur d’extension.
- Installez le kit d’extension sur le nœud. Voir Installation du kit d’extension.
- Terminez de remplacer les composants. Voir Fin du remplacement des composants.
