PCIe 라이저 카드 설치

이 섹션의 지침에 따라 PCIe 라이저 카드를 설치하십시오.

S002
disconnect all power
경고
장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.

절차

PCIe 라이저 카드를 설치하십시오.
  1. PCIe 라이저 카드를 확장 키트의 커넥터에 맞춰 정렬한 다음, PCIe 라이저 카드가 제대로 장착될 때까지 조심스럽게 눌러서 슬롯에 똑바로 끼우십시오.
  2. 나사 3개를 조여 PCIe 라이저 카드를 고정하십시오.

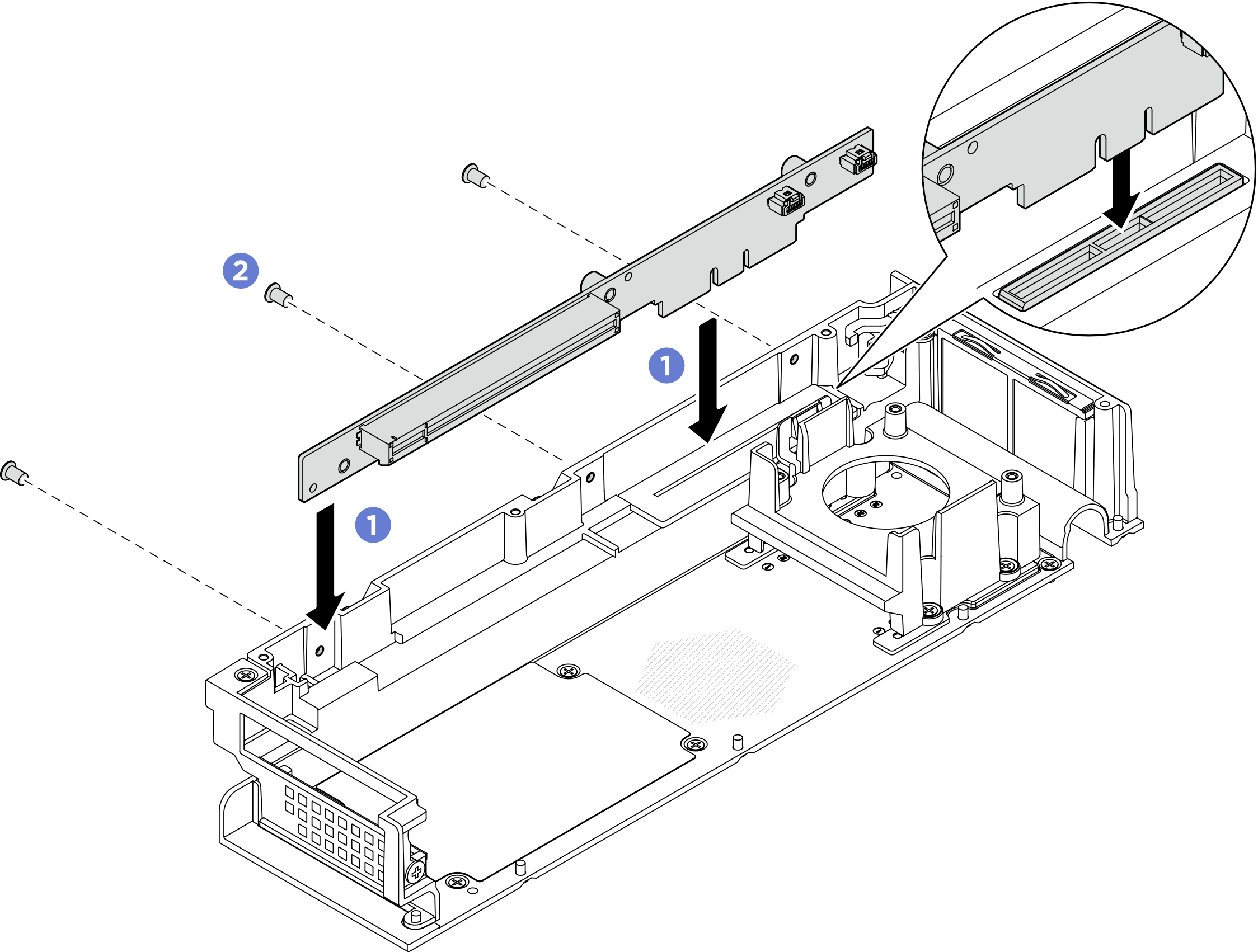

    그림 1. PCIe 라이저 카드 설치

완료한 후

  1. PCIe 슬롯에 PCIe 어댑터를 설치하십시오. PCIe 어댑터 설치의 내용을 참조하십시오.
  2. 확장 윗면 덮개를 설치합니다. 확장 윗면 덮개 설치의 내용을 참조하십시오.
  3. 확장 키트를 노드에 설치합니다. 확장 키트 설치의 내용을 참조하십시오.
  4. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
