PCIe 라이저 카드 제거

이 섹션의 지침에 따라 PCIe 라이저 카드를 제거하십시오.

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

이 작업 정보

절차

1. 이 작업을 준비하십시오.
   1. 노드에서 확장 키트를 제거합니다. 확장 키트 제거의 내용을 참조하십시오.
   2. 확장 윗면 덮개를 제거하십시오. 확장 윗면 덮개 제거의 내용을 참조하십시오.
   3. PCIe 슬롯에서 PCIe 어댑터를 제거합니다. PCIe 어댑터 제거의 내용을 참조하십시오.
2. 해당하는 경우 라이저 카드에서 모든 케이블의 연결을 해제하십시오.
   주

   이 절차는 이더넷 어댑터와 함께 설치된 PCIe 확장 키트에만 적용됩니다.
3. PCIe 라이저 카드를 제거하십시오.
   1. PCIe 확장 키트의 측면에 있는 나사 3개를 제거하십시오.
   2. 라이저 카드의 가장자리를 잡고 PCIe 확장 키트에서 제거하십시오.

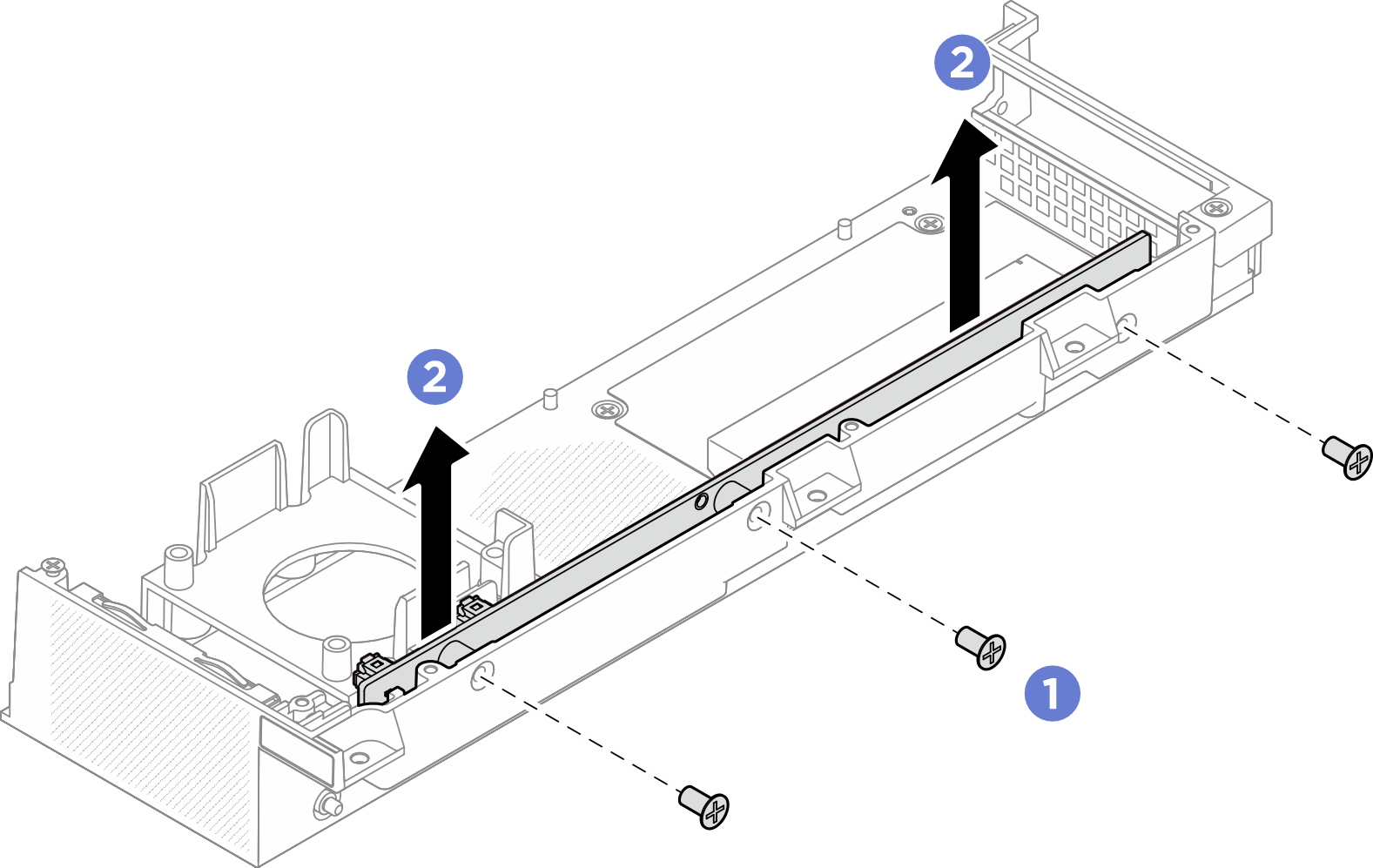

      그림 1. PCIe 라이저 카드 제거
