Instalar a placa riser PCIe
Siga as instruções nesta seção para instalar a placa riser PCIe.
S002
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Sobre esta tarefa
Atenção
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
Procedimento
Instale a placa riser PCIe.
Alinhe a placa riser PCIe com o conector no kit de expansão; em seguida, pressione com cuidado a placa riser PCIe diretamente no slot até que ela esteja presa com firmeza.

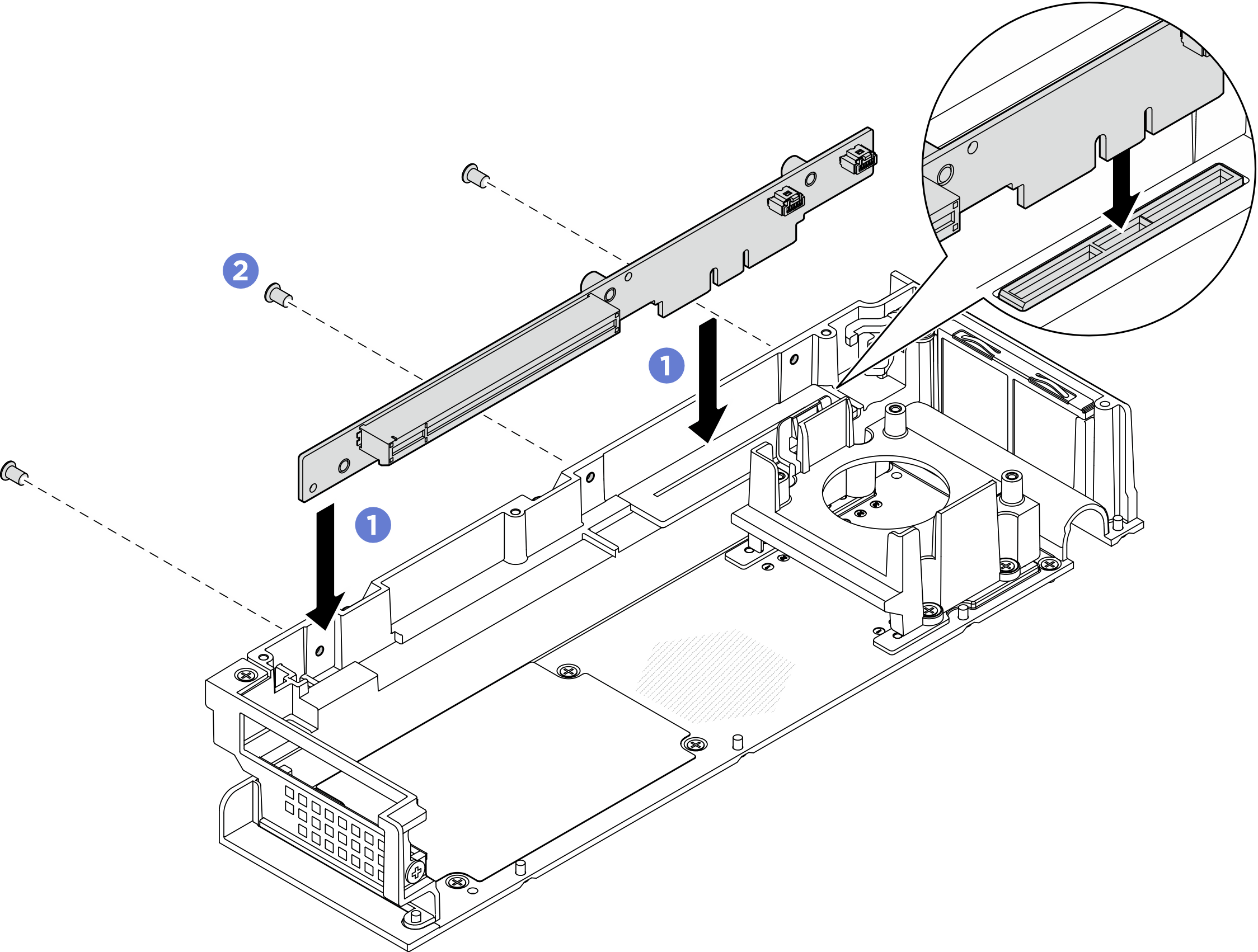

Aperte os três parafusos para prender a placa riser PCIe.Figura 1. Instalando a placa riser PCIe
Depois de concluir
- Instale o adaptador PCIe no slot PCIe. Consulte Instalar o adaptador PCIe.
- Instale a tampa superior de expansão. Consulte Instalar a tampa superior de expansão.
- Instale o kit de expansão no nó. Consulte Instalar o kit de expansão.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
