ติดตั้งการ์ดตัวยก PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งการ์ดตัวยก PCIe

S002
disconnect all power
ข้อควรระวัง
ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต

ขั้นตอน

ติดตั้งการ์ดตัวยก PCIe
  1. จัดตำแหน่งของการ์ดตัวยก PCIe ให้ตรงกับขั้วต่อบนชุดขยาย จากนั้น ค่อยๆ กดการ์ดตัวยก PCIe ลงไปในช่องเสียบตรงๆ จนกว่าจะเข้าที่แน่นดี
  2. ขันสกรูทั้งสามตัวเพื่อยึดการ์ดตัวยก PCIe

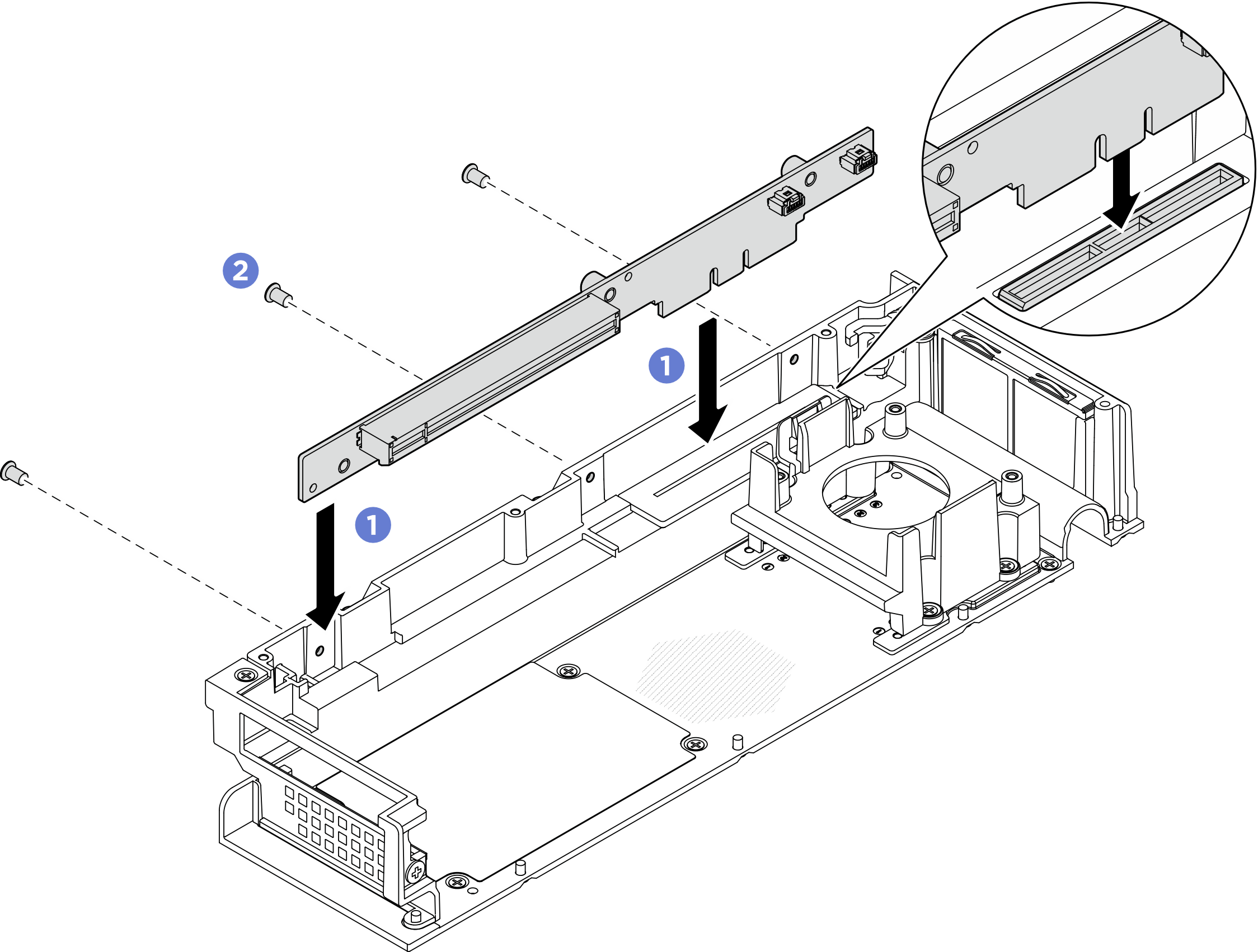

    รูปที่ 1. การติดตั้งการ์ดตัวยก PCIe

หลังจากดำเนินการเสร็จ

  1. ติดตั้งอะแดปเตอร์ PCIe เข้ากับช่องเสียบ PCIe ดู ติดตั้งอะแดปเตอร์ PCIe
  2. ติดตั้งฝาครอบด้านบนส่วนขยาย ดู ติดตั้งฝาครอบด้านบนส่วนขยาย
  3. ติดตั้งชุดขยายลงในโหนด ดู ติดตั้งชุดขยาย
  4. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
