安装 PCIe 转接卡

按照本节中的说明安装 PCIe 转接卡。

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 以装有组件的防静电包装接触服务器上任何未上漆的金属表面；然后从包装中取出组件，并将其放置在防静电平面上。

过程

安装 PCIe 转接卡。
  1. 将 PCIe 转接卡与扩展套件上的接口对齐，然后轻轻将 PCIe 转接卡垂直插入插槽，直至稳固就位。
  2. 拧紧三颗螺钉以固定 PCIe 转接卡。

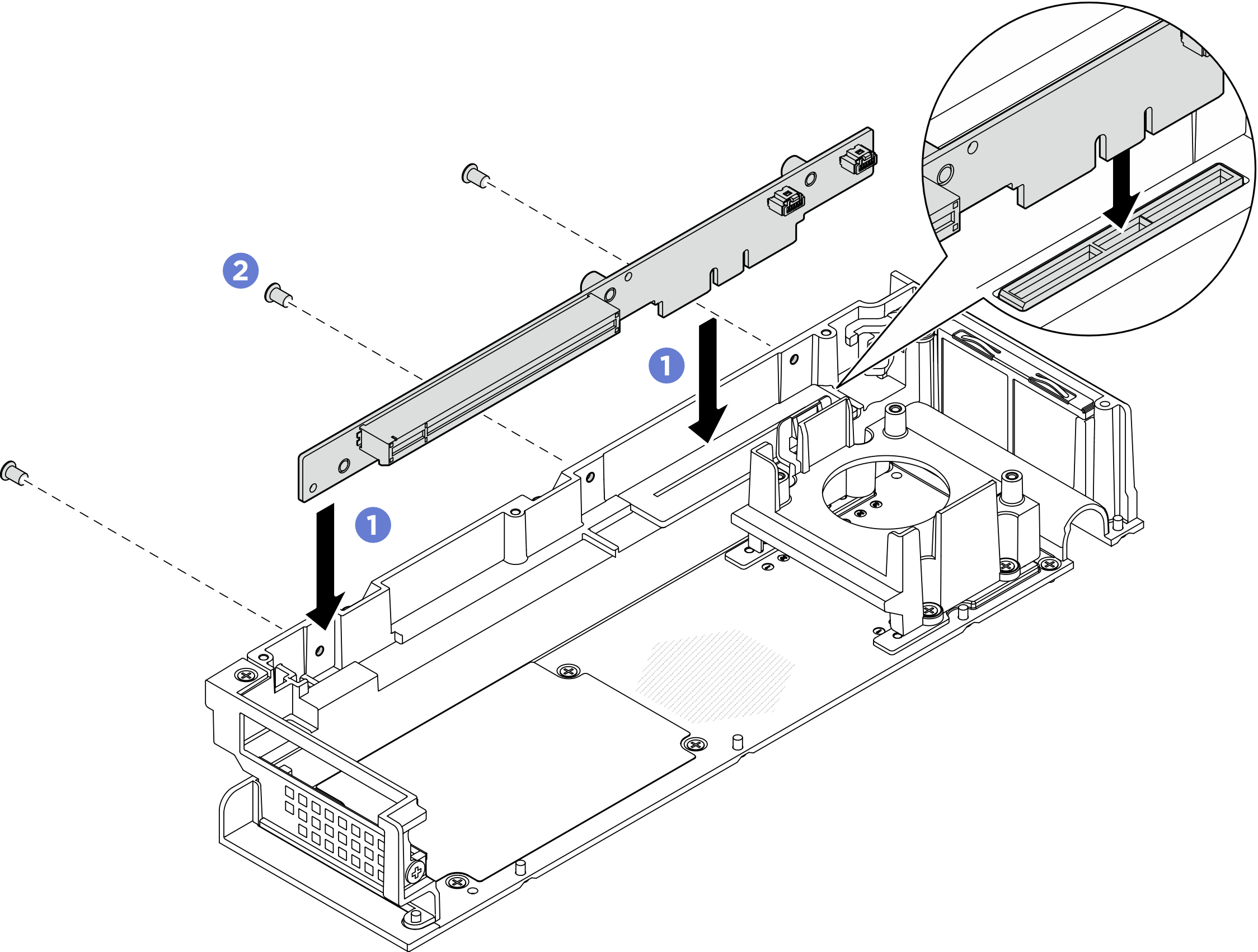

    图 1. 安装 PCIe 转接卡

完成之后

  1. 将 PCIe 适配器安装到 PCIe 插槽中。请参阅安装 PCIe 适配器。
  2. 安装扩展套件顶盖。请参阅安装扩展套件顶盖。
  3. 将扩展套件安装到节点中。请参阅安装扩展套件。
  4. 完成部件更换。请参阅完成部件更换。

演示视频

在 YouTube 上观看操作过程
