Установка платы-адаптера Riser PCIe
В этом разделе приведены инструкции по установке платы-адаптера Riser PCIe.
S002
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Об этой задаче
Внимание
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.
Процедура
Установите плату-адаптер Riser PCIe.
Совместите плату-адаптер Riser PCIe с разъемом на комплекте расширения; затем аккуратно вставьте плату-адаптер Riser PCIe прямо в гнездо, чтобы она плотно встала на место.

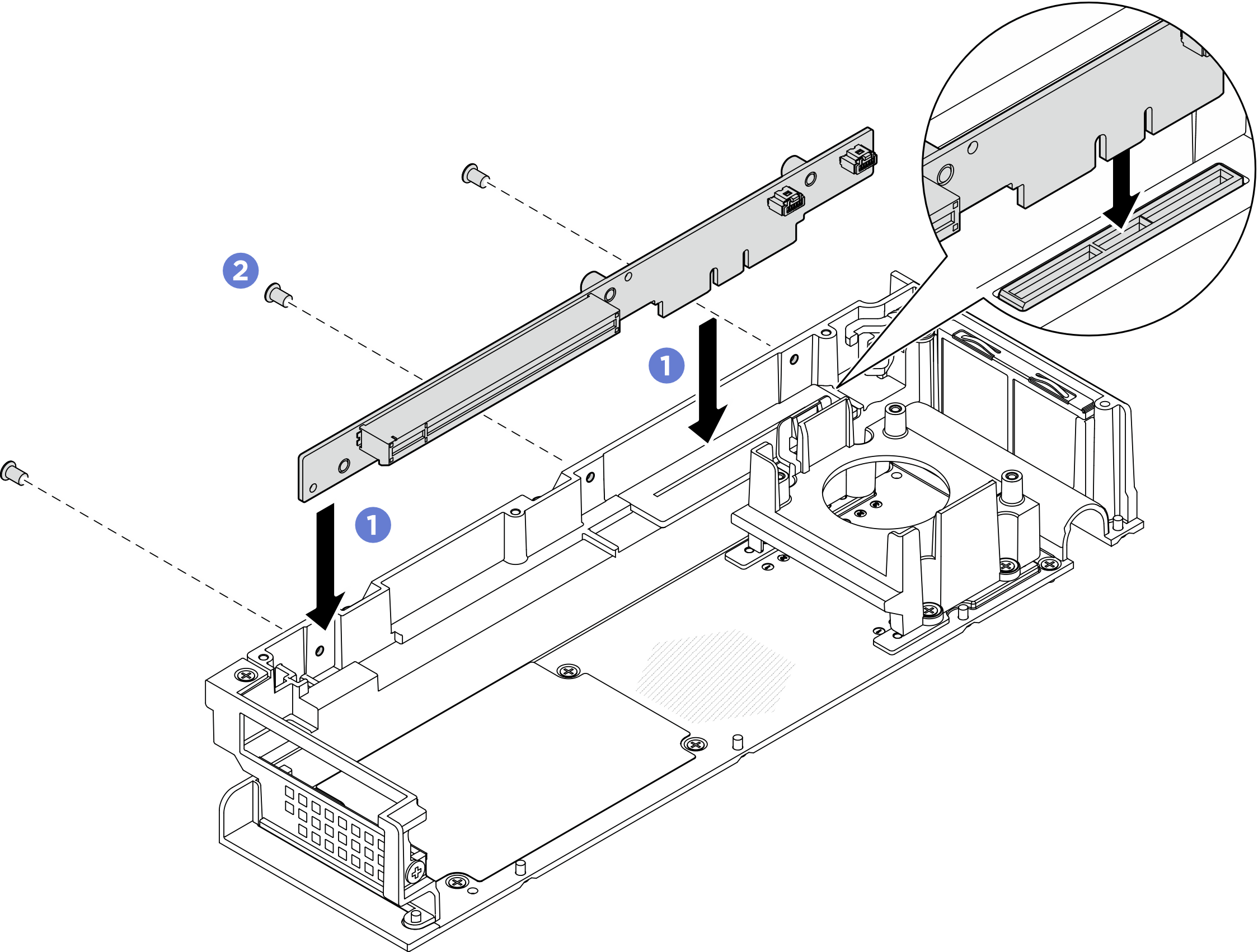

Зафиксируйте плату-адаптер Riser PCIe тремя винтами.Рис. 1. Установка платы-адаптера Riser PCIe
После завершения
- Установите адаптер PCIe в гнездо PCIe. См. раздел Установка адаптера PCIe.
- Установите верхний кожух комплекта расширения. См. раздел Установка верхнего кожуха комплекта расширения.
- Установите комплект расширения в узел. См. раздел Установка комплекта расширения.
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
