安裝 PCIe 擴充卡

請依照本節中的指示安裝 PCIe 擴充卡。

S002
disconnect all power
注意
裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

程序

安裝 PCIe 擴充卡。
  1. 將 PCIe 擴充卡對齊擴充套件上的接頭，然後小心地將 PCIe 擴充卡直接壓入插槽，直到其固定到位。
  2. 鎖緊三顆螺絲以固定 PCIe 擴充卡。

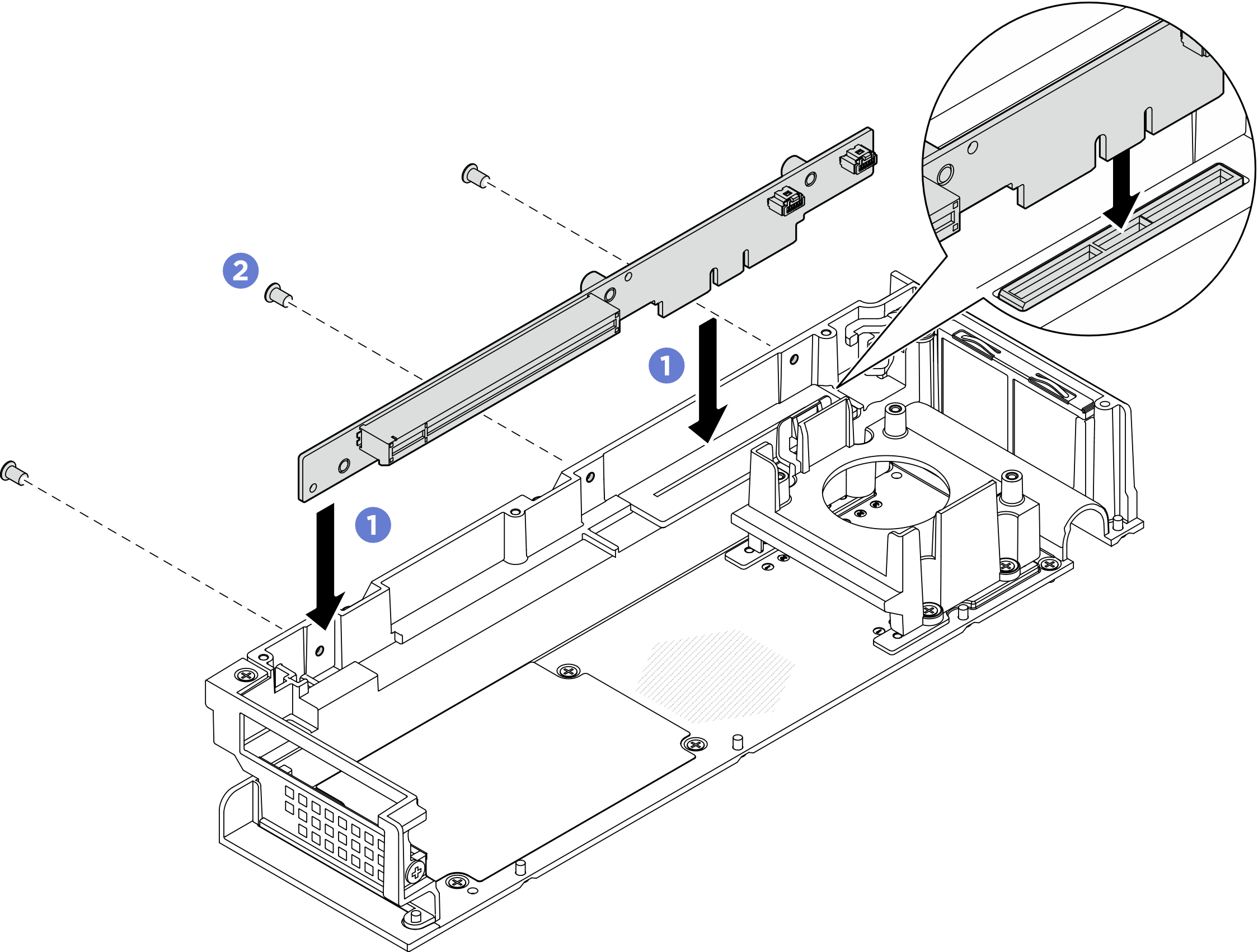

    圖 1. 安裝 PCIe 擴充卡

在您完成之後

  1. 將 PCIe 配接卡安裝到 PCIe 插槽。請參閱安裝 PCIe 配接卡。
  2. 安裝擴充上蓋。請參閱安裝擴充上蓋。
  3. 將擴充套件安裝到節點。請參閱安裝擴充套件。
  4. 完成零件更換。請參閱完成零件更換。
