ブリッジ・ボードの取り外し

このセクションの手順に従って、ブリッジ・ボードを取り外します。

このタスクについて

潜在的な危険を回避するために、安全情報を読んで従ってください。

  • S002
    disconnect all power
    注意
    装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
重要

手順

  1. このタスクの準備をします。
    1. 該当する場合、トップ・カバーを固定しているロック・デバイス (ケンジントン・ロックなど) をロック解除または取り外した後、トップ・カバーを取り外します (トップ・カバーの取り外しを参照)。
    2. すべてのドライブ・ケーブルをシステム・ボードから取り外した後、ドライブ・ケージをノードから取り外します (ドライブ・ケージの取り外しを参照)。
    3. フロント・オペレーター・アセンブリーをノードから取り外した後、システム・ボードからケーブルを切り離します (前面オペレーター・アセンブリーの取り外しを参照)。

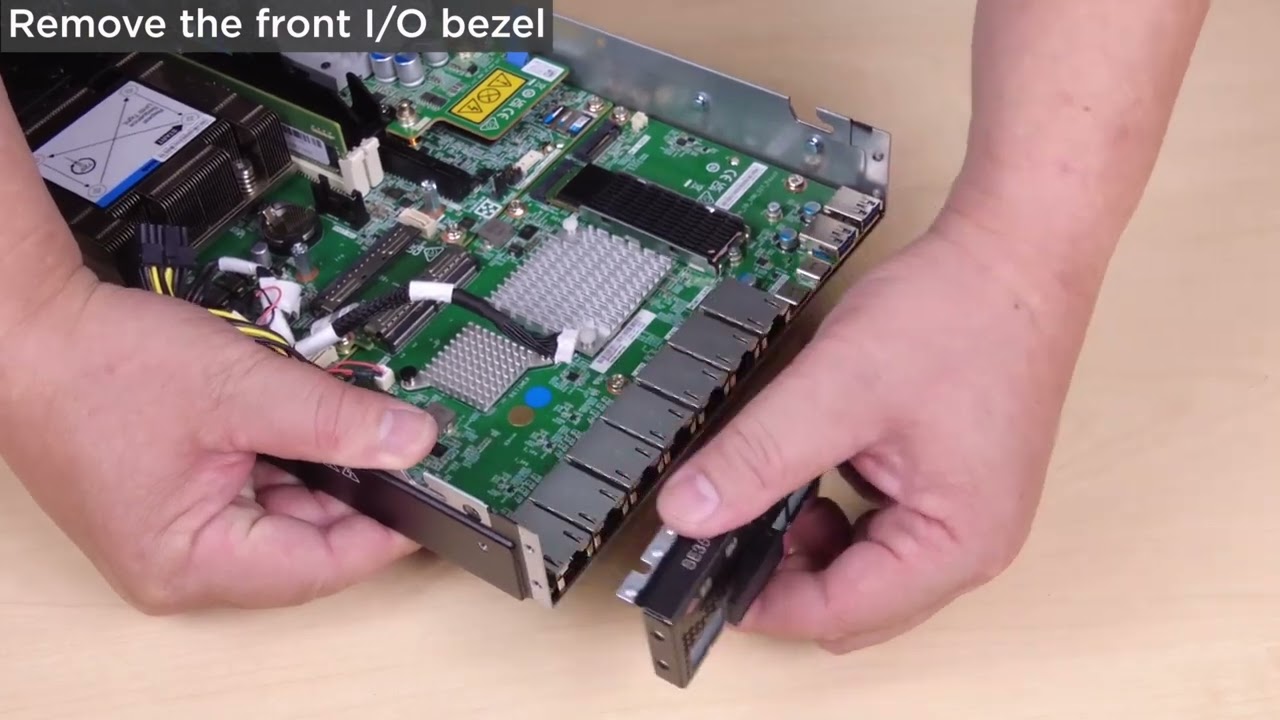

    4. 前面 I/O ベゼルを取り外します (前面 I/O ベゼルの取り外しを参照)。
    5. I/O モジュール・ボードを取り外します システム・ボードからケーブルを切り離します (I/O モジュール・ボードの取り外しを参照)。
  2. ブリッジ・ボードを固定している 2 本のねじを取り外します。
    図 1. ブリッジ・ボードのねじの取り外し
    Removing the bridge board screws
  3. ブリッジ・ボードをノードの前面方向に少し引いて取り外します。
    図 2. ブリッジ・ボードの取り外し
    Removing the bridge board

　

このタスクの完了後

  • 交換用ユニットを取り付けます (ブリッジ・ボードの取り付け を参照)。
  • コンポーネントの返却を求められた場合は、すべての梱包上の指示に従い、部品がお手元に届いたときの配送用梱包材がある場合は、それを使用してください。

　

デモ・ビデオ

YouTube の手順を参照してください。
