Kabelmodul für Sicherheitsfrontblende installieren

Mithilfe der Informationen in diesem Abschnitt können Sie das Kabelmodul für die Sicherheitsfrontblende installieren. Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind.

Zu dieser Aufgabe

Anmerkung
Wenn Sie das Kabelmodul für die Sicherheitsfrontblende erstmals installieren, entfernen Sie vorher die Kabelmodul-Abdeckblende der Sicherheitsfrontblende. Die Vorgehensweise zum Entfernen der Abdeckblende ist dieselbe wie beim Entfernen des Kabelmoduls. Siehe Kabelmodul für Sicherheitsfrontblende entfernen.

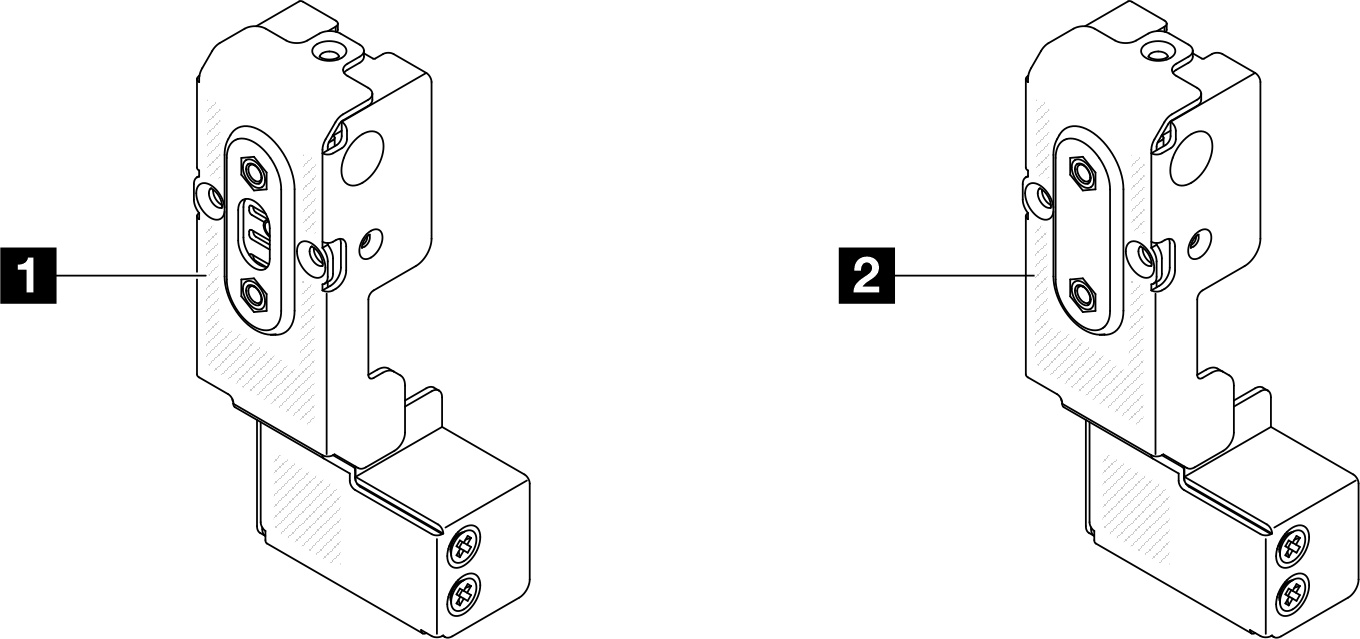

1 Kabelmodul der Sicherheitsfrontblende2 Kabelmodul-Abdeckblende der Sicherheitsfrontblende

Vorgehensweise

  1. Setzen Sie das Kabelmodul der Sicherheitsfrontblende in den Steckplatz im Gehäuse ein. Stellen Sie sicher, dass das Modul fest sitzt.
  2. Befestigen Sie das Kabelmodul für die Sicherheitsfrontblende wie dargestellt mit drei Schrauben.
    Achtung
    Das Entfernen und Installieren dieser Komponente erfordert qualifizierte Kundendiensttechniker, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren.
    Abbildung 1. Installieren des Kabelmoduls für die Sicherheitsfrontblende

Nach Abschluss dieser Aufgabe

Schließen Sie dann den Austausch von Komponenten ab (siehe Austausch von Komponenten abschließen).

Sehen Sie sich das Verfahren auf YouTube an.
