安装安全挡板线缆模块

请参阅本主题了解如何安装安全挡板线缆模块。此任务的操作必须由经过 Lenovo 服务机构认证的训练有素的技术人员完成。

关于本任务

首次安装安全挡板线缆模块时,请先卸下安全挡板线缆模块填充件。填充件的拆卸过程与线缆模块的拆卸过程相同。请参阅卸下安全挡板线缆模块

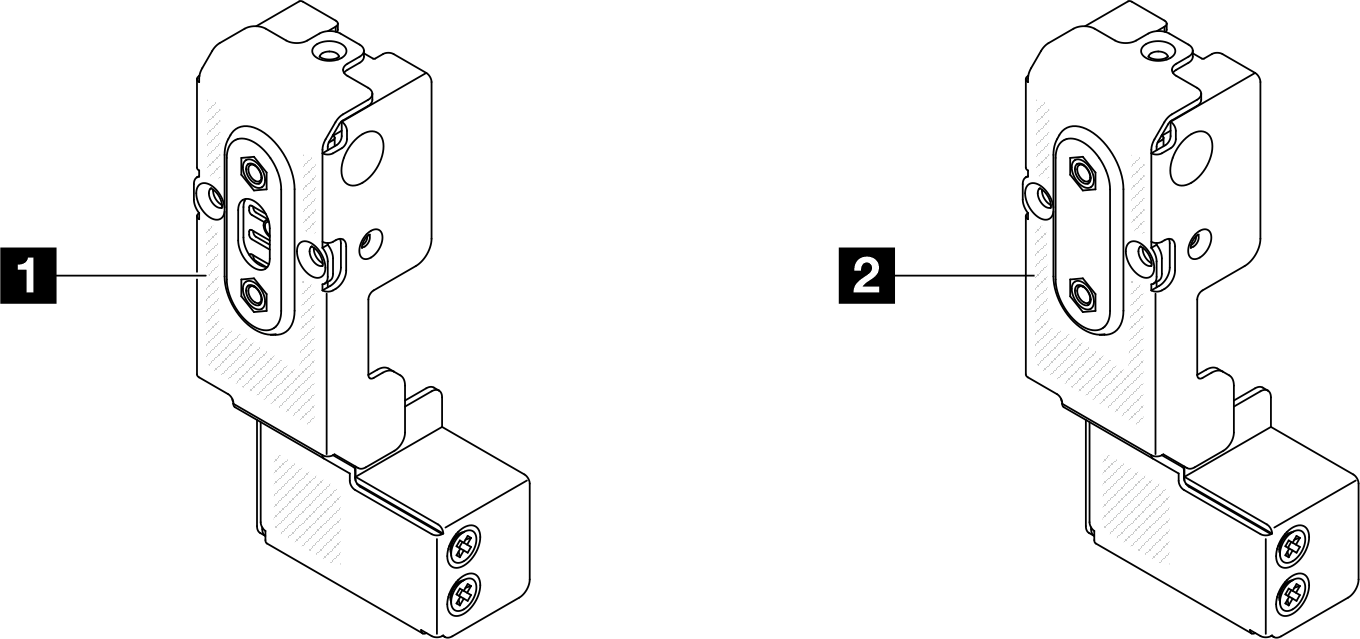

1 安全挡板线缆模块2 安全挡板线缆模块填充件

过程

  1. 将安全挡板线缆模块插入机箱上的插槽。确保模块牢固就位。
  2. 如图所示,用三颗螺钉固定安全挡板线缆模块。
    注意
    此组件的拆卸和安装需要经过 Lenovo 服务机构认证的训练有素的技术人员来完成。如果没有经过相关培训或不具备相应资质,请勿尝试拆卸或安装此组件。
    图 1. 安装安全挡板线缆模块

完成本任务之后

继续完成部件更换(请参阅完成部件更换)。
