Installazione del modulo del cavo della mascherina di sicurezza

Consultare questo argomento per informazioni su come installare il modulo del cavo della mascherina di sicurezza. Questa attività deve essere eseguita da tecnici qualificati certificati dall'assistenza Lenovo.

Informazioni su questa attività

Nota
Quando si installa il modulo del cavo della mascherina di sicurezza per la prima volta, rimuovere dapprima l'elemento di riempimento per il modulo del cavo della mascherina di sicurezza. La procedura di rimozione dell'elemento di riempimento è la stessa del modulo del cavo. Vedere Rimozione del modulo del cavo della mascherina di sicurezza.

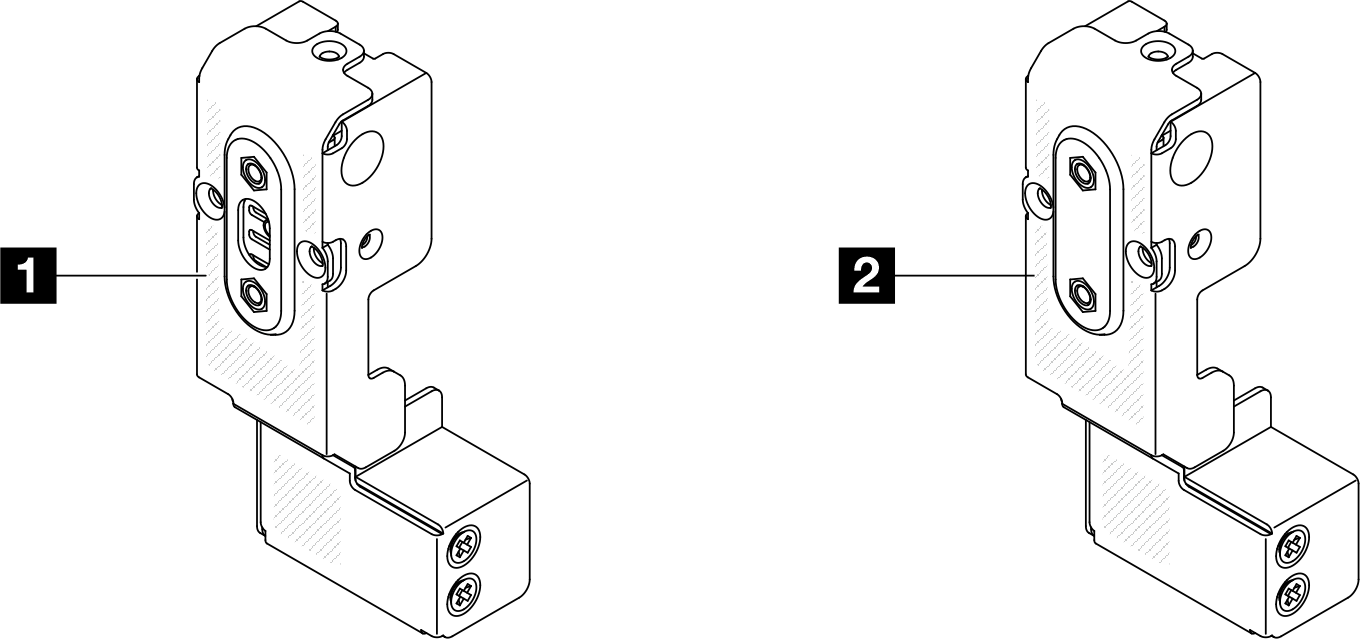

1 Modulo del cavo della mascherina di sicurezza2 Elemento di riempimento per il modulo del cavo della mascherina di sicurezza

Procedura

  1. Inserire il modulo del cavo della mascherina di sicurezza nello slot sullo chassis. Assicurarsi che il modulo sia saldamente inserito in posizione.
  2. Fissare il modulo del cavo della mascherina di sicurezza utilizzando tre viti, come illustrato.
    Attenzione
    La rimozione e l'installazione di questo componente devono essere effettuate da tecnici qualificati certificati dall'assistenza Lenovo. Non tentare di rimuoverlo o installarlo senza una formazione e una qualifica adeguate.
    Figura 1. Installazione del modulo del cavo della mascherina di sicurezza

Una volta completata questa attività

Procedere per completare la sostituzione dei componenti (vedere Completamento delle operazioni di sostituzione dei componenti).

Guardare la procedura su YouTube
