Instalar o módulo do cabo do painel de segurança

Consulte este tópico para saber como instalar o módulo do cabo do painel de segurança. A operação desta tarefa deve ser feita por técnicos treinados e certificados pelo Serviço Lenovo.

Sobre esta tarefa

Nota

Ao instalar o módulo de cabos do painel de segurança pela primeira vez, remova com antecedência o preenchimento do módulo de cabos do painel de segurança. O procedimento de remoção do preenchimento é o mesmo que o de remoção do módulo de cabos. Consulte Remover o módulo do cabo do painel de segurança.

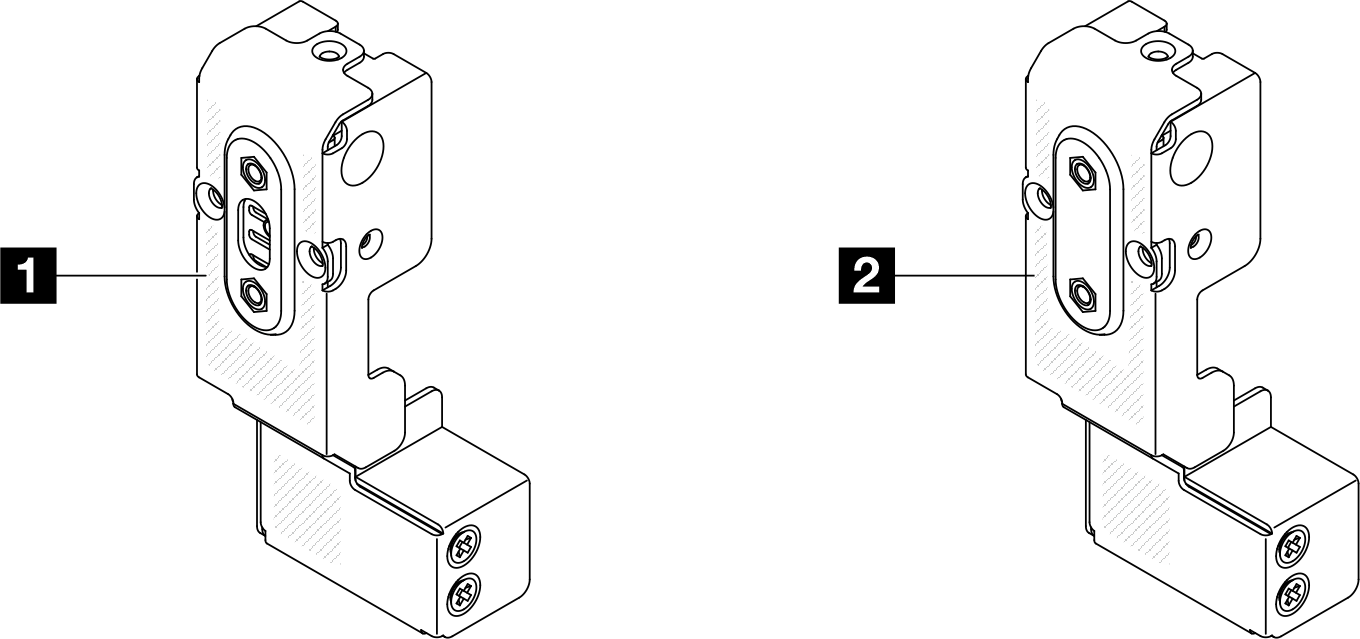

1 Módulo de cabos do painel de segurança

2 Preenchimento do módulo de cabos do painel de segurança

Procedimento

1. Insira o módulo do cabo do painel de segurança no slot no chassi. Certifique-se de que o módulo esteja encaixado com firmeza no lugar.
2. Prenda o módulo do cabo do painel de segurança com três parafusos, conforme ilustrado.
   Atenção

   A remoção e instalação deste componente requer técnicos treinados e certificados pelo Serviço Lenovo. Não tente removê-lo ou instalá-lo sem treinamento e qualificação adequados.

   Figura 1. Instalando o módulo do cabo do painel de segurança
