Установка модуля кабелей защитной панели

В этом разделе представлены сведения по установке модуля кабелей защитной панели. Эта задача должна выполняться квалифицированными специалистами, сертифицированными службой Lenovo.

Об этой задаче

Прим.

При первой установке модуля кабеля защитной панели необходимо предварительно снять заглушку модуля кабеля защитной панели. Процедура снятия заглушки аналогична процедуре снятия кабельного модуля. См. раздел Снятие модуля кабелей защитной панели.

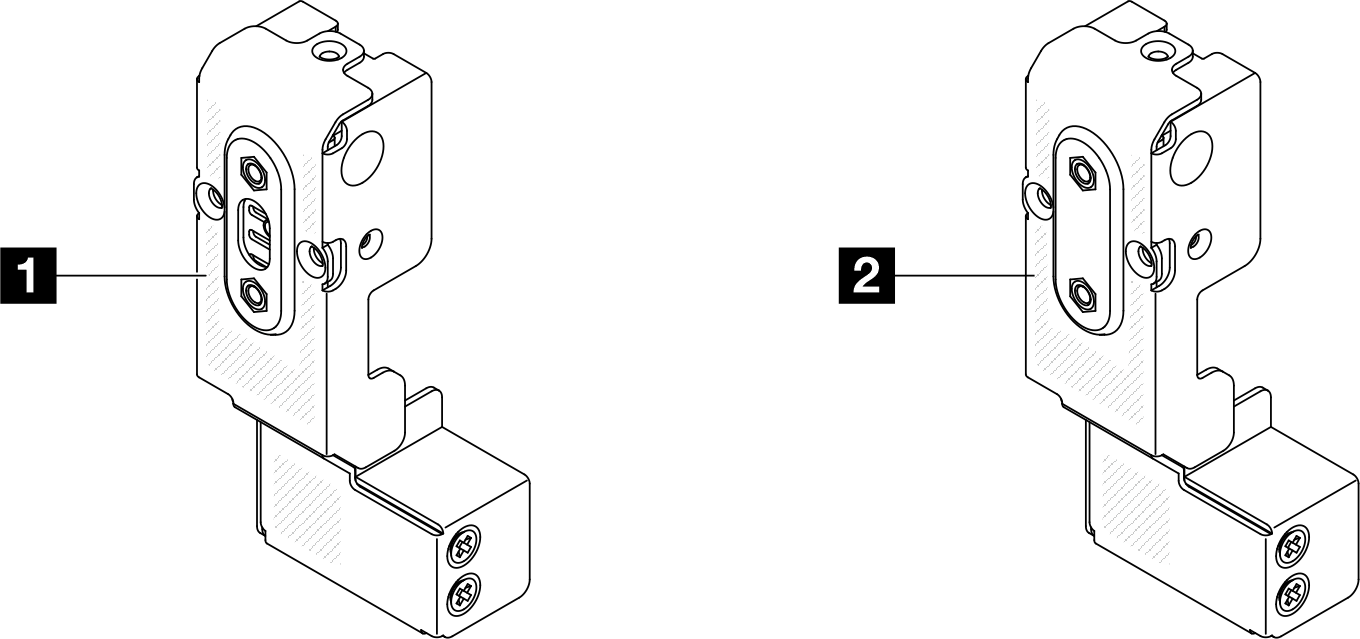

1 Модуль кабелей защитной панели

2 Заглушка модуля кабелей защитной панели

Процедура

1. Вставьте модуль кабелей защитной панели в слот на корпусе. Убедитесь в том, что модуль надежно установлен на место.
2. Зафиксируйте модуль кабелей защитной панели тремя винтами, как показано на рисунке.
   Внимание

   Снятие и установка этого компонента должны выполняться квалифицированными специалистами, сертифицированными службой Lenovo. Не пытайтесь снять или установить его, если у вас нет соответствующей квалификации или вы не прошли соответствующее обучение.

   Рис. 1. Установка модуля кабелей защитной панели
