セキュリティー・ベゼル・ケーブル・モジュールの取り付け

セキュリティー・ベゼル・ケーブル・モジュールの取り付け方法については、このトピックを参照してください。このタスクの実行は、Lenovo サービスによって認定済みのトレーニングを受けた技術員が行う必要があります。

このタスクについて

セキュリティー・ベゼル・ケーブル・モジュールを初めて取り付ける場合は、事前にセキュリティー・ベゼル・ケーブル・モジュールのフィラーを取り外してください。フィラーの取り外し手順は、ケーブル・モジュールの取り外しと同じです。セキュリティー・ベゼル・ケーブル・モジュールの取り外しを参照してください。

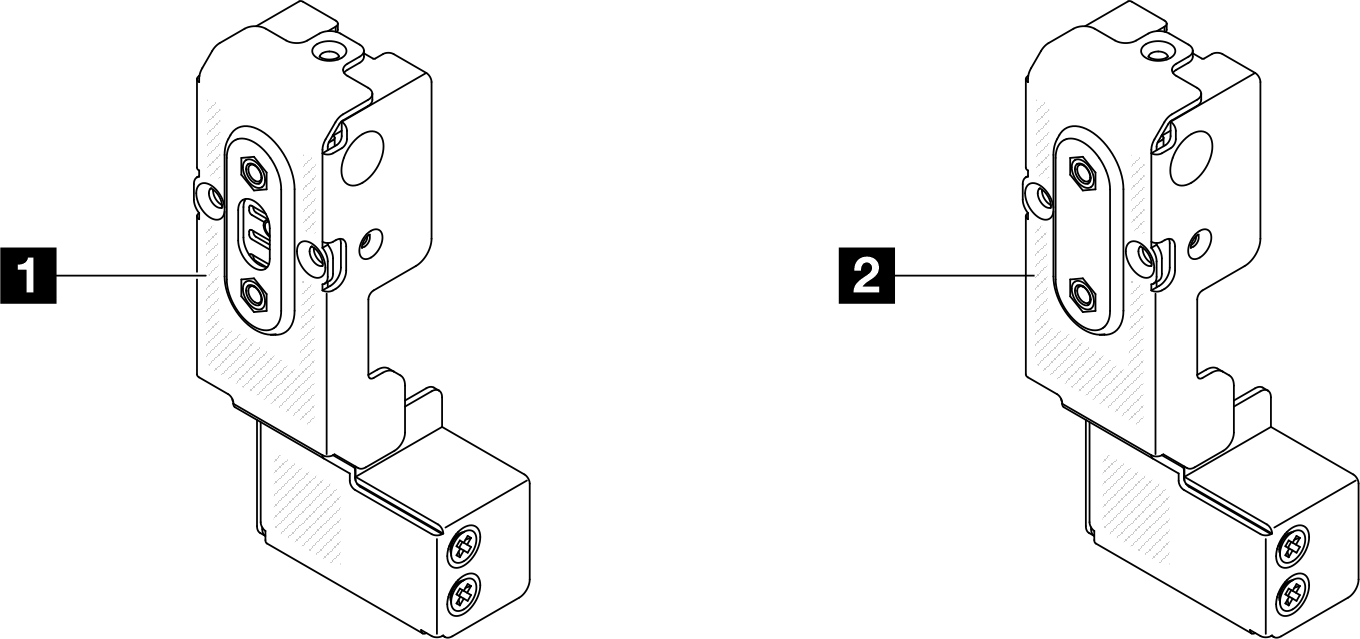

1 セキュリティー・ベゼル・ケーブル・モジュール2 セキュリティー・ベゼル・ケーブル・モジュールのフィラー

手順

  1. セキュリティー・ベゼル・ケーブル・モジュールをシャーシのスロットに挿入します。モジュールがしっかりと固定されていることを確認します。
  2. 図に示す 3 本のねじでセキュリティー・ベゼル・ケーブル・モジュールを固定します。
    重要
    このコンポーネントの取り外しと取り付けには、Lenovo サービスによって認定済みのトレーニングを受けた技術員が行う必要があります。適切なトレーニングおよび認定を受けずに取り外しまたは取り付けを行わないでください。
    図 1. セキュリティー・ベゼル・ケーブル・モジュールの取り付け

このタスクの完了後

部品交換の完了に進みます (部品交換の完了 を参照)。
