Instalación del módulo de cable del marco biselado de seguridad

Consulte este tema para aprender a instalar el módulo de cable del marco biselado de seguridad. El funcionamiento de esta tarea debe ser realizado por técnicos de servicio expertos certificados por el servicio de Lenovo.

Acerca de esta tarea

Nota
Cuando instale por primera vez el módulo de cable del marco biselado de seguridad, quite el relleno del módulo de cable del marco biselado de seguridad primero. El procedimiento de extracción del relleno es el mismo que el de extracción del módulo de cable. Consulte Extracción del módulo de cable del marco biselado de seguridad.

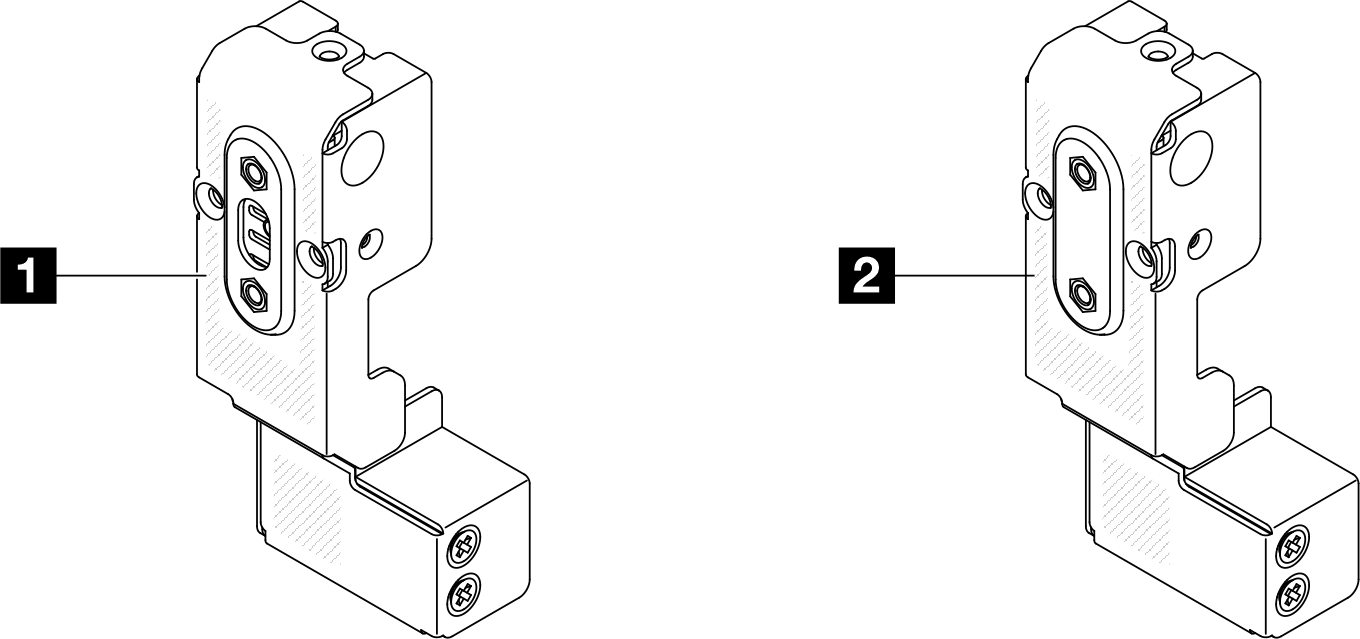

1 Módulo de cable del marco biselado de seguridad2 Relleno del módulo de cable del marco biselado de seguridad

Procedimiento

  1. Inserte el módulo de cable del marco biselado de seguridad en la ranura del chasis. Asegúrese de que el módulo esté firmemente asentado en su lugar.
  2. Fije el módulo de cable del marco biselado de seguridad con tres tornillos, como se muestra.
    Atención
    La extracción e instalación de este componente requiere técnicos expertos certificados por el servicio de Lenovo. No intente extraerlo o instalarlo sin la capacitación y calificación adecuada.
    Figura 1. Instalación del módulo de cable del marco biselado de seguridad

Una vez completada esta tarea

Proceda a completar la sustitución de piezas (consulte Completar la sustitución de piezas).

Vea el procedimiento en YouTube
