보안 베젤 케이블 모듈 설치

이 항목에서 보안 베젤 케이블 모듈을 설치하는 방법을 알아보십시오. 이 작업은 Lenovo 서비스에서 인증받은 숙련된 기술자가 수행해야 합니다.

이 작업 정보

보안 베젤 케이블 모듈을 처음 설치하는 경우 먼저 보안 베젤 케이블 모듈 필러를 제거하십시오. 필러 제거 절차는 케이블 모듈 제거와 동일합니다. 보안 베젤 케이블 모듈 제거의 내용을 참조하십시오.

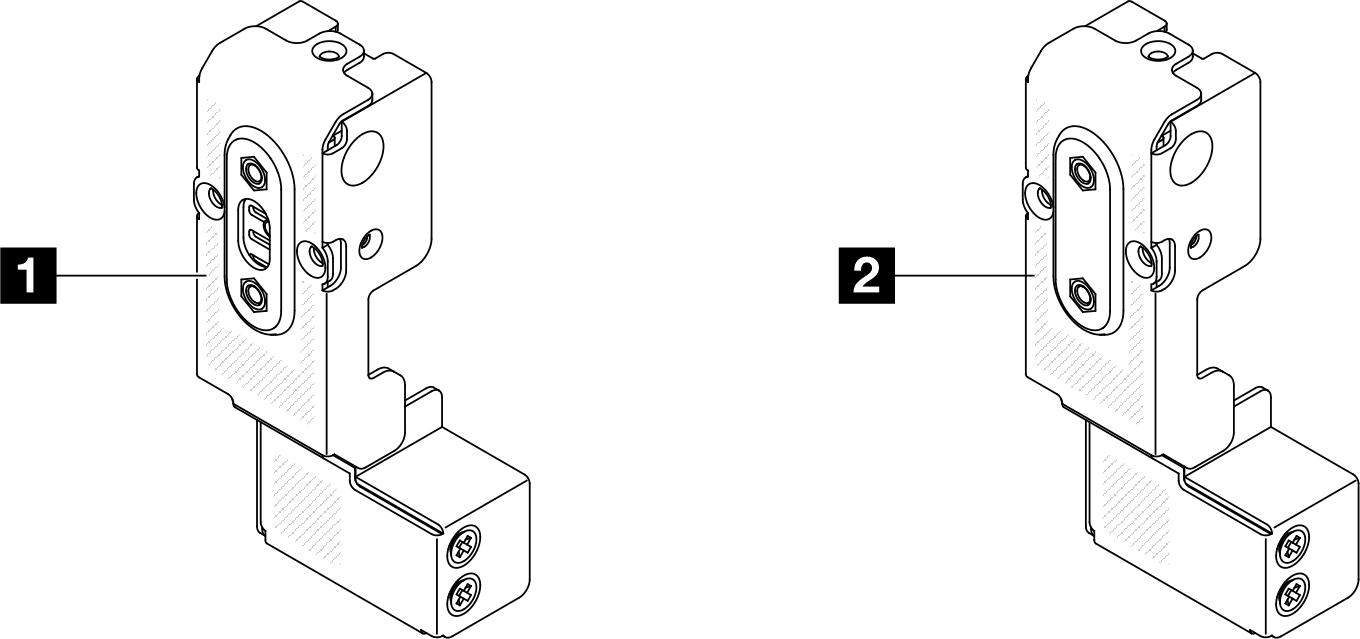

1 보안 베젤 케이블 모듈2 보안 베젤 케이블 모듈 필러

절차

  1. 보안 베젤 케이블 모듈을 섀시의 슬롯에 삽입합니다. 모듈이 제자리에 단단히 장착되었는지 확인합니다.
  2. 그림과 같이 나사 3개로 보안 베젤 케이블 모듈을 고정합니다.
    주의
    이 구성 요소를 제거 및 설치하려면 Lenovo 서비스에서 인증받은 숙련된 기술자가 필요합니다. 적절한 교육을 받지 않고 적절한 자격이 없는 경우 제거 또는 설치를 시도하지 마십시오.
    그림 1. 보안 베젤 케이블 모듈 설치

이 작업 완료 후

계속해서 부품 교체를 완료하십시오(부품 교체 완료 참조).

YouTube에서 절차 시청하기
