Installation du module de câble du panneau de sécurité

Parcourez cette rubrique afin d’en savoir plus sur l’installation du module de câble du panneau de sécurité. Cette tâche doit être effectuée par des techniciens qualifiés et certifiés par le service de maintenance Lenovo.

À propos de cette tâche

Remarque
Lors de la première installation du module de câble du panneau de sécurité, retirez au préalable l'obturateur du module de câble du panneau de sécurité. La procédure de retrait de l'obturateur est identique à celle du retrait du module de câble. Pour plus d'informations, voir Retrait du module de câble du panneau de sécurité.

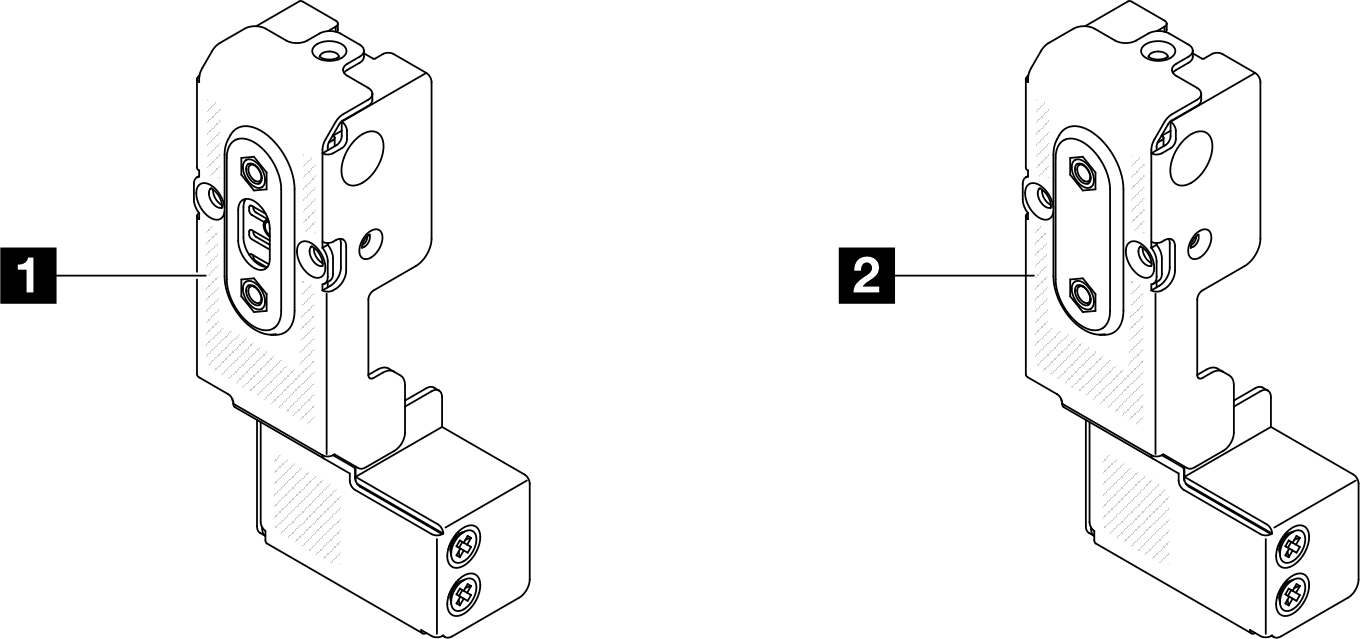

1 Module de câble du panneau de sécurité2 Obturateur du module de câble du panneau de sécurité

Procédure

  1. Insérez le module de câble du panneau de sécurité dans l’emplacement sur le châssis. Assurez-vous que le module est bien en place.
  2. Fixez le module de câble du panneau de sécurité à l’aide de trois vis, comme indiqué.
    Avertissement
    Le retrait et l’installation de ce composant nécessitent des techniciens qualifiés et certifiés par le service de maintenance Lenovo. N’essayez pas de le retirer ou de l’installer si vous ne possédez pas de formation ou de qualification appropriée.
    Figure 1. Installation du module de câble du panneau de sécurité

Une fois cette tâche terminée

Terminez le remplacement des composants (voir Fin du remplacement des composants).

Découvrez la procédure sur YouTube
