ファームウェアおよび RoT セキュリティー・モジュール LED

次の図は、Firmware and Root of Trust Security Module (ファームウェアおよび RoT セキュリティー・モジュール) 上の発光ダイオード (LED) を示しています。

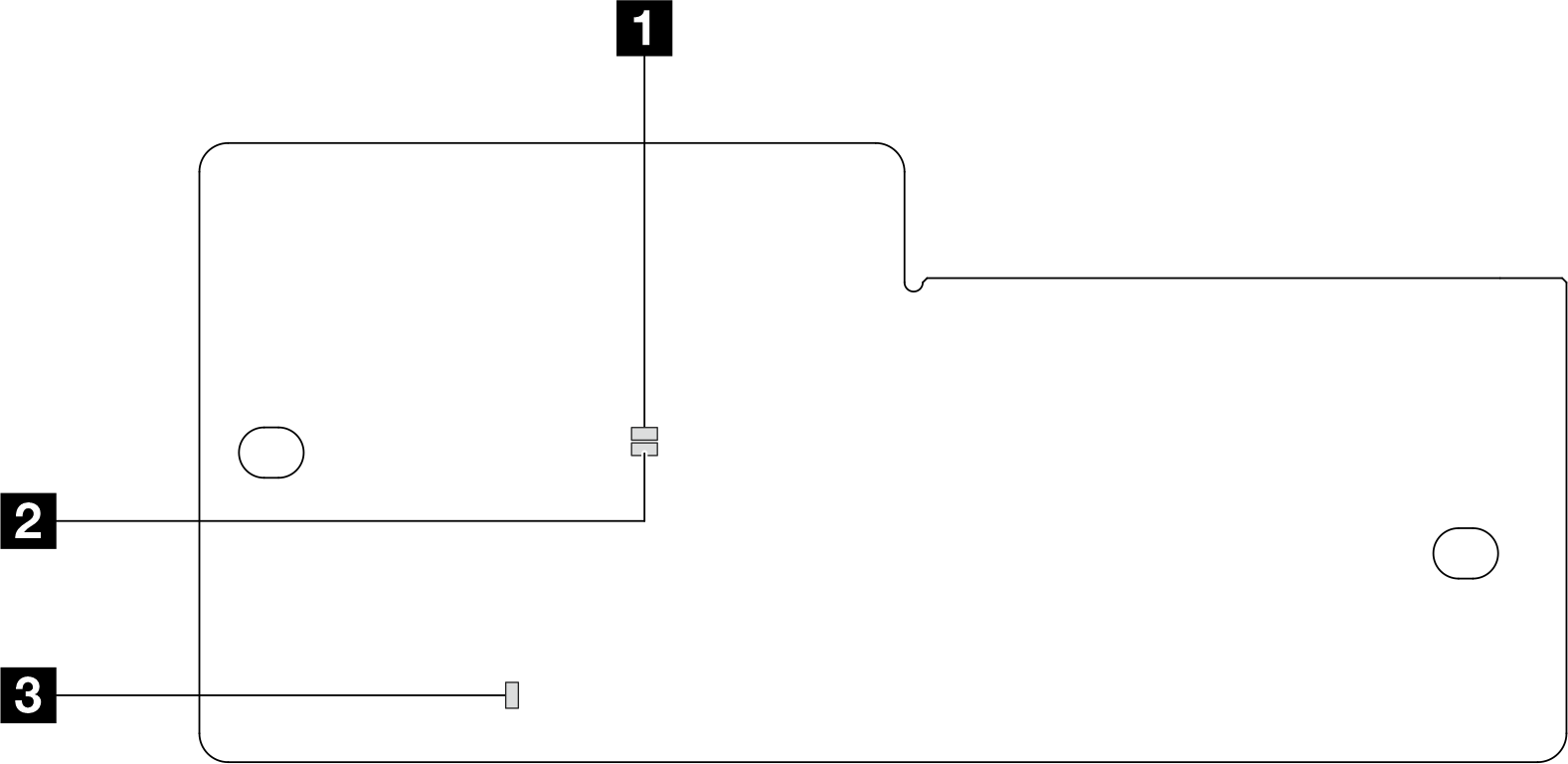

図 1. ファームウェアおよび RoT セキュリティー・モジュール 上の LED

1 AP0 LED (緑色)2 AP1 LED (緑色)3 致命的エラー LED (オレンジ色)
表 1. LED の説明
シナリオAP0 LEDAP1 LED致命的エラー LEDFPGA ハートビート LED注記XCC ハートビート LED注記アクション
RoT セキュリティー・モジュールの致命的なファームウェア・エラー消灯消灯点灯該当なし該当なしファームウェアおよび RoT セキュリティー・モジュール を交換します。
点滅該当なし点灯該当なし該当なしファームウェアおよび RoT セキュリティー・モジュール を交換します。
点滅該当なし点灯点灯該当なしファームウェアおよび RoT セキュリティー・モジュール を交換します。
システム電源なし (FPGA ハートビート LED がオフ)消灯消灯消灯消灯消灯AC 電源がオンであるがシステム・ボード・アセンブリーに電力が供給されていない場合、以下を行います。

  1. パワー・サプライ・ユニット (PSU) または電源バックプレーンを確認します。エラー PSU または電源バックプレーンに問題がある場合は、交換します。

  2. PSU または 電源バックプレーンに問題がない場合は、システム・ボードを交換します。

XCC ファームウェアのリカバリー可能エラー点滅該当なし消灯該当なし該当なし通知メッセージ。操作は不要です。
XCC ファームウェアがエラーから回復した点灯該当なし消灯該当なし該当なし通知メッセージ。操作は不要です。
UEFI ファームウェアの認証エラー該当なし点滅消灯該当なし該当なし通知メッセージ。操作は不要です。
UEFI ファームウェアが認証エラーから回復した該当なし点灯消灯該当なし該当なし通知メッセージ。操作は不要です。
システムは正常 (FPGA ハートビート LED がオン)点灯点灯消灯点灯点灯通知メッセージ。操作は不要です。
注
FPGA LED および XCC ハートビート LED の位置については、システム・ボード LEDを参照してください。
