LED del modulo firmware e sicurezza RoT

Le figure seguenti mostrano i LED (Light-Emitting Diode) presenti sul Firmware and Root of Trust Security Module (modulo firmware e sicurezza RoT).

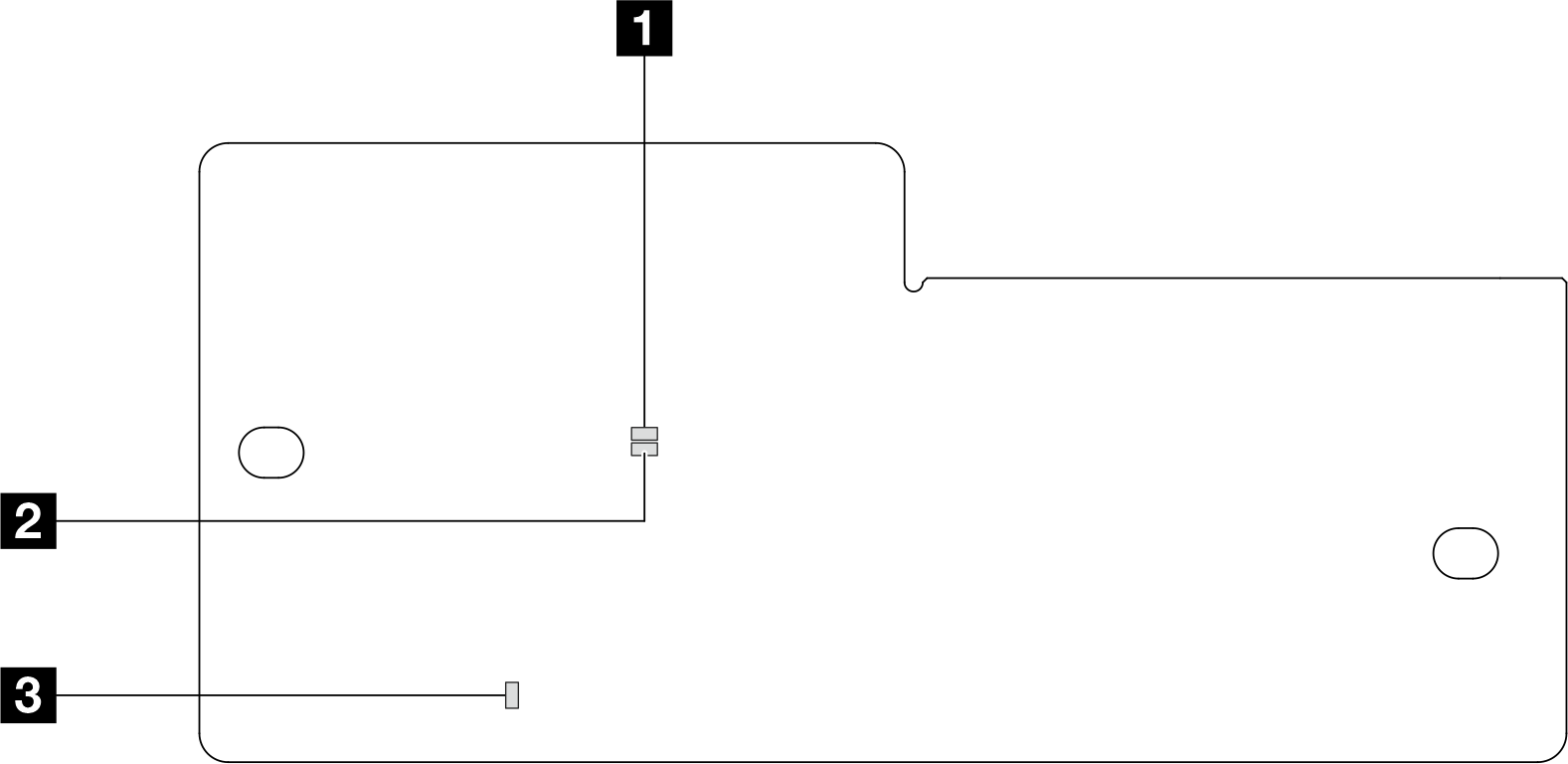

Figura 1. LED sul modulo firmware e sicurezza RoT

1 LED AP0 (verde) 2 LED AP1 (verde) 3 LED di errore irreversibile (ambra)

Tabella 1. Descrizione dei LED
Scenario	LED AP0	LED AP1	LED di errore irreversibile	LED di heartbeat FPGA^nota	LED di heartbeat XCC^nota	Azioni
Errore irreversibile del modulo firmware e sicurezza RoT	Spento	Spento	Acceso	N/D	N/D	Sostituire il modulo firmware e sicurezza RoT.
	Lampeggiante	N/D	Acceso	N/D	N/D	Sostituire il modulo firmware e sicurezza RoT.
	Lampeggiante	N/D	Acceso	Acceso	N/D	Sostituire il modulo firmware e sicurezza RoT.
Nessuna alimentazione di sistema (LED di heartbeat FPGA spento)	Spento	Spento	Spento	Spento	Spento	Se l'alimentazione CA è attiva, ma l'assieme della scheda di sistema non è alimentato: Controllare l'unità di alimentazione (PSU) o il backplane di alimentazione. Se l'unità PSU o il backplane di alimentazione presenta errori, effettuarne la sostituzione. Se PSU o backplane di alimentazione funzionano correttamente, sostituire la scheda di sistema.
Errore reversibile del firmware XCC	Lampeggiante	N/D	Spento	N/D	N/D	Solo informativo. Nessuna azione richiesta.
Per il firmware XCC è stato eseguito il ripristino da un errore	Acceso	N/D	Spento	N/D	N/D	Solo informativo. Nessuna azione richiesta.
Errore di autenticazione del firmware UEFI	N/D	Lampeggiante	Spento	N/D	N/D	Solo informativo. Nessuna azione richiesta.
Per il firmware UEFI è stato eseguito il ripristino da un errore di autenticazione	N/D	Acceso	Spento	N/D	N/D	Solo informativo. Nessuna azione richiesta.
Il sistema è OK (LED di heartbeat FPGA acceso)	Acceso	Acceso	Spento	Acceso	Acceso	Solo informativo. Nessuna azione richiesta.

Nota

Per le posizioni del LED FPGA e del LED di heartbeat XCC, vedere LED della scheda di sistema.
