Anzeigen am Firmware‑ und RoT-Sicherheitsmodul

In der folgenden Abbildung sind die Anzeigen auf dem Firmware and Root of Trust Security Module (Firmware‑ und RoT-Sicherheitsmodul) dargestellt.

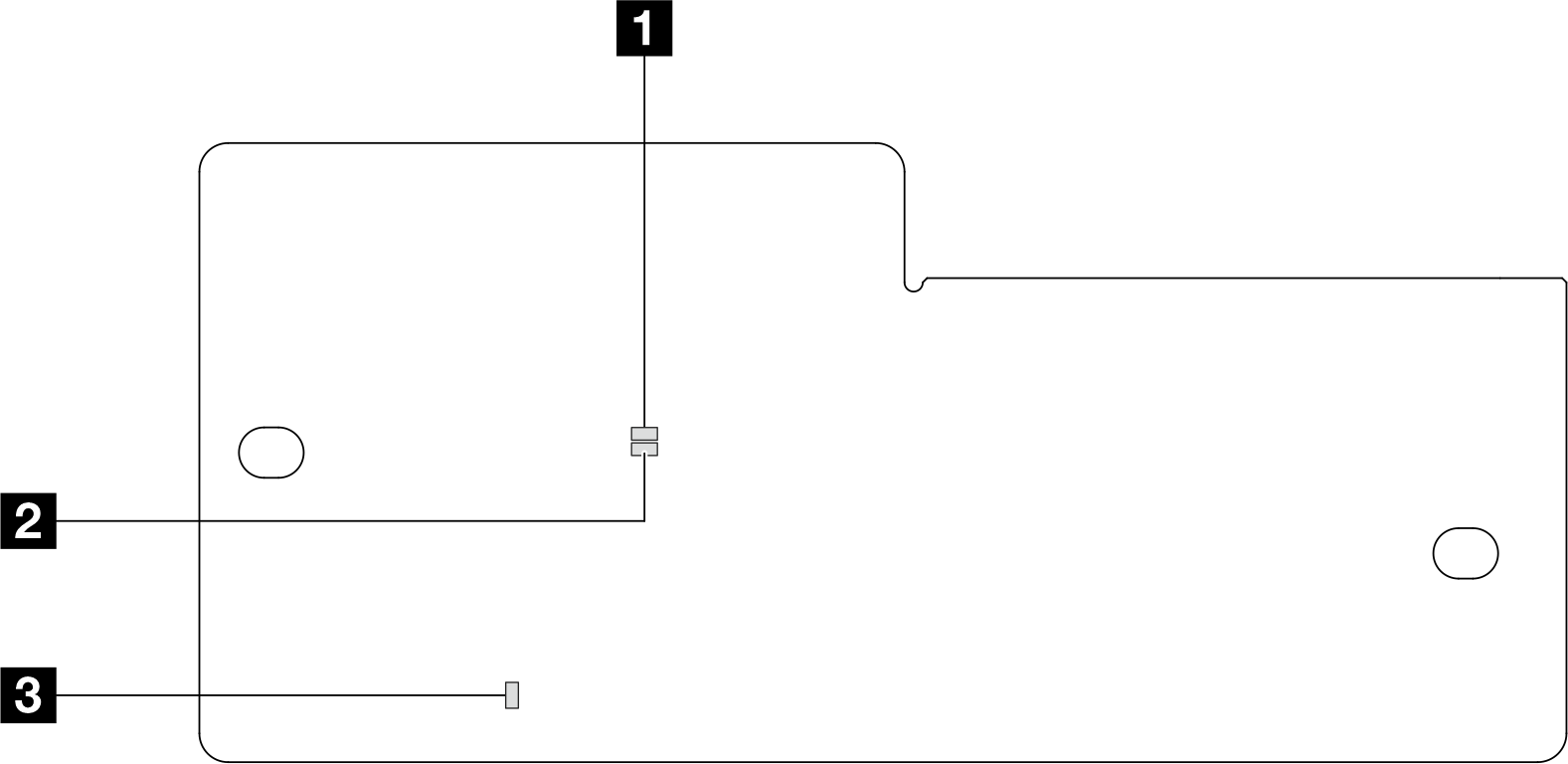

Abbildung 1. Anzeigen am Firmware‑ und RoT-Sicherheitsmodul

1 AP0-Anzeige (grün) 2 AP1-Anzeige (grün) 3 Anzeige für kritischen Fehler (gelb)

Tabelle 1. Anzeigenbeschreibung
Szenario	AP0-Anzeige	AP1-Anzeige	Anzeige für kritischen Fehler	FPGA-Überwachungssignalanzeige^Anmerkung	XCC-Überwachungssignalanzeige^Anmerkung	Aktionen
Kritischer Firmwareausfall des RoT-Sicherheitsmoduls	Aus	Aus	Ein	Nicht zutreffend	Nicht zutreffend	Tauschen Sie das Firmware‑ und RoT-Sicherheitsmodul aus.
	Blinken	Nicht zutreffend	Ein	Nicht zutreffend	Nicht zutreffend	Tauschen Sie das Firmware‑ und RoT-Sicherheitsmodul aus.
	Blinken	Nicht zutreffend	Ein	Ein	Nicht zutreffend	Tauschen Sie das Firmware‑ und RoT-Sicherheitsmodul aus.
Keine Stromversorgung des Systems (FPGA-Überwachungssignalanzeige aus)	Aus	Aus	Aus	Aus	Aus	Wenn die Netzstromversorgung eingeschaltet ist, die Systemplatinenbaugruppe jedoch nicht mit Netzstrom versorgt wird: Überprüfen Sie die Netzteileinheit (PSU) oder die Netzteilrückwandplatine. Wenn bei PSU oder Netzteilrückwandplatine ein Fehler aufgetreten ist, ersetzen Sie diese. Wenn die PSU oder Netzteilrückwandplatine funktioniert, ersetzen Sie die Systemplatine.
Behebbarer Fehler bei XCC-Firmware	Blinken	Nicht zutreffend	Aus	Nicht zutreffend	Nicht zutreffend	Nur zur Information. Es ist keine Aktion erforderlich.
XCC-Firmware wird nach einem Fehler wiederhergestellt	Ein	Nicht zutreffend	Aus	Nicht zutreffend	Nicht zutreffend	Nur zur Information. Es ist keine Aktion erforderlich.
Authentifizierungsfehler bei UEFI-Firmware	Nicht zutreffend	Blinken	Aus	Nicht zutreffend	Nicht zutreffend	Nur zur Information. Es ist keine Aktion erforderlich.
UEFI-Firmware wird nach einem Authentifizierungsfehler wiederhergestellt	Nicht zutreffend	Ein	Aus	Nicht zutreffend	Nicht zutreffend	Nur zur Information. Es ist keine Aktion erforderlich.
System funktioniert ordnungsgemäß (FPGA-Überwachungssignalanzeige ein)	Ein	Ein	Aus	Ein	Ein	Nur zur Information. Es ist keine Aktion erforderlich.

Anmerkung

Informationen zu den Positionen der FPGA-Anzeige und der XCC-Überwachungssignalanzeige finden Sie unter Anzeigen auf der Systemplatine.
