펌웨어 및 RoT 보안 모듈 LED
다음 그림은 Firmware and Root of Trust Security Module(펌웨어 및 RoT 보안 모듈)의 LED(발광 다이오드)를 보여줍니다.

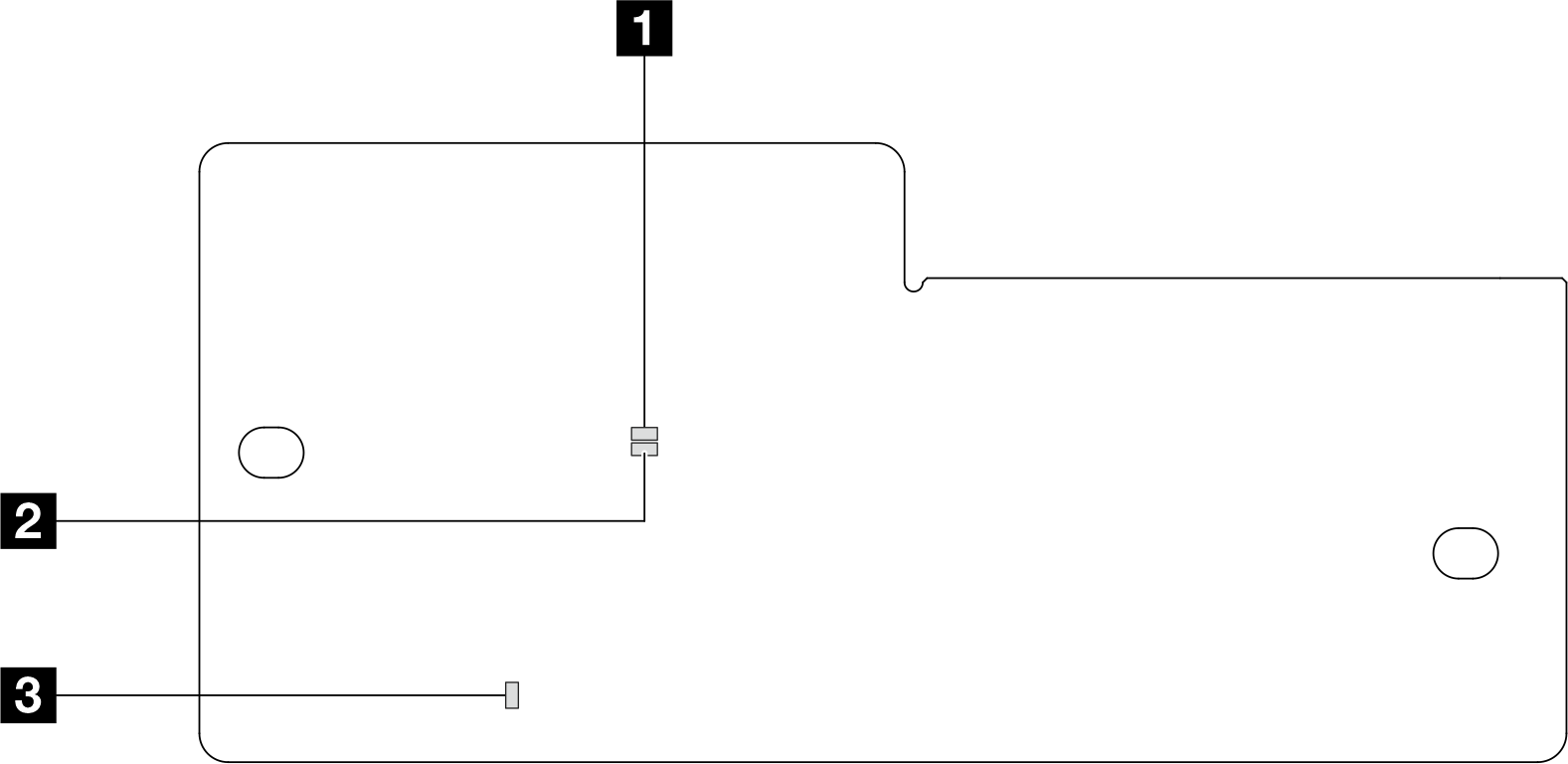

그림 1. 펌웨어 및 RoT 보안 모듈의 LED
1 AP0 LED(녹색) | 2 AP1 LED(녹색) | 3 치명적 오류 LED(황색) |
시나리오 | AP0 LED | AP1 LED | 치명적 오류 LED | FPGA 하트비트 LED참고 | XCC 하트비트 LED참고 | 조치 |
---|---|---|---|---|---|---|
RoT 보안 모듈 치명적 펌웨어 결함 | 꺼짐 | 꺼짐 | 켜짐 | 해당사항 없음 | 해당사항 없음 | 펌웨어 및 RoT 보안 모듈을 교체하십시오. |
깜빡임 | 해당사항 없음 | 켜짐 | 해당사항 없음 | 해당사항 없음 | 펌웨어 및 RoT 보안 모듈을 교체하십시오. | |
깜빡임 | 해당사항 없음 | 켜짐 | 켜짐 | 해당사항 없음 | 펌웨어 및 RoT 보안 모듈을 교체하십시오. | |
시스템 전원 없음(FPGA 하트비트 LED 꺼짐) | 꺼짐 | 꺼짐 | 꺼짐 | 꺼짐 | 꺼짐 | AC 전원이 켜져 있지만 시스템 보드 어셈블리에 전원이 없는 경우 다음을 수행합니다.
|
XCC 펌웨어 복구 가능 오류 | 깜빡임 | 해당사항 없음 | 꺼짐 | 해당사항 없음 | 해당사항 없음 | 정보만 제공. 별도의 작업이 필요하지 않습니다. |
XCC 펌웨어가 오류에서 복구되었습니다 | 켜짐 | 해당사항 없음 | 꺼짐 | 해당사항 없음 | 해당사항 없음 | 정보만 제공. 별도의 작업이 필요하지 않습니다. |
UEFI 펌웨어 인증 실패 | 해당사항 없음 | 깜빡임 | 꺼짐 | 해당사항 없음 | 해당사항 없음 | 정보만 제공. 별도의 작업이 필요하지 않습니다. |
UEFI 펌웨어가 인증 실패에서 복구되었습니다 | 해당사항 없음 | 켜짐 | 꺼짐 | 해당사항 없음 | 해당사항 없음 | 정보만 제공. 별도의 작업이 필요하지 않습니다. |
시스템이 정상입니다(FPGA 하트비트 LED가 켜짐) | 켜짐 | 켜짐 | 꺼짐 | 켜짐 | 켜짐 | 정보만 제공. 별도의 작업이 필요하지 않습니다. |
주
FPGA LED 및 XCC 하트비트 LED의 위치에 대해서는 시스템 보드 LED의 내용을 참조하십시오.
