Светодиодные индикаторы модуля безопасности микропрограммы и RoT

На следующих рисунках показаны светодиодные индикаторы на компоненте «Firmware and Root of Trust Security Module» (модуль безопасности микропрограммы и RoT).

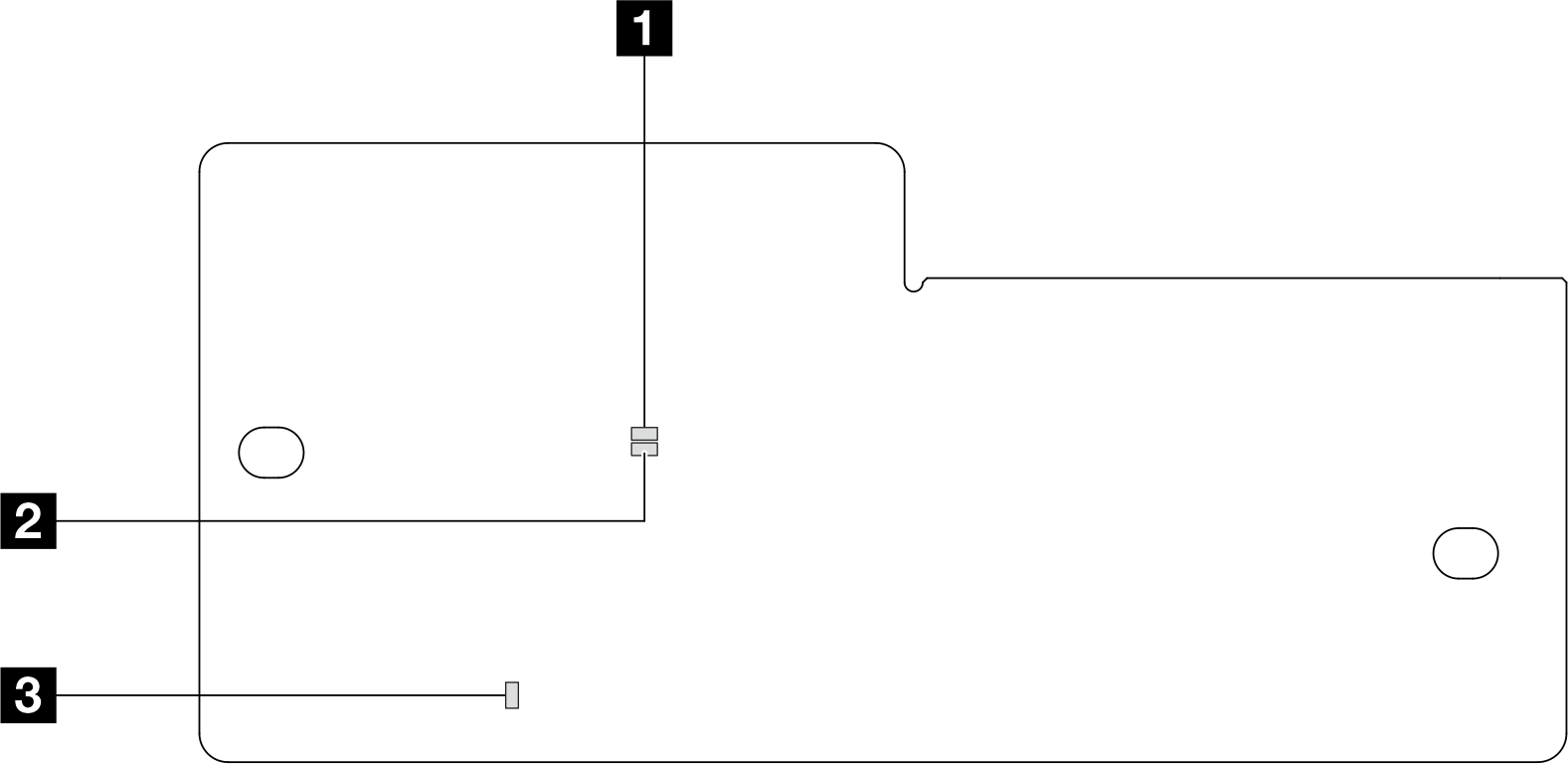

Рис. 1. Светодиодные индикаторы на компоненте «модуль безопасности микропрограммы и RoT»

1 Светодиодный индикатор AP0 (зеленый)2 Светодиодный индикатор AP1 (зеленый)3 Светодиодный индикатор неустранимой ошибки (оранжевый)
Табл. 1. Описание светодиодных индикаторов
СценарийСветодиодный индикатор AP0Светодиодный индикатор AP1Светодиодный индикатор неустранимой ошибкиСветодиодный индикатор контрольного сигнала FPGAпримечаниеСветодиодный индикатор контрольного сигнала XCCпримечаниеДействия
Неустранимый сбой микропрограммы модуля безопасности RoTНе горитНе горитГоритНеприменимоНеприменимоЗамените модуль безопасности микропрограммы и RoT.
МигаетНеприменимоГоритНеприменимоНеприменимоЗамените модуль безопасности микропрограммы и RoT.
МигаетНеприменимоГоритГоритНеприменимоЗамените модуль безопасности микропрограммы и RoT.
Нет питания системы (светодиодный индикатор контрольного сигнала FPGA не горит)Не горитНе горитНе горитНе горитНе горитЕсли питание переменного тока включено, а питание на блоке материнской платы отсутствует, выполните следующие действия:

  1. Проверьте модуль блока питания или объединительную панель питания. При наличии ошибки в модуле блока питания или объединительной панели питания замените модуль или панель.

  2. Если модуль блока питания или объединительная панель питания в норме, замените материнскую плату.

Исправимая ошибка микропрограммы XCCМигаетНеприменимоНе горитНеприменимоНеприменимоТолько для сведения. Никаких действий выполнять не требуется.
Микропрограмма XCC восстановлена после ошибкиГоритНеприменимоНе горитНеприменимоНеприменимоТолько для сведения. Никаких действий выполнять не требуется.
Сбой при аутентификации микропрограммы UEFIНеприменимоМигаетНе горитНеприменимоНеприменимоТолько для сведения. Никаких действий выполнять не требуется.
Микропрограмма UEFI восстановлена после сбоя при аутентификацииНеприменимоГоритНе горитНеприменимоНеприменимоТолько для сведения. Никаких действий выполнять не требуется.
Система работает нормально (светодиодный индикатор контрольного сигнала FPGA горит)ГоритГоритНе горитГоритГоритТолько для сведения. Никаких действий выполнять не требуется.
Прим.
Сведения о расположении светодиодного индикатора FPGA и светодиодного индикатора контрольного сигнала XCC см. в разделе Светодиодные индикаторы материнской платы.
