ไฟ LED โมดูลนิรภัยของเฟิร์มแวร์และ RoT

ภาพประกอบต่อไปนี้แสดงไดโอดเปล่งแสง (LED) ที่อยู่บน Firmware and Root of Trust Security Module (โมดูลนิรภัยของเฟิร์มแวร์และ RoT)

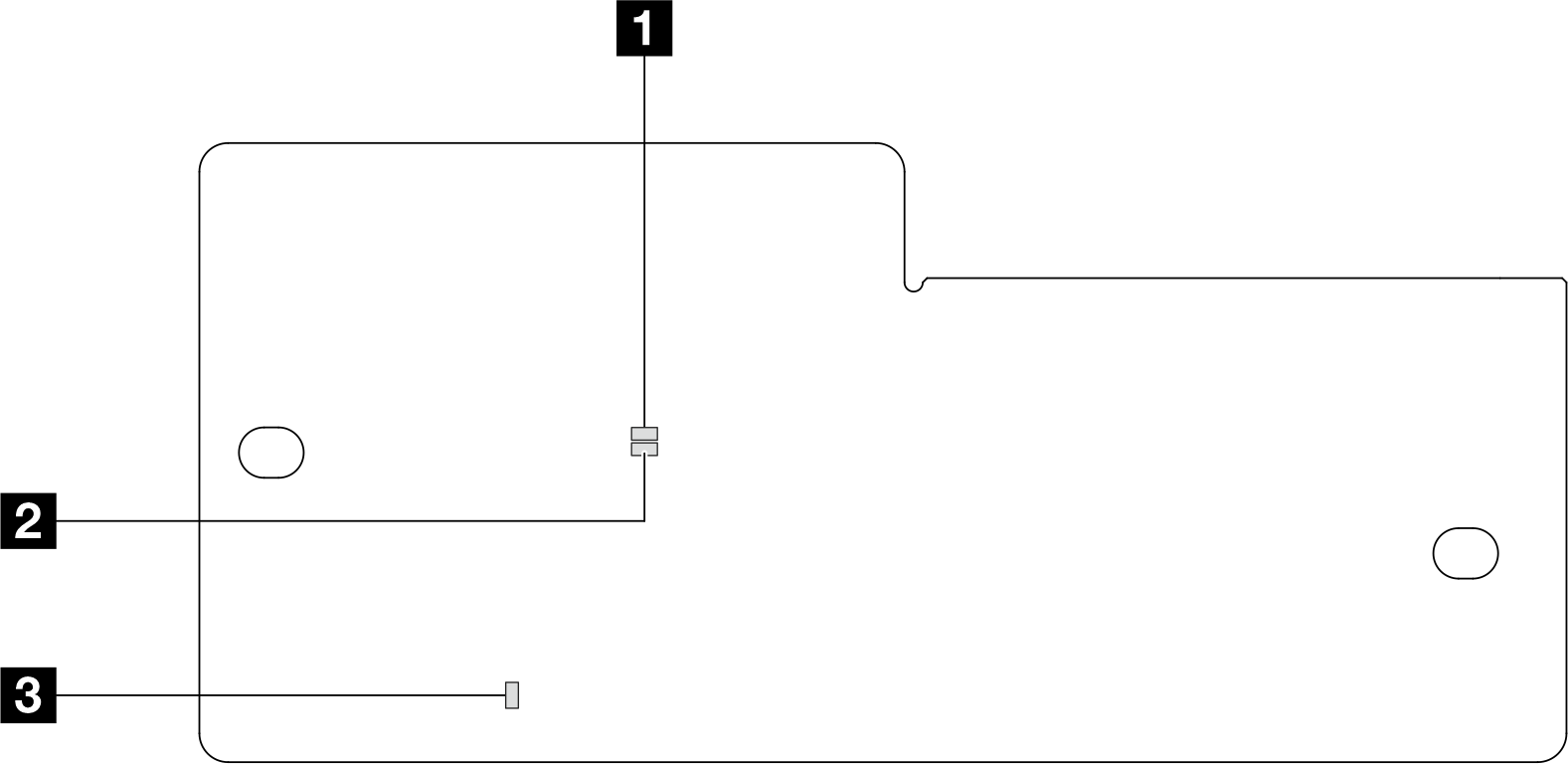

รูปที่ 1. ไฟ LED บน โมดูลนิรภัยของเฟิร์มแวร์และ RoT

1 AP0 LED (สีเขียว)2 AP1 LED (สีเขียว)3 ไฟ LED แสดงข้อผิดพลาดร้ายแรง (สีเหลืองอำพัน)
ตารางที่ 1. คำอธิบายไฟ LED
สถานการณ์ไฟ LED AP0ไฟ LED AP1ไฟ LED แสดงข้อผิดพลาดร้ายแรงไฟ LED แสดงสัญญาณการทำงานของ FPGAหมายเหตุไฟ LED แสดงสัญญาณการทำงานของ XCCหมายเหตุการดำเนินการ
ความล้มเหลวร้ายแรงของโมดูลนิรภัยของเฟิร์มแวร์และ RoTดับดับติดไม่ระบุไม่ระบุเปลี่ยน โมดูลนิรภัยของเฟิร์มแวร์และ RoT
กะพริบไม่ระบุติดไม่ระบุไม่ระบุเปลี่ยน โมดูลนิรภัยของเฟิร์มแวร์และ RoT
กะพริบไม่ระบุติดติดไม่ระบุเปลี่ยน โมดูลนิรภัยของเฟิร์มแวร์และ RoT
ระบบไม่มีพลังงาน (ไฟ LED แสดงสัญญาณการทำงานของ FPGA ดับ)ดับดับดับดับดับหากมีไฟ AC แต่ส่วนประกอบแผงระบบไม่มีพลังงาน ให้:

  1. ตรวจสอบชุดแหล่งจ่ายไฟ (PSU) หรือแบ็คเพลนพลังงาน หาก PSU หรือแบ็คเพลนพลังงานมีข้อผิดพลาด ให้เปลี่ยนใหม่

  2. หาก PSU หรือแบ็คเพลนพลังงานทำงานปกติ ให้เปลี่ยนแผงระบบใหม่

ข้อผิดพลาดที่กู้คืนได้ของเฟิร์มแวร์ XCCกะพริบไม่ระบุดับไม่ระบุไม่ระบุข้อมูลเท่านั้น ไม่จำเป็นต้องดำเนินการใดๆ
เฟิร์มแวร์ XCC ได้รับการกู้คืนจากข้อผิดพลาดติดไม่ระบุดับไม่ระบุไม่ระบุข้อมูลเท่านั้น ไม่จำเป็นต้องดำเนินการใดๆ
การตรวจสอบความถูกต้องของเฟิร์มแวร์ UEFI ล้มเหลวไม่ระบุกะพริบดับไม่ระบุไม่ระบุข้อมูลเท่านั้น ไม่จำเป็นต้องดำเนินการใดๆ
เฟิร์มแวร์ UEFI ได้รับการกู้คืนจากความล้มเหลวในการตรวจสอบความถูกต้องไม่ระบุติดดับไม่ระบุไม่ระบุข้อมูลเท่านั้น ไม่จำเป็นต้องดำเนินการใดๆ
ระบบทำงานได้ตามปกติ (ไฟ LED แสดงสัญญาณการทำงานของ FPGA ติดสว่าง)ติดติดดับติดติดข้อมูลเท่านั้น ไม่จำเป็นต้องดำเนินการใดๆ
หมายเหตุ
ดูตำแหน่งของไฟ LED แสดงสัญญาณการทำงานของ FPGA และ XCC ได้ที่ LED บนแผงระบบ
