Voyants du module de microprogramme et de sécurité RoT

Les illustrations suivantes présentent les voyants du Firmware and Root of Trust Security Module (module de microprogramme et de sécurité RoT).

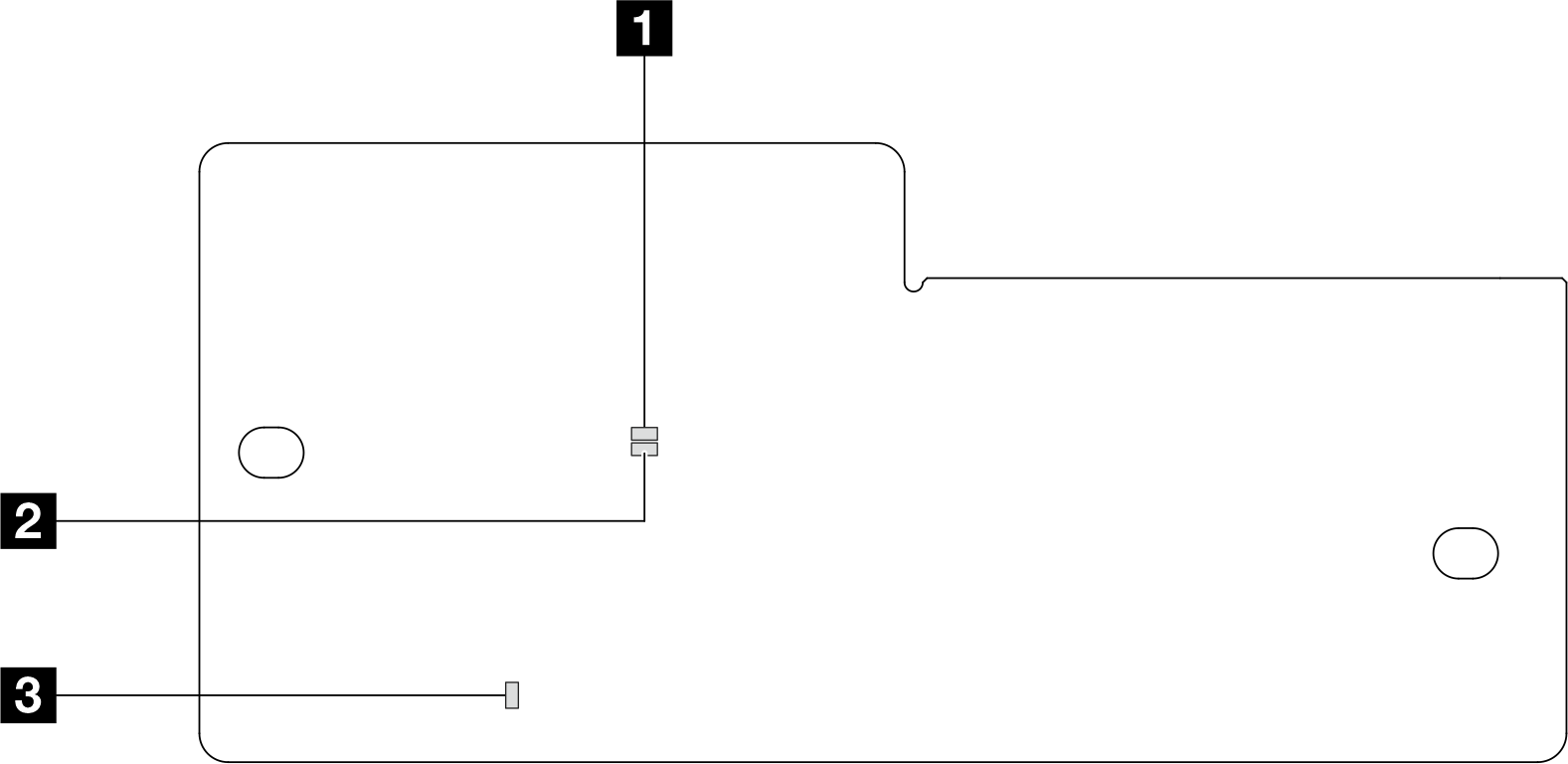

Figure 1. Voyants du module de microprogramme et de sécurité RoT

1 Voyant AP0 (vert) 2 Voyant AP1 (vert) 3 Voyant d’erreur fatale (orange)

Tableau 1. Description des voyants
Scénario	Voyant AP0	Voyant AP1	Voyant d’erreur fatale	Voyant de présence FPGA^remarque	Voyant de présence XCC^remarque	Actions
Défaillance fatale du microprogramme du module de sécurité RoT	Éteint	Éteint	Allumé	N/A	N/A	Remplacez le module de microprogramme et de sécurité RoT.
	Clignotant	N/A	Allumé	N/A	N/A	Remplacez le module de microprogramme et de sécurité RoT.
	Clignotant	N/A	Allumé	Allumé	N/A	Remplacez le module de microprogramme et de sécurité RoT.
Aucune alimentation système (voyant de présence FPGA éteint)	Éteint	Éteint	Éteint	Éteint	Éteint	Si l’alimentation en CA est activée, mais que le bloc carte mère n’est pas alimenté, alors : Vérifiez le bloc d’alimentation (PSU) ou le fond de panier d’alimentation. Si le PSU ou le fond de panier d’alimentation présente une erreur, remplacez-le. Si le PSU ou le fond de panier d’alimentation ne présente pas d’erreur, remplacez la carte mère.
Erreur récupérable du microprogramme XCC	Clignotant	N/A	Éteint	N/A	N/A	Le programme génère ce message à titre d’information uniquement. Aucune action n’est requise.
Le microprogramme XCC a récupéré après une erreur	Allumé	N/A	Éteint	N/A	N/A	Le programme génère ce message à titre d’information uniquement. Aucune action n’est requise.
Échec d’authentification du microprogramme UEFI	N/A	Clignotant	Éteint	N/A	N/A	Le programme génère ce message à titre d’information uniquement. Aucune action n’est requise.
Le microprogramme UEFI a récupéré après un échec d’authentification	N/A	Allumé	Éteint	N/A	N/A	Le programme génère ce message à titre d’information uniquement. Aucune action n’est requise.
Le système est OK (le voyant de présence FPGA est allumé)	Allumé	Allumé	Éteint	Allumé	Allumé	Le programme génère ce message à titre d’information uniquement. Aucune action n’est requise.

Remarque

Pour plus d’informations sur le voyant FPGA et le voyant de présence XCC, voir Voyants de la carte mère.
